デッドニングとドアチューニング
毒にも薬にもなるドア防振
デッドニング?ドアチューニング? + カスタマイズ要?否?
システムのレベルにあった施工でベストパフォーマンスを
ドア防振はなぜ必要?
音ってなんだと思います?
「音。それは感動。」・・うーん、それも正解かもですが(笑)、答えは「振動」です。
物体が何らかの作用によって振動すると、その波動が空気などの気体や、 かべなどの固体に伝わって、私たちの鼓膜にまでやってきます。。
私たちの耳を楽しませてくれる音楽もまた振動です。
カーオーディオにおけるスピーカーはその振動を発生させるためのデバイスなわけです。
ほしい振動 いらない振動
「いい音ってなんでしょうか?
心地よく聴ける音、原音に近い音、期待通りに聞こえる音・・表現はさまざまありますが、 共通して言えるのは、その人にとって「欲しい音」こそがいい音であるということです。
コレを前提に理想的なリスニング環境を考えてみると、それは欲しい音すなわち、 欲しい振動だけを発生させることができ、かつ、減衰・変質させずに耳まで伝わる環境であると言えます。
いい音を手に入れるためには、いらない振動の発生を抑え、 欲しい振動だけを計画通りに発生させる仕組みが必要なわけです。
欲しい振動が得られそうですか?
「それではカーオーディオのスピーカー周りに注目してみます。
車のドアは一言で言えば「薄い鉄板のハコ」です。いわば弁当箱のような感じでしょうか。 構造物としての強度はあるものの、指ではじけばパコパコと響きます。
さらにサービスホールも空いているので、機密性は望むべくもありません。 皆さんのスピーカはこんな弁当箱に取り付けられているのです。
このようなペラペラで穴の空いたハコに取り付けられたスピーカーが、 アンプから入力された信号を忠実に振動に変換して送り出すことが出来るでしょうか?
なんとなく考えても、しっかり考えても答えはNoですよね。
理由を文字にするとこんなところ。
スピーカーのコーン紙背面(ドア側)からの圧力でドアの薄い鉄板が膨らんでしまったり、サービスホールから圧力が逃げてしまうため、ドア側からの充分な反発力が得られず、 結果としてコーン紙が踏ん張れなくなってしまい、腰の抜けた音になってしまう。
ドアの薄い鉄板がスピーカーの振動と共鳴してしまい、ビビリ音(雑音)が発生してしまう。 音量によってはドア内張りもビビってしまう。
問題の原因がハッキリしていれば、きちんと対策もとれるのです。
ドア防振で世界が変わる
そこで真剣に考えていただきたいのがデッドニングやドアチューニングによるドア防振なのです。
ドア防振とは、(1)薄い鉄板に比重の高い素材を貼って厚く、硬くすることと、 (2)ドアの穴であるサービスホールをふさいで機密性を高めることの2つを行うことをいいます。
コレを行うことで、コーン紙の踏ん張りがきくようになり、 特に中低音が締まったコシのある音が得られるようになります。 また、あちこちから聞こえていたビビリもなくなります。
表現を変えると、ドア防振をしっかり行うことによって初めて、 スピーカーの性能を最大限に引き出すことができるといっても過言ではありません。
いわば音の基礎工事というところでしょうか。
ドア防振の効果をビデオで体験!制振材が物体の振動を抑える力を体感してください!
システムに応じた工法の選択(大事!)
さて、これまででドアの防振の効果と必要性がご理解いただけたと思います。
次に考えなければならないのが、システムに応じた工法の選択の問題です。
カーオーディオには、純正システム、内蔵アンプ方式の社外デッキ、アンプレス ヘッドユニット+外部アンプなど、出力のことなるさまざまなシステムが存在します。
この出力の違いを無視して画一的な防振を行うと、防振効果が不足したり、過度に なったりするケースが出てきます。
そこでサウンドプロではドア防振に2つのステージを設けています。
デッドニング
主な工法
ドアアウターパネルの40%程にブチルゴムやアスファルト系の防振材を貼る。
インナーパネルのほぼ100%をアスファルト系防振材で覆う。適合システム
外部アンプを使用した高出力なシステム。
純正システムや内蔵アンプ式社外デッキでもわりと大音量を出すユーザー
ドアチューニング
主な工法
ドアアウターパネルに直径110mmのブチルゴム系防振材を4枚ほど貼る。
インナーパネルについてはサービスホールをブチルゴム系防振材でふさぐ。適合システム
純正システムや内部アンプ式社外デッキなど、比較的マイルドな出力レベルのシステム。
デッドニングとは
アンプレスデッキ+外部アンプのような比較的高出力のシステムのドアには、より高い防振性能が求められます。 こういったシステムに最適なのが、アウターパネル、インナーパネル共に強力な防振を行う、「デッドニング」です。
デッドニング作業工程(トヨタハリアー)
【工程1】
まずドアの内張りを外します。
作業前の純正の状態では、サービスホールは雨水の浸入を防ぐためのビニールがブチルゴムで 接着してあるのみで、大した気密性はなく、ましてや防振効果はほとんど望めません。【工程2】
外せるものを全部外します。
ビニールをはがし、ブチルゴムも溶剤でキレイに除去します。 ハーネス(コード類)も作業がしやすくなる ように外します。 また、当然、スピーカーユニットも 一旦取り外します。
【工程3】
アウターパネルに防振材を貼ります。
ドアのアウターパネル(外板)にブチルゴム系の 防振材を貼ります。 アウターパネル全面に均等が防振効果が発揮 されるよう、防振材を短冊状にカットし、 互い違いに貼り付けます。【工程4】
インナーパネルに防振材を貼ります。
インナーパネルにブチルゴムやアスファルト系の 防振材を貼ります。 インナーパネルについては、ほぼ全面を覆うように 貼り付けます。施工に当たっては、より密着性を高めるために ヒートガン(強力ドライヤー)で熱しながらローラーで圧着します。
デッドニングで使用する制振材
デッドニングで使用する材料の素材は鉛、ブチルゴム、アスファルト、ウレタン等色々ありますが、 一般的にはできるだけ比重が高いものを選ぶのが良いとされています。
また、施工の際は、貼り付け面の脱脂を充分に行い、 必要に応じてヒートガンで加熱しながらローラーで圧着します。
概念は簡単なのですが、それだけに作業品質にばらつきが出やすく、 作業が不十分だと、施工後何日も経過していないのにハガレ始めてしまうようなこともあります。
サウンドプロでは、制振材、工法ともにこだわりを持っています。

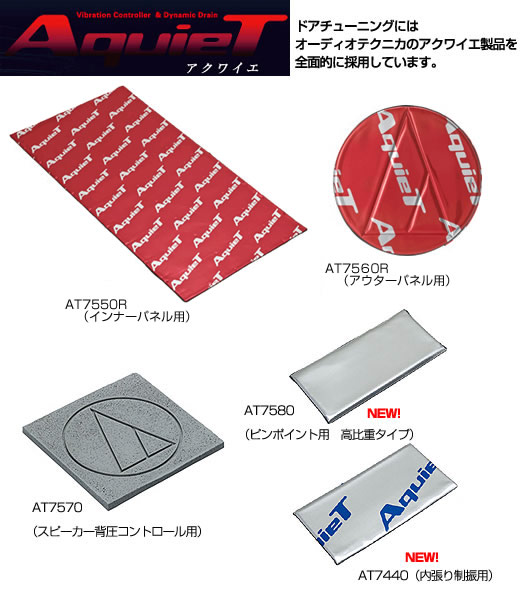

標準的に採用している制振材は、アウターパネルの制振用にオーディオテクニカから発売されている ブチルゴムとアルミ箔のラミネート材であるAT7550Rや積水化学製のウレタン系素材のレアルシルトを、 またサービスホールをふさぐために東京防音製のアスファルト系防振シート、 AL-9045(通称スーパーマット)を用いています。
内張りの防振には、オーディオテクニカのAT7550Rのようなブチル系素材の適用が一般的ですが、よりハードな効果をもとめる場合には、ペイント式の防振材してただならぬオーラを放つ、brax製のエクスバイブレーションも使い始めています。
このようにバラエティー豊富な複数の制振材を組み合わせ、スピーカー特性、システム全体の出力レベル、 お好みの音楽ジャンルに応じて きめの細かいセッティングができるよう心がけています。
デッドニング施工例紹介
デッドニングを施した実例をご紹介します。
ハイパワーな出力を受け止める本格的な施工の実態をご覧ください。
LAND ROVERディフェンダー![]() 2025-02-14 |
AUDIA4![]() 2025-02-07 |
MINIクロスオーバー![]() 2025-01-23 |
スズキスイフトスポーツ![]() 2025-01-17 |
VWアルテオン![]() 2025-01-09 |
ポルシェ911![]() 2024-12-20 |
BMW7シリーズ![]() 2024-12-05 |
レクサスRX![]() 2024-11-29 |
レクサスES![]() 2024-11-21 |
ポルシェカイエン![]() 2024-11-15 |
トヨタアルテッツァ![]() 2024-10-25 |
スバルサンバー![]() 2024-10-17 |
トヨタランドクルーザー![]() 2024-10-11 |
トヨタアルファード![]() 2024-10-04 |
メルセデスベンツCLE![]() 2024-09-27 |
ポルシェ911![]() 2024-09-13 |
ポルシェパナメーラ![]() 2024-08-30 |
フェラーリF8Tributo![]() 2024-08-22 |
トヨタチェイサー![]() 2024-08-09 |
レクサスNX![]() 2024-08-01 |
スバルサンバー![]() 2024-07-25 |
マツダCX-8![]() 2024-07-19 |
LAND ROVERディフェンダー![]() 2024-07-05 |
レクサスUX![]() 2024-06-21 |
スズキハスラー![]() 2024-06-13 |
日産フィガロ![]() 2024-06-07 |
BMWM![]() 2024-05-25 |
日産サクラ![]() 2024-05-10 |
LAND ROVERディフェンダー![]() 2024-05-03 |
日産キャラバン![]() 2024-04-26 |
スバルレヴォーグ![]() 2024-04-19 |
ホンダフィット![]() 2024-04-12 |
トヨタハイエース![]() 2024-04-05 |
レクサスNX![]() 2024-03-14 |
トヨタプリウス![]() 2024-03-08 |
レクサスRX![]() 2024-02-15 |
ポルシェ911![]() 2024-02-09 |
レクサスRX![]() 2024-01-25 |
日産GT-R![]() 2024-01-19 |

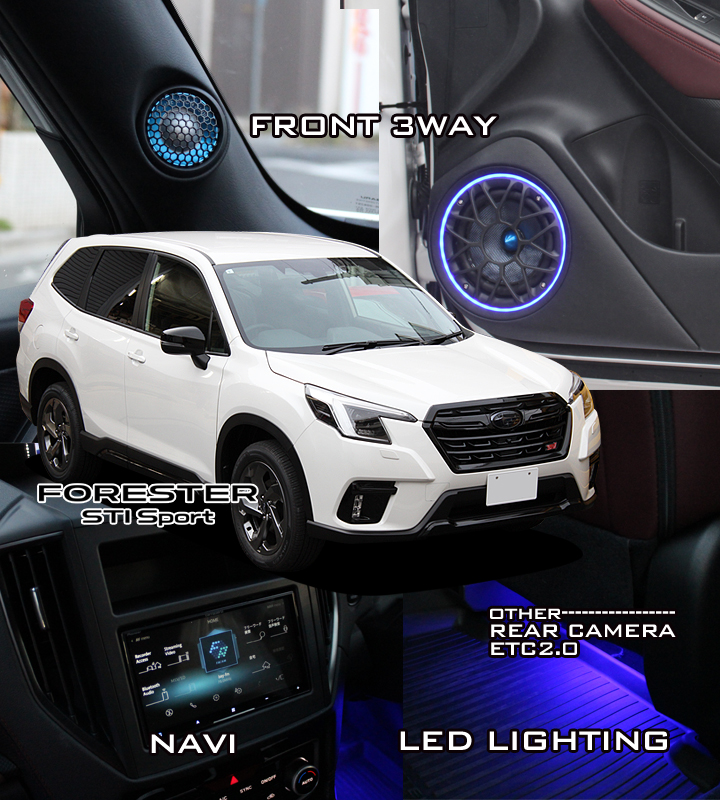

スバルフォレスター![]() 2024-01-12 |
