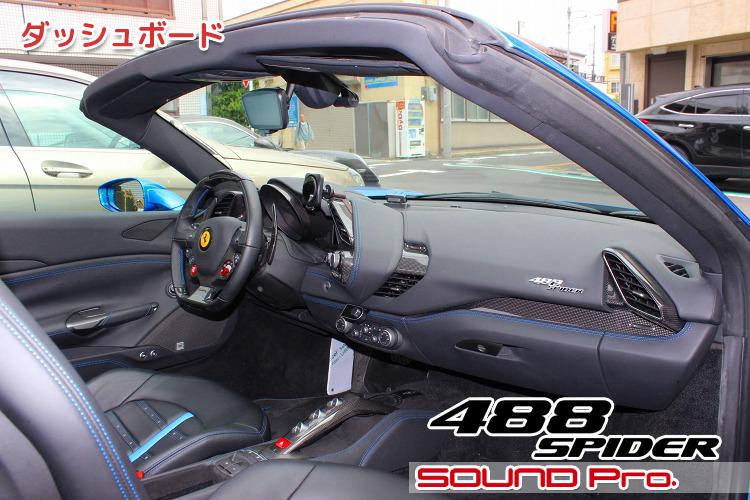

ダッシュボード

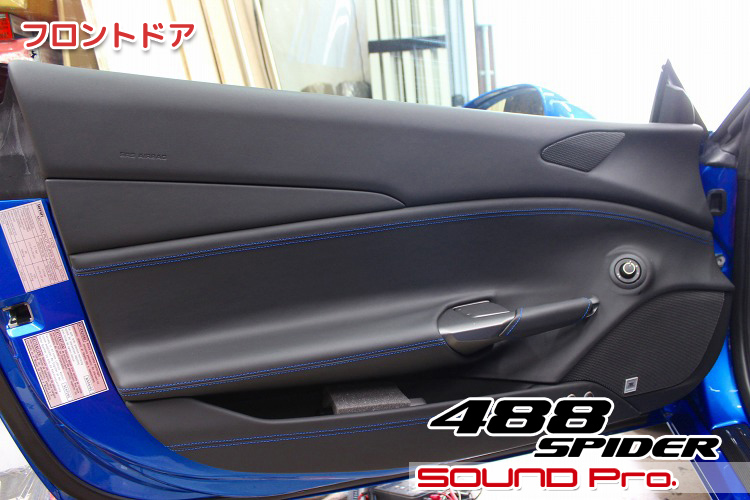

フロントドア

フロントドアの外観です。

フロントの3way構成のうち、フロントドアには、ツイーターとウーファーが設置されています。
ウーファーは右下の定位置で、ツイーターはミラー付近のひし形のグリルの下ですね。
ミッドレンジは、ダッシュボードの上面で、一般的には、ツイーターがありそうに見える位置にあります。

ウーファーのグリルの下に、JBLのエンブレムが輝いております。

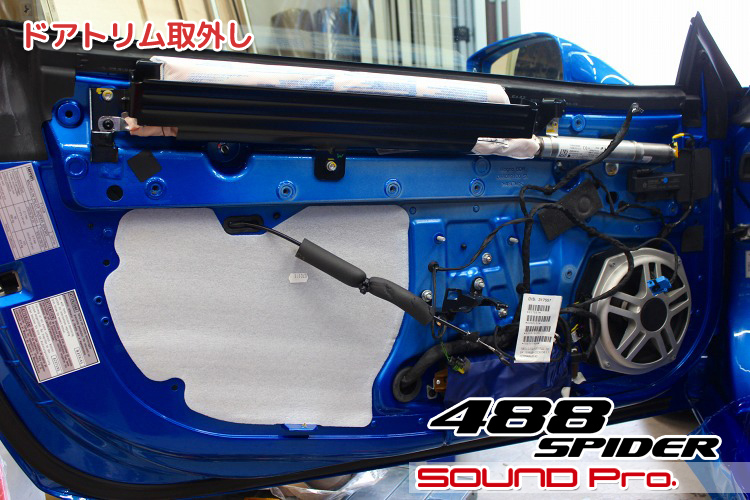

ドアトリム取り外し

ドアトリムを外したところです。

欧州車あるあるで、サービスホールは白いスポンジシートで塞がれています。
ドア上端に水辺に取り付けられているのが、エアバッグとインフレーターですね。

ツイーターは、ドアの内装側に取り付けられているため、この画像からは消えてしまっています。

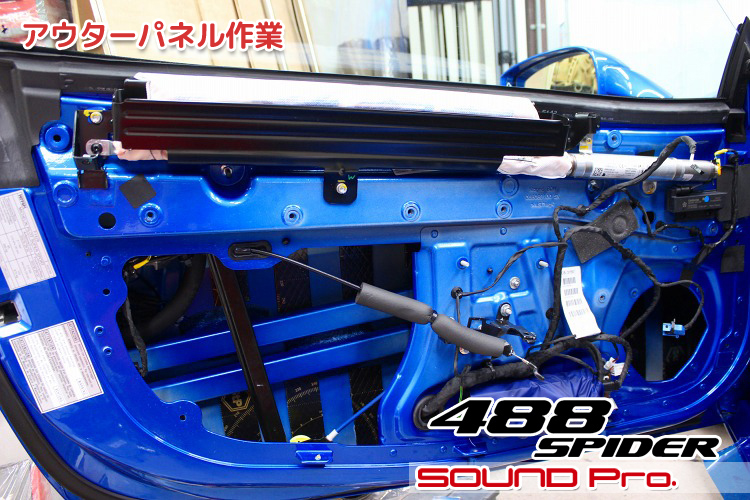

アウターパネル作業

アウターパネル側の作業が終わったところです。

純正スピーカーとスポンジシートを取り除いた後、清掃と脱脂を済ませて、アウターパネルに防振材を貼っていきます。

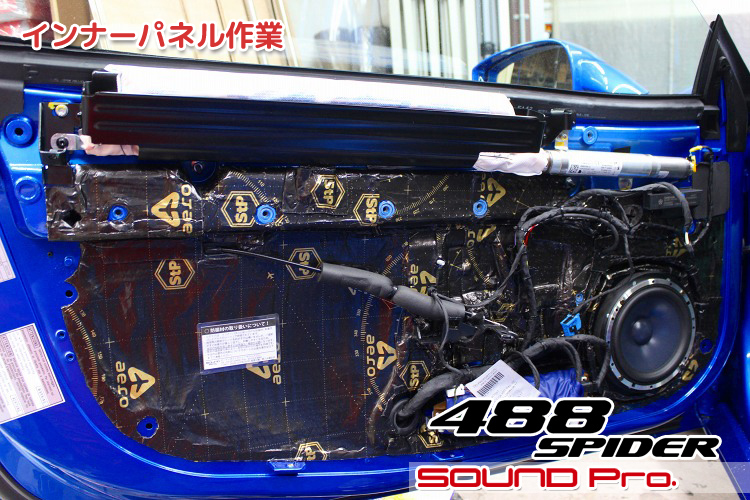

インナーパネル作業

インナーパネル側の作業が終わったところです。

スピーカー周りは、MDFで大型のバッフルを製作・固定した後、ウーファーを取り付けます。
スピーカー配線は、新たに引き込むとなると、（既存のドア関係配線がすべてカプラー経由の接続になっている関係上）別途小穴を開けて通す必要があるため、既存の純正ケーブルをつかって接続しています。

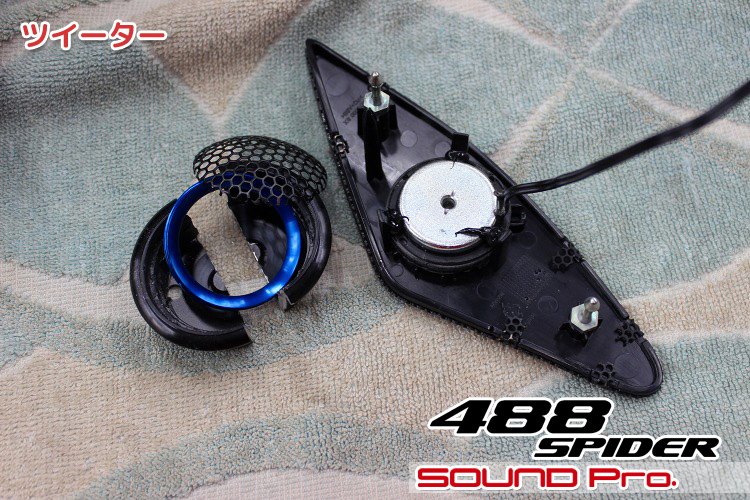

ツイーター

ツイーター交換の様子です。

ドアトリムの上部についていた、ひし形のツイーターグリルの裏側ですね。
純正のツイーターユニットを外して、VX165のツイーターに交換します。
VXのツイーターはアルミ製のハウジングに収められているため、ハウジングをカットして（殻割なんて隠語で呼んでいます）中身を取り出します。

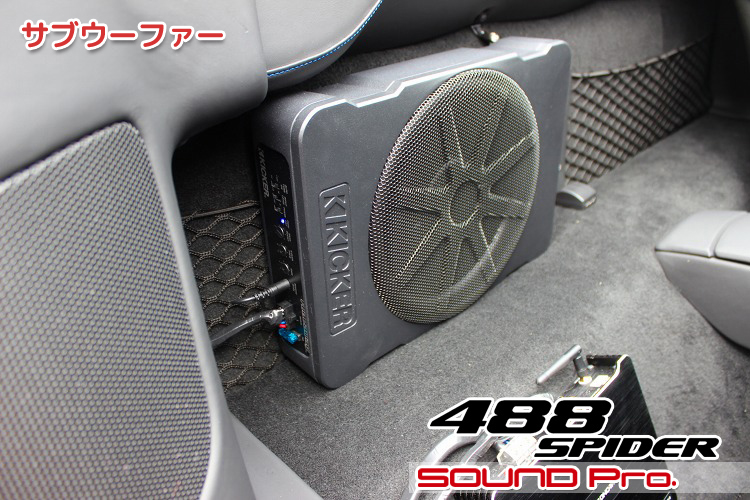

サブウーファー

写真は助手席のシート後ろの荷物置き場です。

ここにキッカーのパワードサブウーファー・HS10を設置しました。
一段へこんだ構造になっており、ここであればシートへの干渉の心配もありませんね。

助手席側のネットは利用できなくなってしまいますが、運転席側の方は引き続き利用できます。

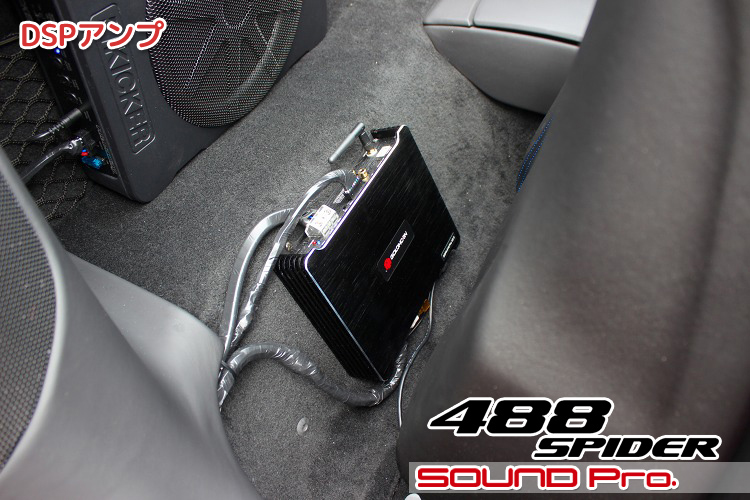

DSPアンプ

前カットでご覧いただいたバックパネルの下側です。

サブウーファーの下段となる、腰の後ろあたりにDSPアンプを設置しました。
この位置であっても、うまい具合にシートには干渉しなかったので、ベストポジションと言えると思います。
見た目を整えるために、カバーを製作することもできるのですが、そうなるとシートを最後端まで下げられなくなるため、ここまでとしておきます。

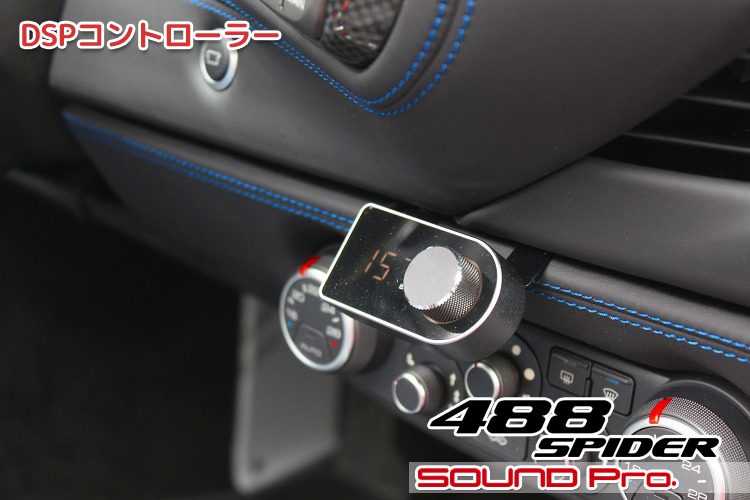

DSPコントローラー

コンソール中央部分です。

こちらにDSPコントローラーを配置しました。
ダッシュボードの継ぎ目部分に金属ステーを仕込んで、ちょっと角度をつけて取り付けました。アクセス良好です♪
このコントローラーの役割は、8種のプリセット切り替えと、ボリューム調整です。この「8種プリセット」には、音響セッティングのプリセットの他、純正オーディオ/Bluetoothといった入力ソースの選択も登録でき、フレキシブルに活用できるようになっています。

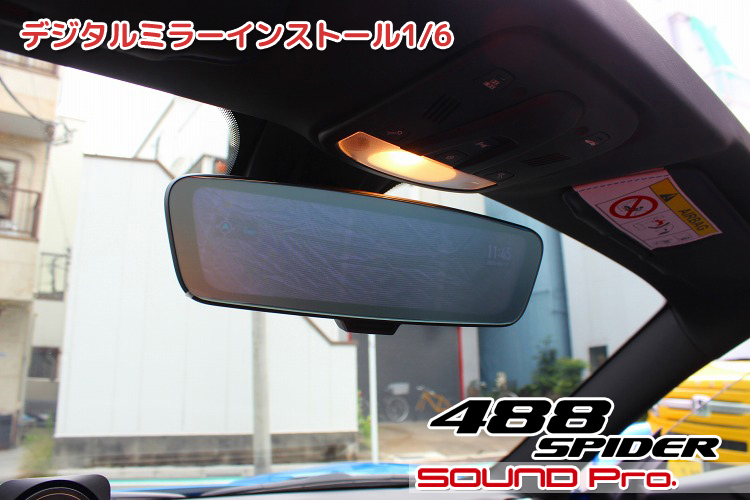

デジタルミラーインストール1/6

ルームミラーの外観です。実は一切の作業が終了した状態です。

純正のミラーでは斜め後方がほとんど見えず、後方の視認性が非常に良くないということで、視野の広いデジタルミラーを設置することになりました。
製品は純正ミラー交換タイプの、COAPLUS　COA-DIM3800の外部カメラタイプを選定しました。

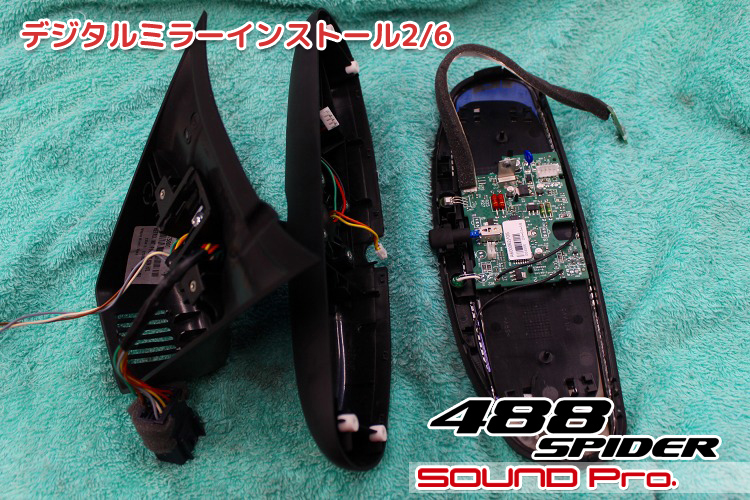

デジタルミラーインストール2/6

純正ミラー分解から作業スタートです。

フロントガラスから純正のミラーを取外します。（少々コツがいります）

純正ミラーには自動防眩機能が備わっており、ミラーを外してしまうと、車両にエラーが出てしまいますので、（次のカットでご紹介する手法にて）接続を維持した状態で基板を車に残しておきます。

なお、ここまで分解しても、元の戻せるように丁寧に分解できました。が、他の個体でもこのように行くのかは不明です。

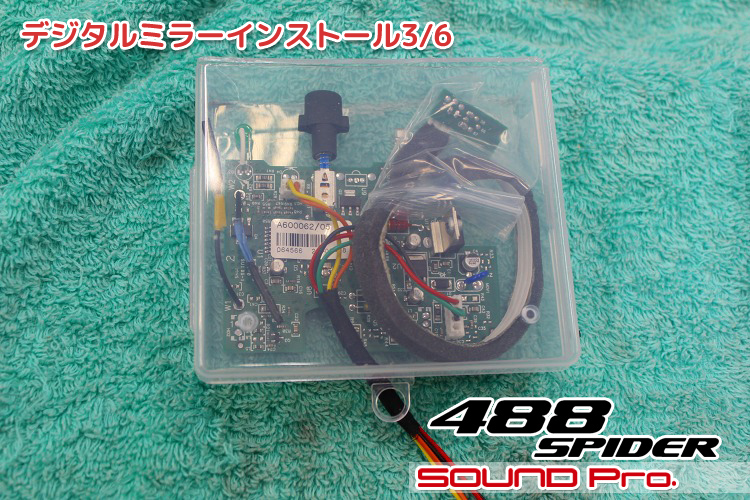

デジタルミラーインストール3/6

自動防眩回路の処置です。

ミラー内部から取り出した基盤をダ◯ソーのプラケースに収めて、配線を延長して車両に残しておきます。
配線の延長については、元に戻せるように中継コネクタを製作・使用しています。

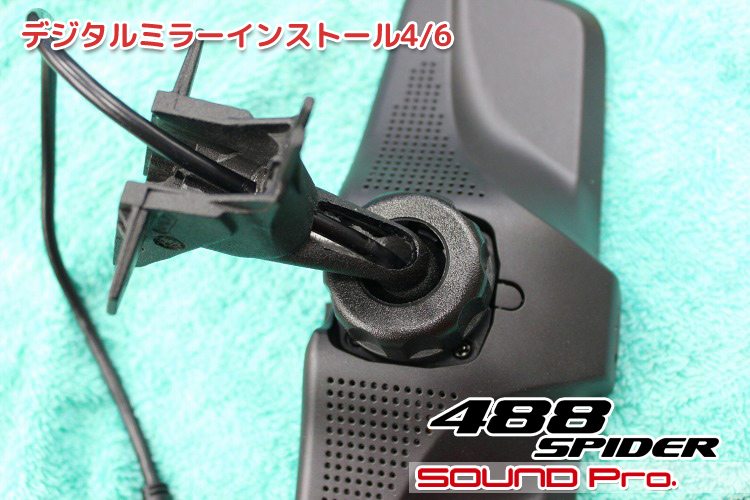

デジタルミラーインストール4/6

純正ミラーステーの加工の様子です。

COA-DIM3800は、純正ミラー交換タイプですが、フェラーリ用のステーは販売しておらず、「純正のステーを加工して取り付けるように」と、メーカーから案内がありました。
ヒヤヒヤしながら写真のようにステーの中央を切削し、配線の通り道を確保しました。

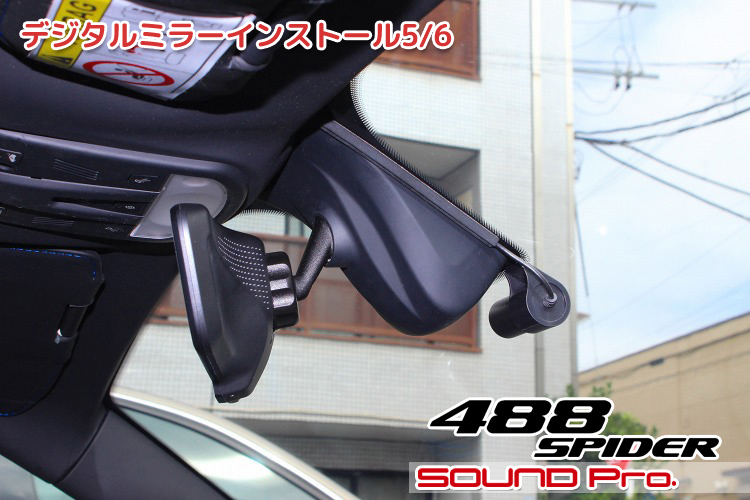

デジタルミラーインストール5/6

フロントカメラ接続の様子です。

COA-DIM3800には、2カメラドライブレコーダー機能もあるので、フロントカメラを取り付けます。
フロントガラスのセンサーのすぐ下に配置してみました。この角度からだと邪魔なように見えますが、お察しの通りフロントガラスがかなり寝ているので、ミラーの死角に収まってしまい問題ありません。

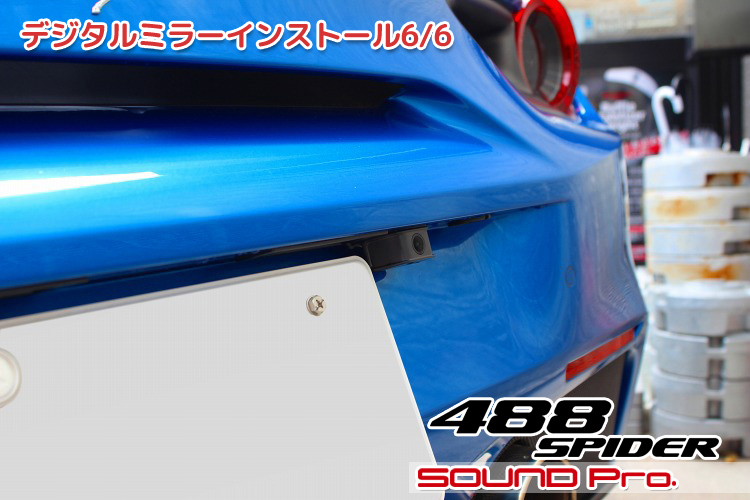

デジタルミラーインストール6/6

リアカメラ設置の様子です。

一般的な車だと、リアウインドウの上端に取り付けるところですが、今回はスパイダー（屋根開閉）モデルのため、車外のリアバンパーに設置しました。
ドラレコ連動のリアビューモニターのカメラの場合、当店得意技のバンパー埋め込み工法をとるところですが、今回はデジタルミラー連動の後方を見渡す目的のカメラですから、このような角度で取り付けることになります。

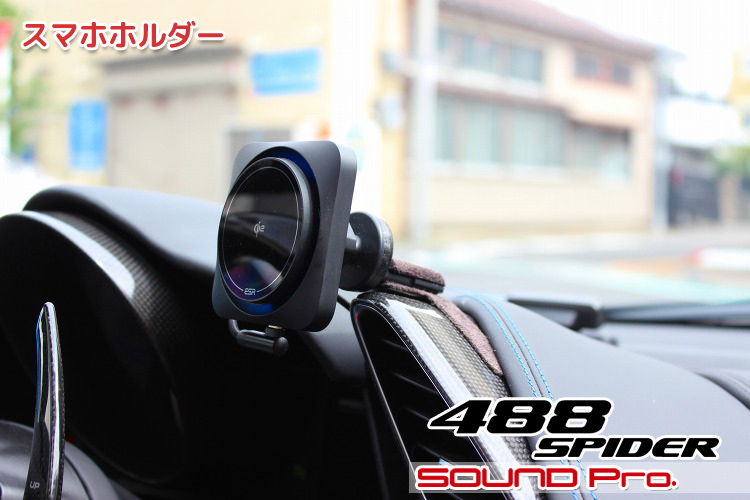

スマホホルダー

スマホホルダーの設置状況です。

スマートフォンを文字通りスマートに運用するために、ホルダーをカスタムインストールしました。
今回使用したのはESR Qi2 Magsafeで15W充電ワイヤレス充電に対応しています。当店ではとても人気です。

インストールは、ダッシュボードの隙間から金属ステーを立ち上げて取り付けています。
ステー部分はアルカンタラ調の生地を貼ってお化粧しています。

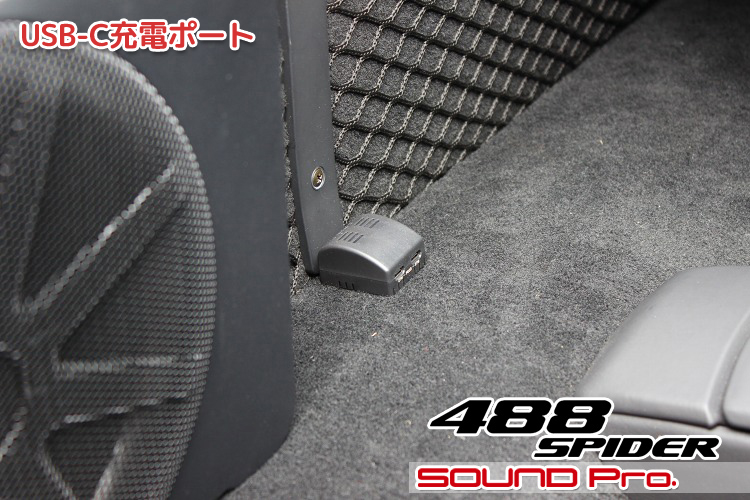

USB-C充電ポート

最後は充電ポート増設です。

USB-Cの充電ができるポートが欲しいという事でしたので、後方の荷物置き場の中央に、2個口タイプを設置しました。
配線が前方から伸びて来るよりも、後方からの方が、視界的にも操作的にも邪魔になりにくいので、お勧めです。（ちょっとコロンブスの卵じゃないでしょうか？）

作業後記

フェラーリ488スパイダーのサウンドアップ事例をご覧いただきました。

フェラーリといえば、高額スポーツカーの代表選手みたいな車ですので、万一壊したときのリカバリーが大変な車で、オーディオ屋さんの一部では敬遠されるようですが、当店は、幸い頭のネジが少し足りないこともありますし、好きこそものの上手なれで件数を経験させていただいた結果、これまでのところ「ご辞退ゼロ」を更新中です！

フェラーリのオーディオグレードアップのプランについては、スペース的にタイトな車であることから、DSPやアンプ、サブウーファーユニット等を積みにくい制約がありますし、オーナー様としても見た目を大きく変化させてまでのバチバチのフルオーディオのニーズは無いようですので、スピーカー交換とデッドニングを主軸として、今回のように比較的小型なDSPと、スペースの余裕に応じたパワードサブウーファーを選ぶ方向になります。

当店では、多くのフェラーリの施工経験からニーズの多いプランを研究し、フェラーリ用のサウンドアッププランを開発し、ご提供しています。
