事例No.637(お問い合わせの際にお伝えください)
model
MINI クロスオーバー
system
メインユニット:純正
ドアチューニング:ドアチューニング
フロントスピーカー:BMW純正harman/kardon
センター:BMW純正harman/kardon
リアスピーカー:純正
パワーアンプ:carrozzeria GM-D1400II
comment
メーカーオプションとして設定されているハーマンカードンのフロント2wayスピーカーとセンタースピーカーをアフターで取り付けました。
一定の調整機能を持たせつつ、低予算・省スペースで収まるよう、アンプ類の組み合わせを工夫しました。
-

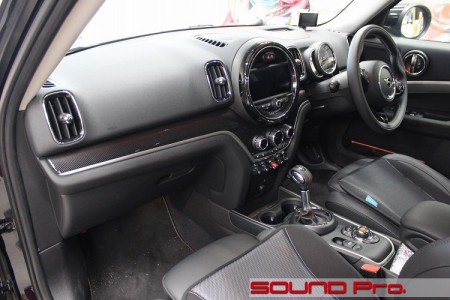

ダッシュボード
ミニ・クロスオーバーの事例紹介です。
皆さんおなじみのMINIの派生モデルですね。
BMW版の新生ミニの誕生が2001年。初代は3ドアハッチバック(R50)とコンバーチブル(R52)の2種類でスタートしました。
2007年からの2世代でクラブマン(R55)、ハッチバック(R56)、コンバーチブル(R57)、クーペ(R58)、ロードスター(R59)、カントリーマン(クロスオーバー)(R60)、ペースマン(R61)の7種類に増え、、
2013年からは、3ドア(F56)、5ドア(F55)、クラブマン(F54)、カブリオ(日本名コンバーチブル)(F57)、カントリーマン(クロスオーバー)(F60)の5車種に集約されて現在に至ります。
クラブマンのように旧mini時代のレガシースタイルを踏襲しながらも、カントリーマン・ペースマンとのように、時々のマーケとニーズに合わせてフットワーク良く投入して、似てるっぽいけどよく見ると違うボディ形状があり、内装のバリエーションもこれまた多彩なので、よほどのファンでないと全容を把握するのは難しそうですね。
今回ご来店いただいたのは、現行モデルのクロスオーバー(F60)です。
正確には、クロスオーバーの中のクーパーSD・ALL4です。スポーツモデルのクーパー「S」で、かつ、2リッターのターボディーゼルエンジンを積んだ「D」で、4駆なのでALL4ということですね。
-
ご相談時点の状態
今回のご用向きは、プレミアムオーディオオプションの「ハーマンカードン」用スピーカーを取り付けてほしいというご依頼です。
もともと標準オーディオでご購入になったのですが、ちょっと物足りなかったのか、ハーマンカードン用のスピーカー(フロント2way+センター)をディーラーでご購入になり、DIYで取り付けてみようとお思いなったようです。
しかしながら、ハーマンの場合はセパレート型のアンプが必要な点や、センタースピーカーへの配線が繋がっていない点が盲点でギブアップ。ご相談いただくに至りました。
-
今回の施工内容
●お持ち込みいただいたパーツは以下です。
○フロント2wayスピーカー:
ドアスピーカーと、カプラ接続されたツイーターがぶらんと繋がった製品です。
ハーマンカードン仕様の車の場合、ドア内のハーネスから出ているカプラを、このドアスピーカーに差し込むと、ハーマン用セパレートアンプの7系統の出力(?センター?フロント×2?リヤ×2?サブウーファー×2)のうち、?のフロント出力を受け取れるようになります。
その他のフロント側ユニットしては、シート下サブウーファーは?から、センタースピーカーは?から、それぞれ出力を受け取り、全5系統・7スピーカーが鳴ることになります。

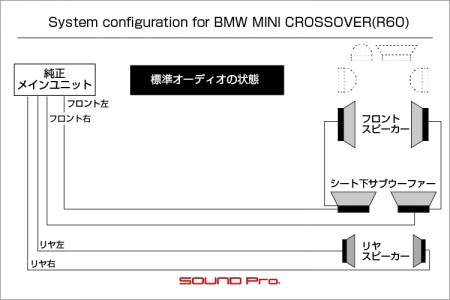

対して現状の標準オーディオ仕様の場合、デッキからの出力は4系統(フロント×2/リヤ×2)にとどまりますす。
この場合のフロント側の回路は、フロント出力がまずシート下のサブウーファーに入り、そこから分岐した配線がドアスピーカーに入力されて、2系統・4スピーカーが鳴ることになります。
○センタースピーカー:
最近のBMW車で採用され始めてきた2wayセパレート式のセンタースピーカー用のユニットです。
10センチのスピーカーとツイーターがバラになっており、ダッシュボード中央のグリル内に作り付けられているバッフルにそれぞれネジで止めるようになっています。
ただし、前述の如く、セパレートアンプがないとセンター用の信号が取得できないため、ポン付けで鳴らすことはできません。
●そして、標準オーディオ車を前提としてこのユニット達をどう鳴らすか?これが課題です。
基本的な考え方としては、、
?デッキのフロント出力を小型アンプに入力して、ステレオ信号を左右の各ユニットに分けてゆく。
?モノラル信号となるセンタースピーカー用の信号は、フロント出力から分岐して確保する。
という考え方です。

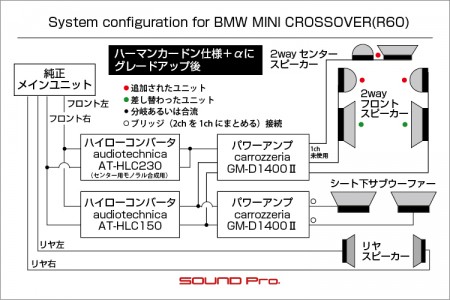

方法としては、?を実現するために、フロント出力をハイローコンバーター(AT-HLC150のほう)でローレベル信号に落とし、分岐コードで2つのアンプに入れて、(お持ち込みの)フロント2wayスピーカーと、シート下のサブウーファーを鳴らします。
なお、信号の帯域を分けるために、フロント側のアンプ(図の上段)の出力はハイパスフィルタ、下段のアンプはローパスフィルタを設定します。
あと、AT-HLC150には信号入力を感知してリモート電源をONさせる機能があるので、これによってアンプ2個を起動させています。
次に?の実現のために、フロント出力から分岐させた信号をハイローコンバータ(AT-HLC230の方)に入れ、出力される信号をRCA分岐コードでまとめてモノラル化し、上段のアンプの1chだけを使って、(お持ち込みの)センタースピーカーに出力します。
このchの出力は当然、ハイパスフィルタを設定します。
なお、このセンター用のハイローコンバーターをHLC150じゃなくてHLC230にしたのは、こちらにはゲイン調整機能がついているからです。これによって、センタースピーカーのボリュームを単独で調整することが可能になります。
●接続が複雑で、機器点数が少なくないように感じられるかも知れませんが・・・
・お客様支給のスピーカーをご期待通りに鳴らすこと。
・フロント2way×2、センター×1、サブウーファー×2の計5ch分の出力(アンプ)を確保すること。
・できれば「サブウーファー×2」の出力は相対的に大きくすること。
・ACC連動でリモート電源が確保できること。
・センタースピーカーの調整が単独でできること。
これらの命題をできる限り安いコストで実現したのが今回のシステムということになります。
全く同じリクエストをいただく機会はあまり無さそうですが、限られた予算の中でも変態的に最適解をひねり出すスタディとして、ご覧いただけたらと幸いです。
施工の様子をどうぞ御覧ください♪
-
フロントドア(施工前)

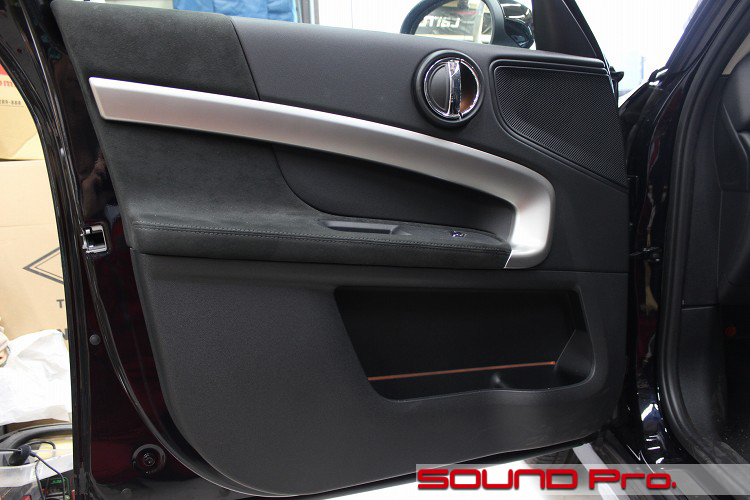

フロントドアの外観です。
5ドアなので前後の長さはそこそこのはずですが、SUVモデルで他より背が高いクロスオーバーだけあって高さがあり、ドアは結構大きいです。
オーナーの皆さん全員、オースティンminiのイメージを抱いてこの車を愛していらっしゃいますが、冷静になってみると、サイズ的には全然ミニじゃなくなってきてますねぇ。
さて、スピーカーレイアウトの確認ですが、ドアには2つです。
オープナーの前方のメッシュグリルのところにドアスピーカー、ミラー裏の三角カバーのところにツイーターです。
ただし、写真は標準オーディオ車の施工前ですので、ツイーターは付いておらず、ツイーター用のメッシュグリルはついていません。
低音域のサブウーファーはシートの下のフロアに埋め込まれています。写真は割愛いたします。
-
ドアトリム取り外し

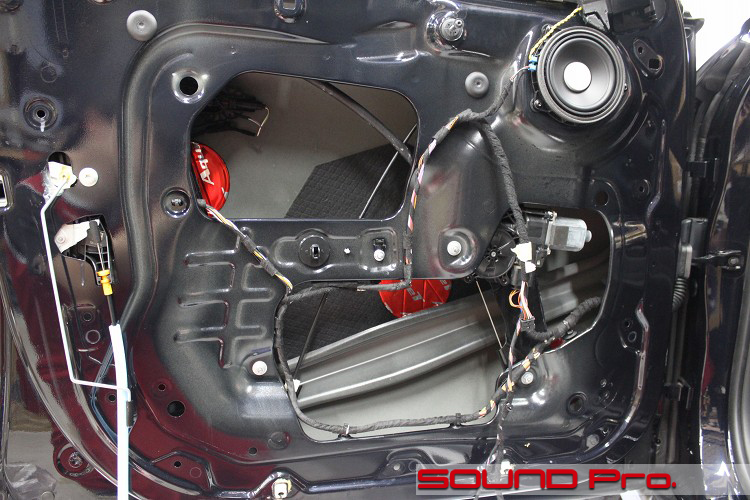

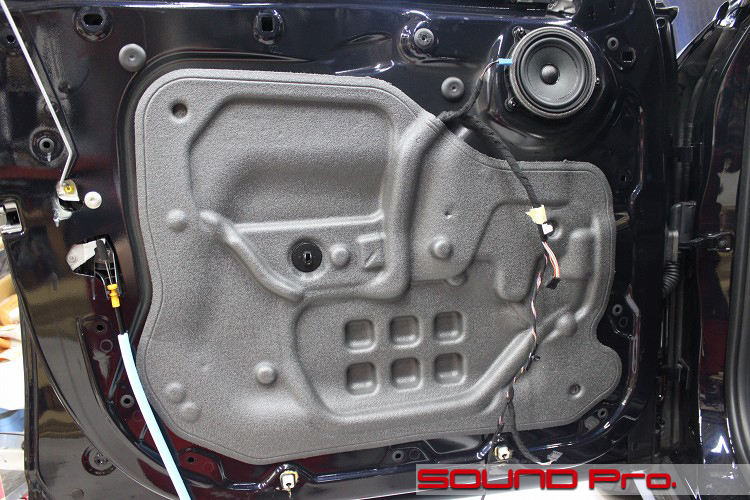

ドアトリムを外したところです。
インナーパネルのサービスホールは、欧州車定番のスポンジシートで塞がれていますね。
写真のスピーカーは標準オーディオ用の純正スピーカーです。ブルーのカプラが脇から挿さり、フルレンジ信号が入力されるようになっています。
ハーマンカードン用のスピーカーはセンターキャップの色が異なります。次を御覧ください。。
-
アウターパネル作業

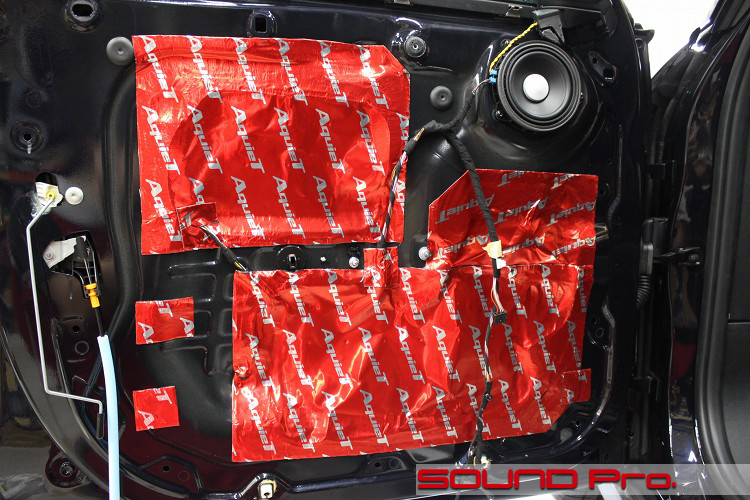

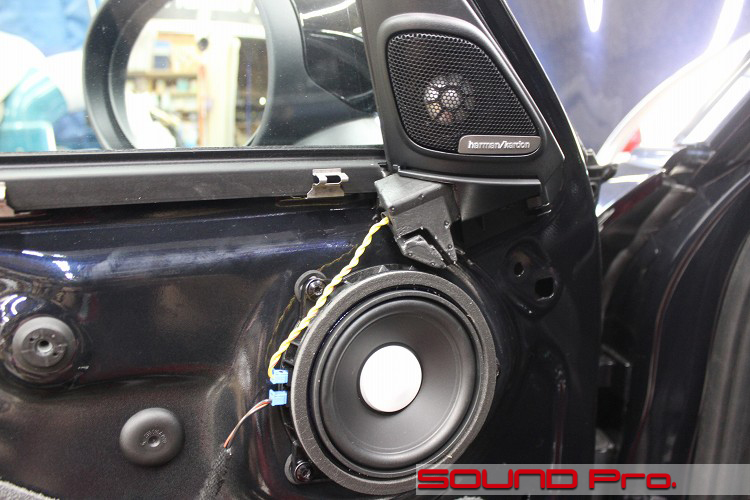

アウターパネルへの手入れが終わったところです。
スピーカーはハーマンカードン用に差し替わっています。
樹脂製のスピーカーバスケットは共通部品のようです。標準用と同じ位置にカプラが設けてあり、フロント出力を受け取れるようになっています。
ご覧のように、お隣にもう一つカプラがついていますね。ここから出ている黄色い線がミラー裏のツイーターに繋がっています。
ご想像のとおり、ツイーター側にはさらに低域をカットするためのハイパスフィルターが組み込まれています。
冒頭のシステム図(配線図)のように、途中にハイローコンバーターやアンプをいれているので、ケーブル類もハデに引き直しているような印象を持たれたかも知れませんが、実務的には、?リア左フェンダー〜シート下あたりに走っている純正ハーネスに線を割り込ませているのと、?既存の線が全く無いセンタースピーカーに向けて新規に配線しているのみで、ドア周りの配線には一切手を加えていません。
少しだけ詳述すると、?関係としては、ヘッドユニットから出力される音声は、リヤ左フェンダーにある「アクティブサウンドデザイン」と呼ばれるアンプ(後出)に入り、そこでゲーセンのようなエンジンサウンドを合成してから、シート下のサブウーファーに入り、ドアスピーカーに上がっていくという流れになっています。
今回は、このおもしろアンプに信号が入る前のところで線を切って、別途ケーブルを繋げてハイローコンバーター経由で信号を取り出しました。
アンプで増幅後の出力信号はシート下のサブウーファー界隈に向かって線を引いて繋げています。
正確には、サブウーファー出力はシート下のサブウーファーに直接入力し、ドアスピーカー分については、シート下サブウーファーのところからドアに向かって上がっていく線に割り込ませて繋げています。
?については、ご想像のとおり、標準オーディオ車だと既存のルートが無いため、ダッシュボードに向かって新規に線を引いています。
ドア防振は制振力のマイルドなドアチューニンググレードで行っています。
デッドニングだとアウターパネルは短冊状カットを等間隔に貼りますが、今回はオーディオテクニカの円形防振材AT7560Rを使います。
貼り方は中心+四方の5点+αです。
-
センタースピーカー(交換前)

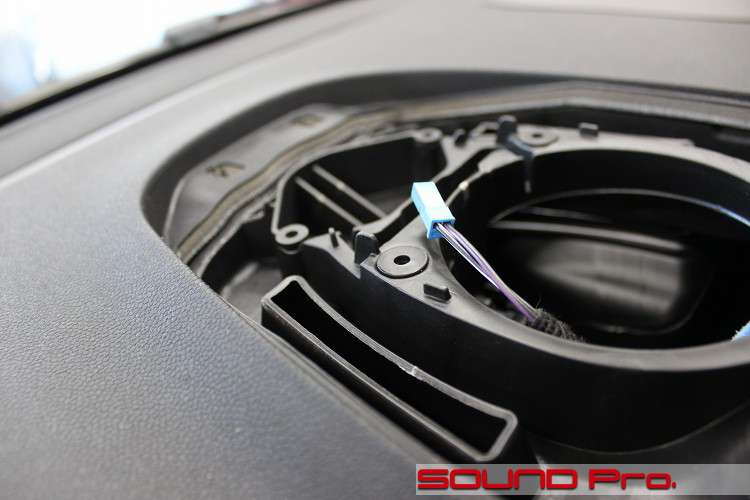

センタースピーカー交換に際し、まずグリルを外してみたところです。
するとスピーカーは無いのに配線があるので驚きました。
調べてみると、どこにも接続されていないので、恐らくジャンクションボックスまでのメインハーネスは(オーディオクレードに関わらず)共有されているものと思われます。
ハーマン用のセパレートアンプを組み込んだ段階で通電し、センタースピーカー用の信号がやってくる仕組みなんだろうと思います。
今回は、このカプラーを使用したいので、配線をカットして当店のスピーカーケーブルに繋ぎ変えて、アンプの方まで引っ張りました。
-
センタースピーカー(交換後

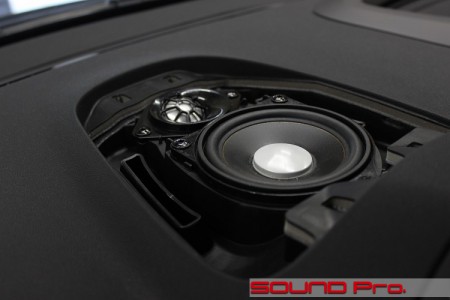

取り付け後の様子です。
取り付けバッフルがダッシュボード側に作り込まれていますし、カプラも純正品を頂戴できたので、スピーカー取り付けそのものはボルトオンです。
スピーカーの裏側は、タッパウェアのように、もれなく囲われている構造なので、吸音材は軽め。反射音を解消するのに必要な量だけ入れました。
-
パワーアンプ

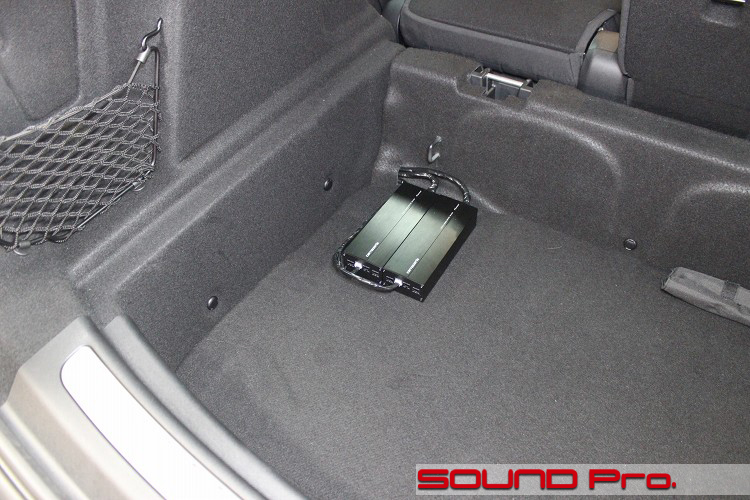

アンプはラゲッジルームの地下一階の隅におかせてもらいました。
前述の通り、左リヤフェンダーのところから信号を取りこみ、フロントシート下方面に向かって出していくので、置ける場所としてはココになりました。
ハイローコンバーターは写真では見えない場所に入り込んでいます。 -
ASDアンプ

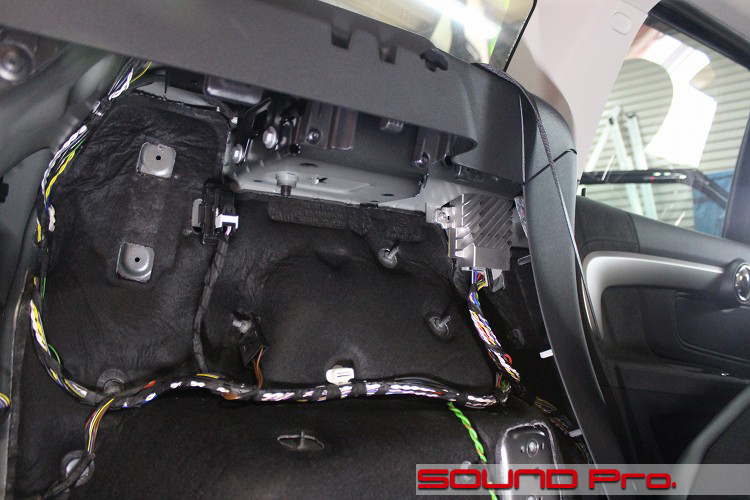

前述の「アクティブサウンドデザイン」と呼ばれるアンプがこちらです。
ヘッドユニットからくる音声信号はこのアンプに入力され、エンジン音とマフラー音のような効果音が付加されてから、スピーカーに出力されています。
このアンプの存在に気が付かないオーナー様もいらっしゃるようですが、気になって消したくなる方も少なくないようですね。
ググってみると「アクティブサウンドデザイン(ASD)を消す方法」なんてブログのエントリがあったり(笑)
今回の施工にあたり、当初はこのASDによる演出後の音をソースとしていたのですが、オーナー様が「気になる〜!」とのことでしたので、手直ししてASDをキャンセルしました。
この効果音は例の「駆け抜ける喜び」の演出の一環なのだろうと思いますので、是非を語る立場ではありませんが、「ピュアオーディオの探求」という観点からは、あまり有り難い話ではありませんね。。
-
小ネタ:エキスパンディング ナット
最後は小ネタで締めたいと思います。

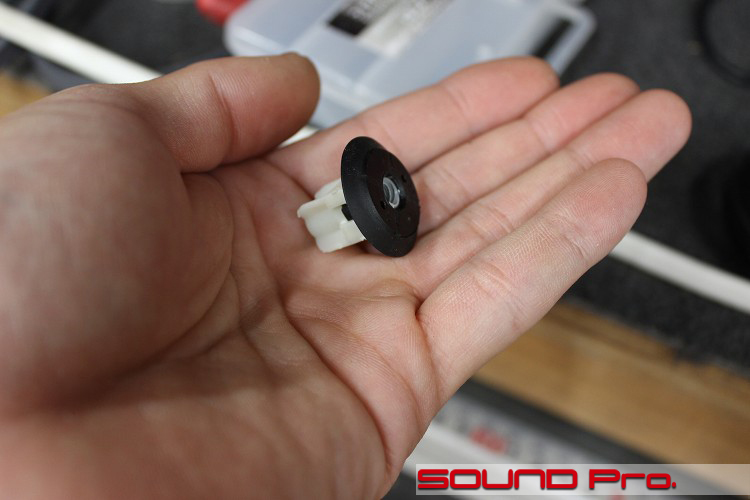

最近のBMW車に採用されている部品で、ドアトリムを固定しているネジの受け側です。
ドアオープナーの背面のように、特に力の掛かる場所に使われています。インナーパネルにちょっと大きめに開けてある穴にコレをインサートして、このネジ穴めがけて、ドアトリムの表からボルトで締結。という使われ方です。
中でハデに広がるわけじゃありませんが、石膏ボードを留めるときに使うボードアンカーみたいな着想の製品ですね。
しかし難点が・・
発想はわかるのですが、どうも強度がイマイチなようで、容易に破損するのです。
締め込みすぎて、、というなら自分を責めて終わる。。こともできますが、新車で入庫してきた状態でも破損していることがあります(!)
具体的には、角ばっているアイボリーの樹脂の部分が崩壊してしまい、ネジを回すとグレーのナット部もいっしょにまわるような感じになってしまいます。
なんとかきっかけを探しながらだましだましやって、結局1時間以上費やすことも少なくなく、なかなかの鬼門です。
理屈から入りがちで、実用性の検証が微妙に甘い、ドイツらしさを痛切に感じさせる逸品です。
ということなので、怪しいなと思ったら、新しいものに交換して納車しております。
(「ツイーター取付」の写真の左端に写っています) -
作業後記
今回はMINIクロスオーバーの事例をご覧いただきました。
社外品をインストールする一般的な事例と異なり、メーカーオプションパーツをアフターで組み込むという珍しいパターンでした。
同じカタログに載ってるオプションですから、社外品組み込みに比べて、ずっとイージーなイメージを持たれる方が少なくないと思いますが、(販売店で対応できてしまうディーラーオプションでなく)工場で組み込むメーカーオプション品だけに、内部機構段階から異なっているケースがほとんどで、基本的にポン付けできません。
とは言え、受け入れていただけるご予算の範囲内で、ご期待通りに機能するようにまとめることができました。
今回の事例とまったく同様のご相談をお受けする確率は高くないと思いますが、イレギュラーなリクエストに対する解決策の事例としてご覧いただけたらと思います。
◆
