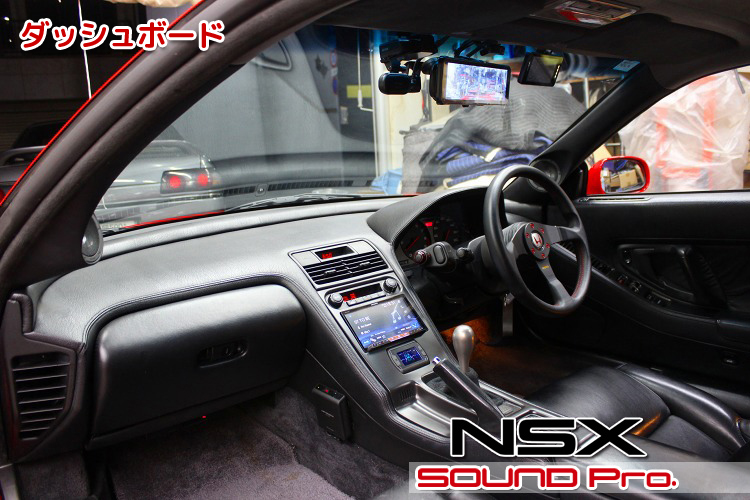

ダッシュボード

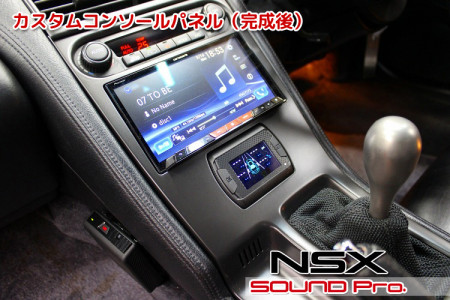

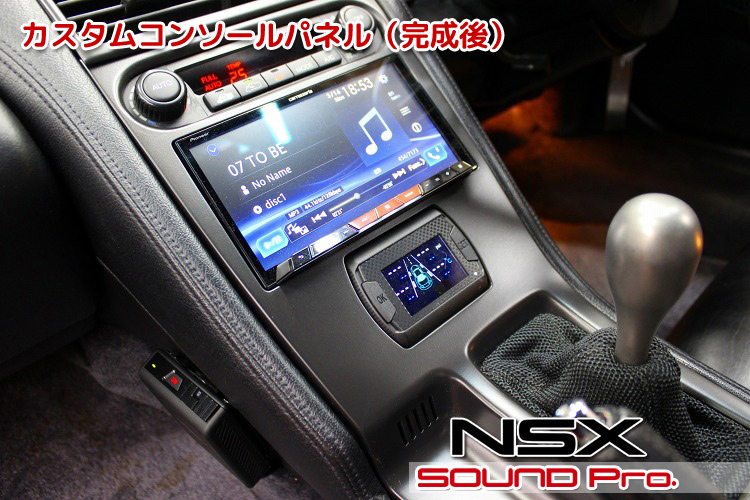

カスタムコンソールパネル（完成後）

コンソールパネルの出来上がりの状態です。

carrozzeria　AVIC-CZ902XSIIIと、TPMS(タイヤ空気圧監視システム）をキレイにレイアウトしました。
TPMSのモニターは、もともと灰皿とシガーソケットがあったところに埋め込むような形で成型しています。

タイヤ空気圧監視システムは、AirSafe　 AS-4CV（アルミホイール専用タイプ）の取り扱いを開始したので、早速オススメいたしました。

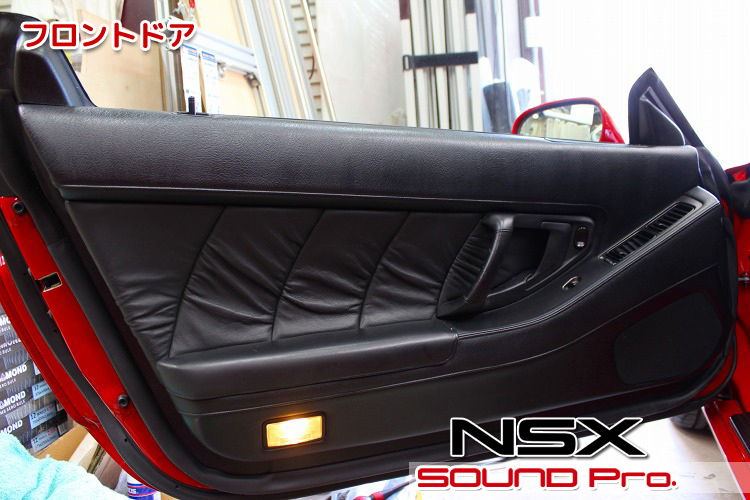

フロントドア

フロントドアの外観です。

NSXのドア内装を分解するのは、骨が折れます。
ドアオープナー内側のカバーを外す際に、革が強くこすれてしまうような構造になっているため、配慮せずに作業すると表皮が剥けてしまいます。従って、事前の十分な養生が不可欠です。

発売から30年以上経っている車ですもんね、いろいろ気を遣います。

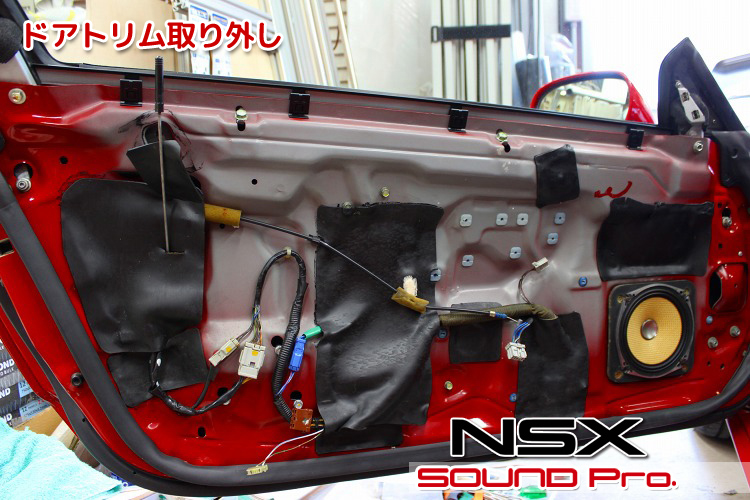

ドアトリム取り外し

ドアトリムを外したところです。

既に、一度手が入っているドアですので、どのようになっているのか気になっていました。
ドアスピーカーは、純正のエンクロージャーボックスが外されて、バッフルと組み合わせて設置されていました。
スピーカーケーブルについては、FURUTECのスタンダードグレードに引きかえられており、ドア内への通線はグロメット部ががっちりと防水処理で固められていたため、この部分は触らずに、ケーブルを継続利用をすることにしました。

デッドニング（らしき）施工については、、あっちこっち材料が浮いているので、気密性は全く確保できていませんし、材料も不十分で防振効果は期待できないので、ほとんど意味を成していない状況ですね。

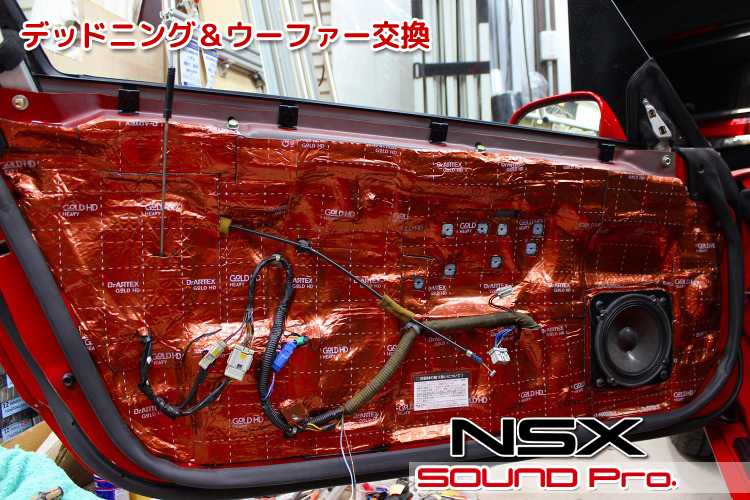

デッドニング＆ウーファー交換

インナーパネル側の作業が終わったところです。

インナー側の剥がれかけていたデッドニング材は全て取り除き、アウターパネル側をのぞき込んでみると、少量のデッドニング材が確認でき、こちらは特にはがれているようなことはありませんでしたので、念のために上からローラーで圧着させたのち、新たに当店のデッドニングの作業の仕法にのっとって、短冊状にカットした防振材を貼り付けました。

インナーパネル側は、ご覧のように全面貼りにて、きれいに覆いました。
サービスホールは全て密閉され、ビビリのもとになる平たい鉄板（アルミ板）も全て覆われていますので、スピーカーボックスとしてはこの上ない状態に仕上がりました。

ドアスピーカーは、TS-Z900PRSのウーファーユニットです。
バッフルボードはもともと付いていたものを取り除いて、当店の硬質MDFを使って新しく制作しました。

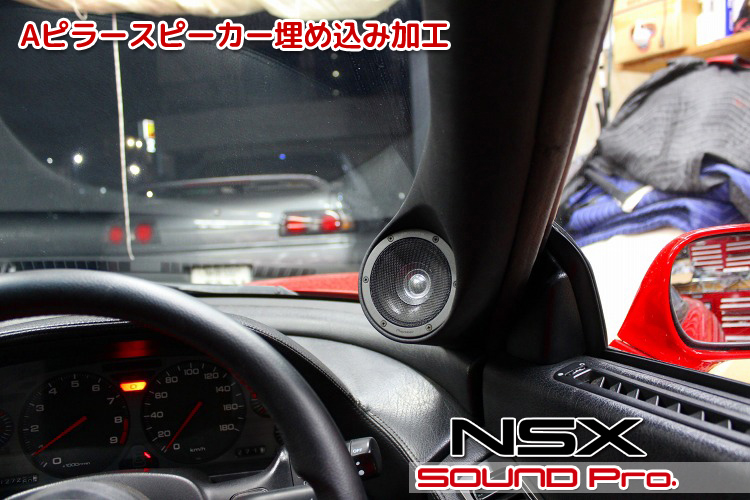

Aピラースピーカー埋め込み加工

carrozzeria　TS-Z900PRSのハイレンジユニットをピラーに埋め込みました。

このハイレンジユニットの直径は公称74ミリですが、周囲のフランジ部分を含めると10センチ程度あり、それなりの存在感です。
当初は、ピラー加工に抵抗を感じておられた様子ですが、実際に製品をあててみると、さほど邪魔にならないことが確認できたので、埋め込み方式で取り付けることになりました。

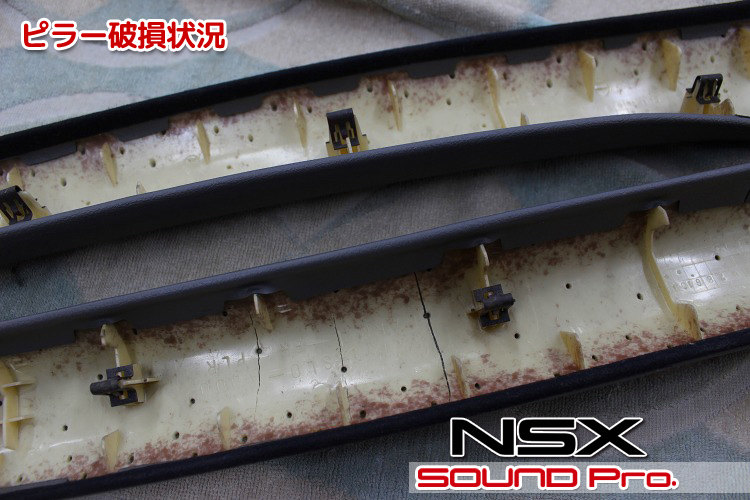

ピラー破損状況

Aピラーカバーを外して裏側から見たところです。

カバーを取り外してみると、、経年劣化により、樹脂部分のところどころに割れが生じています！
このまま生地を剥がしてしまうと、ポッキリ折れてしまう事態も懸念されたので、まずは補修から始めることにします。

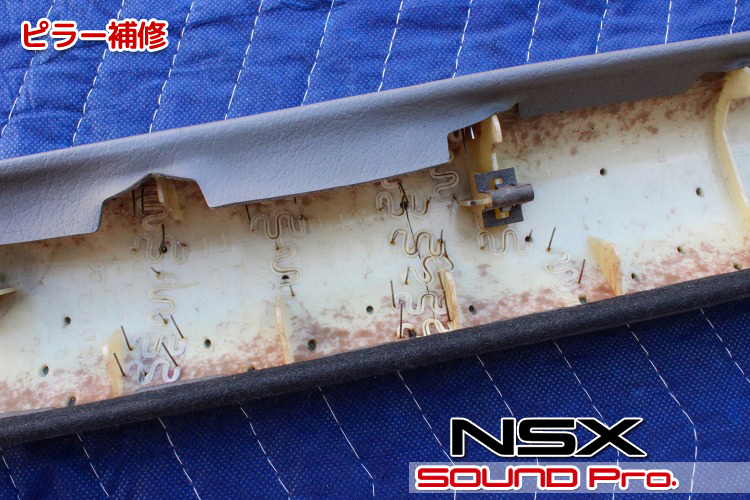

ピラー補修

補修がひととおり終わったところです。

こういう樹脂パーツの補修には、バンパーの補修などに利用される、フィラメント状の溶接棒（PP用ウェルドロッド）を使用したプラスチック溶接（ヒートウェルダー）が効果的です。

原理としては、ウネウネと曲がった形状の溶接棒を機器(ウェルダー）にセットして通電し、加熱した状態で、対象物の割れ部分に交差するように押し当て、そのまま樹脂の中に置き去りにします。こうすることで、溶接棒が骨となって割れ部分をしっかり締結されるという仕組みです。
（写真ではウェルダーと接続するための溶接棒の末端が立っていますが、この後ニッパーでカットします）

パテ埋めよりも強度が高く、ある程度、柔軟性を保ったまま修理できるため、再割れを防ぐのに適しています。

この後、オリジナルの合皮を剥がして、成型の下処理を済ませてから、ハイレンジユニット埋め込みの為の作業に移ります。

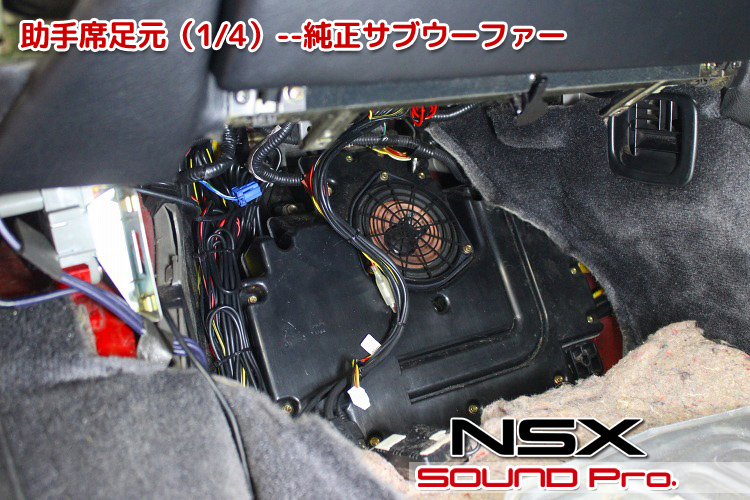

助手席足元（1/4）--純正サブウーファー

助手席足元へのアンプ類インストールに関連して4カットご覧に入れます。

最初はフロアカーペットをめくったところです。
写真に写っているのは、バスレフボックスに納められたアンプ内蔵のサブウーファーです。
説明の順序が逆になって恐縮ですが、NSXにはBOSEオーディオシステムが標準装備されています。オーディオデッキはアンプレスで、両ドアそれぞれにアンプとスピーカーが設置されています。さらに、写真のサブウーファーにも専用のアンプが組み込まれているので、セパレートアンプが合計3つあることになります。

で、この足元のサブウーファーの話に戻りますが、このユニットはいわばパワードサブウーファーとして機能するので、ナビ交換の際、プリアウトを入力すればちゃんと鳴らせたはずなのですが、回路が分からなかったようで、接続せずに納車されたようです。これが鳴らせていればだいぶ印象が違っていたかもしれませんね。

いずれにしても、この場所は4chセパレートアンプとハイレンジスピーカー用の大型パッシブネットワークの設置場所として活用しますので、純正サブウーファーは撤去することになります。

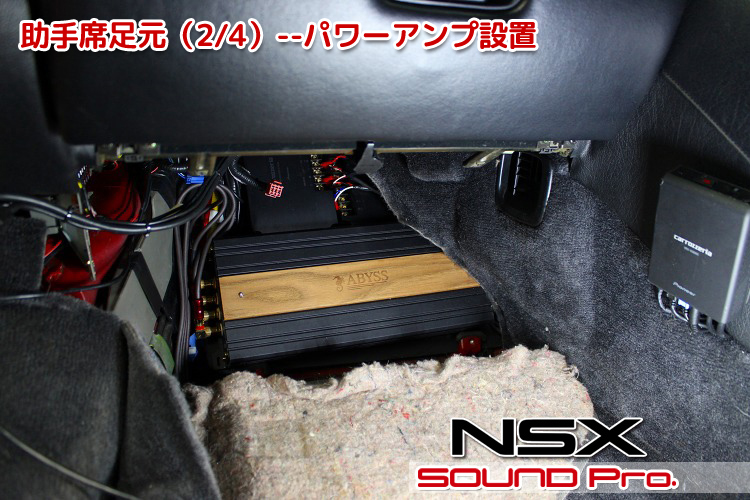

助手席足元（2/4）--パワーアンプ設置

アンプ類を設置した様子です。

写真の中央に見えているのは、ABYSSの4chアンプMFA1です。
その上の方、、ちょっと暗くて恐縮ですが、大きな黒い樹脂の箱がふたつ並んでいます。
これはTS-Z900PRSのハイレンジユニット用のパッシブネットワークです。

回路としては、ヘッドユニット（ナビ）のハイレンジ出力2chとミドルレンジ出力2chが、この4chアンプに入力され、ハイレンジ側の出力が、上のパッシブネットワークに入力されて、Aピラーに埋め込んだユニットへ出力されます。
同様に、ミドルレンジ側の出力は、ドアのウーファーに出力されるという具合です。

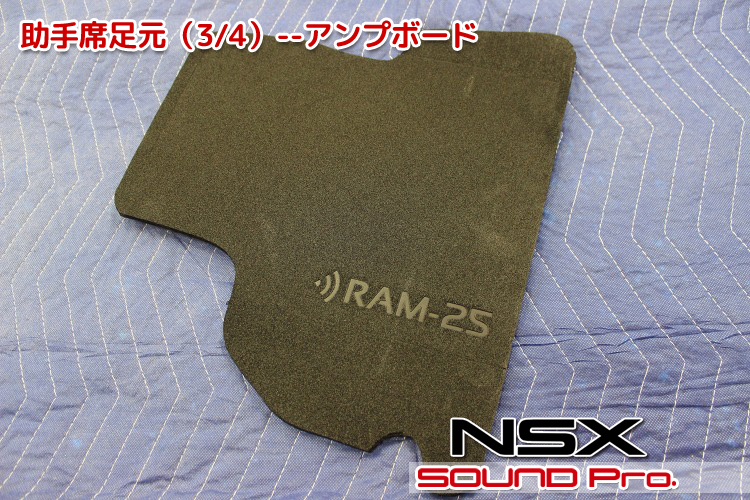

助手席足元（3/4）--アンプボード

一旦現場写真から離れます。これはアンプボードです。

1カット前でご覧いただいたアンプとパッシブネットワークは、フロアに直置きしているのではなく、このボードにレイアウトしたうえで、フロアに固定しています。
アンプ類の固定目的だけのボードであれば、MDFを黒塗りするだけで用が足りるのですが、写真では電磁波対策のマット「RAM25」を貼ってあるので、変わった風合いになっています。

マットを貼った理由は、アンプ類の設置場所となるフロアパネルの奥にECU（自動車のエンジン、ブレーキ、エアバッグ、自動運転システムなどを電子的に制御する車載コンピューター）が設置されており、経験的に有力なノイズ源となりうるので、予防措置として施工したというわけです。

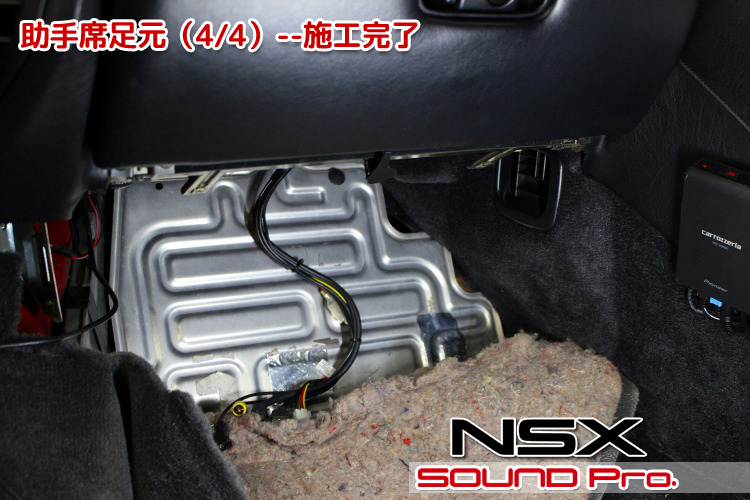

助手席足元（4/4）--施工完了

足元の作業が完了したところです。

アンプ類の上に、純正のキックパネルを付け戻して終わりです。

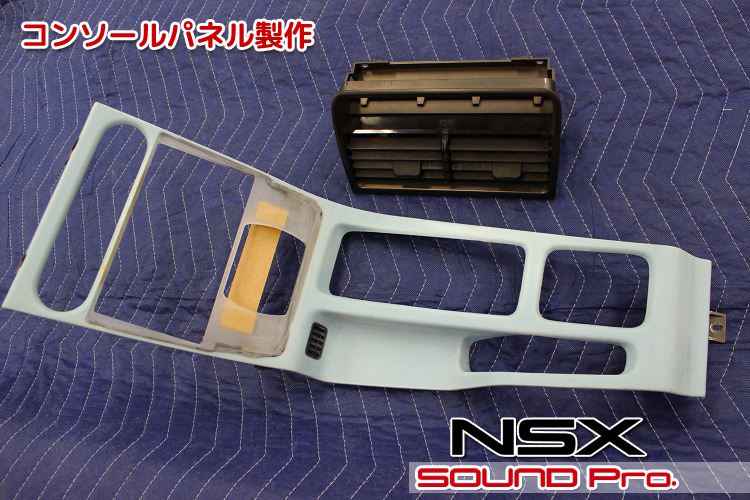

コンソールパネル製作

次に製作編ということで、コンソールパネル製作中の様子です。

本来ならば、4、5カット使ってご説明したいくらい手間がかかる工程なのですが、2カットに絞ってご説明します。

まず、灰皿とシガライター部分を取り除いてから、2DINのナビの位置をしっかり定めて、パネルとの位置関係を確定させるところからスタートします。
次に、灰皿跡地とパネル全体が一つの面でつながるようにアクリルパネルをカットしてあてがいます。
その後、TPMSを埋め込む位置を決めてアウトラインをカットします。
ここまで加工したアクリルパネルを合体させたのが、写真の状態です。

TPMSの開口部の奥に見える木材は固定用のステーですね。
あと、コンソールパネル全体が青白い色になっていますが、これはサフェーサー（塗装下地）ではなく、もともとの塗装をはがした「素地」の色です。
一般的には、サフェーサーを吹く前の下地作り（足付けともいう）も含めて塗装屋さんでやってもらうケースが多いですが、造りがデリケートですので、物理的な加工はこちらで済ませておいた方が安全という判断で塗装はがしをやっておきました。

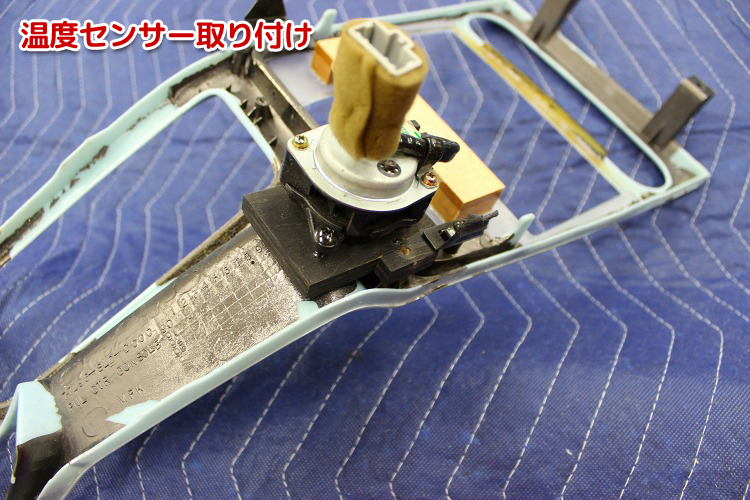

温度センサー取り付け

シガーソケットを取り外してしまうと、一体化している温度センサーも一緒に外れてしまってまずいので、センサーだけ切り離したうえで、もとの位置に固定できるようにステーを作って取り付けました。

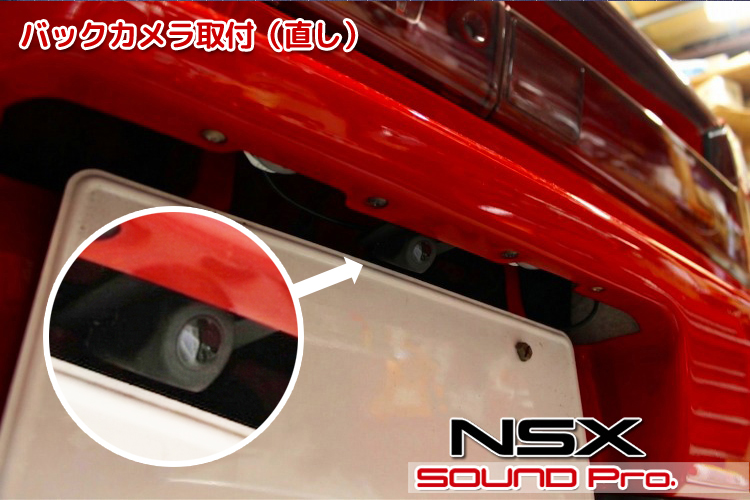

バックカメラ取付（直し）

次はバックカメラ関係です。

ナビ取り付けに伴って、バックカメラも取り付けられていたのですが、当店のオリジナルの NSX専用ステーで目立たないようにキレイに取り付けてほしいとのご依頼で、付け直しました。

これなら、スタイリッシュに見えますね。

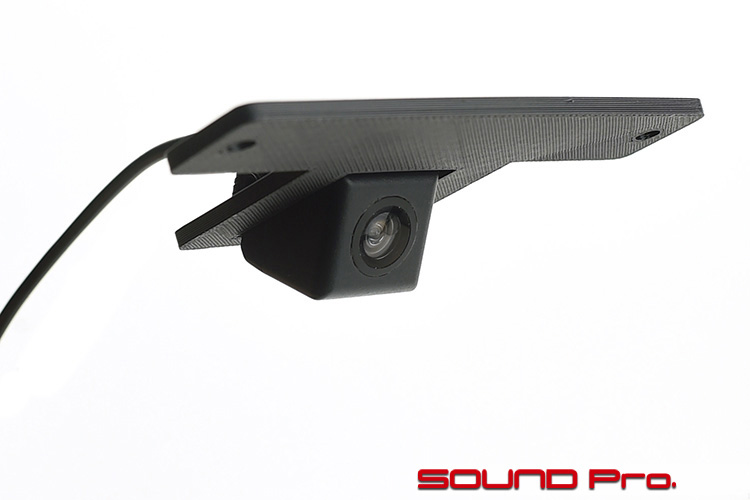

オリジナルNSX専用カメラステー

こちらが当店オリジナルのNSX用のステーにカメラを固定した状態の写真です。

汎用のバンパー埋め込み用ブラケットとして販売している製品は、カメラの周りを四角く囲うガクブチのような形をしていますが、NSXは埋め込む壁がないので、最寄りのネジ穴をつかって固定できるよう、ステー形状で作ってあります。

このステーはある程度在庫しておきますので、新規の取り付けはもちろんのこと、既存のカメラをキレイに付け直したいというお客様もどうぞお声掛けください。

ナンバー上部の開口部を通して配線してあるカメラなら、お待ちいただいている間に付け直し作業が完了します。どうぞ気軽にお立ち寄りください♪（事前にご予約お願いします）

オンラインショップでも販売しておりますので、DIY派の方はこちらでどうぞ♪
NSX専用・リアビューカメラ取り付けステー
※格納可能なカメラモジュールの最大サイズ→幅24mm×高さ24mm×奥行き27mm

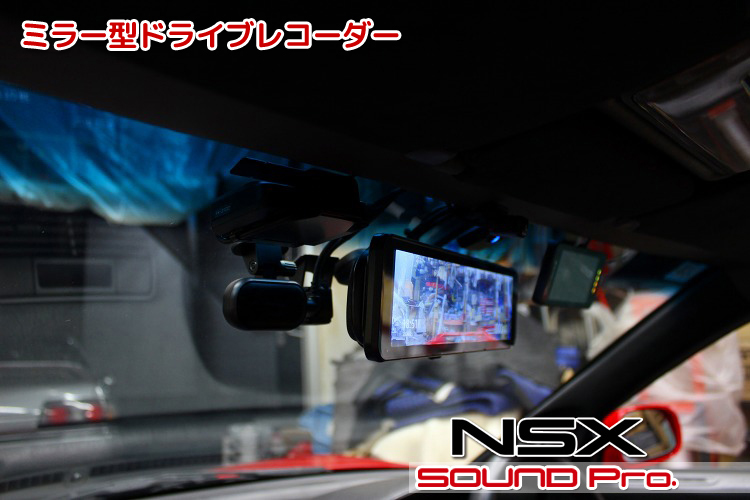

ミラー型ドライブレコーダー

ミラー周りの様子です。

ご入庫段階で、カロッツェリアのナビと連動するマルチドライブアシストユニット（ND-MA2）（運転支援機能と画像記録機能）が設置されていましたが、ご要望により、これとは別にデジタルミラータイプのドライブレコーダーのVREC-MS700Dを取り付けました。
これと併せて、VREC-MS700Dのオプションである駐車監視ユニットのRD-DR003も取り付けています。

これらによって、フロントガラスのルームミラー周辺には、(1)MAユニット用のフロントカメラ、(2)ETCアンテナ、(3)ドラレコ用フロントカメラ、(4)レーダー探知機（モニターと電波受信部）が密集して設置されています。

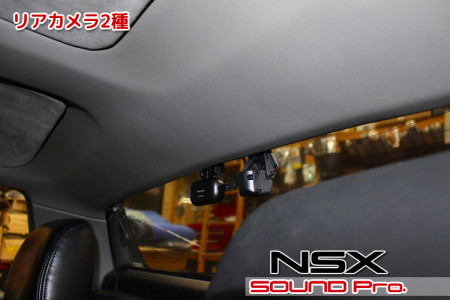

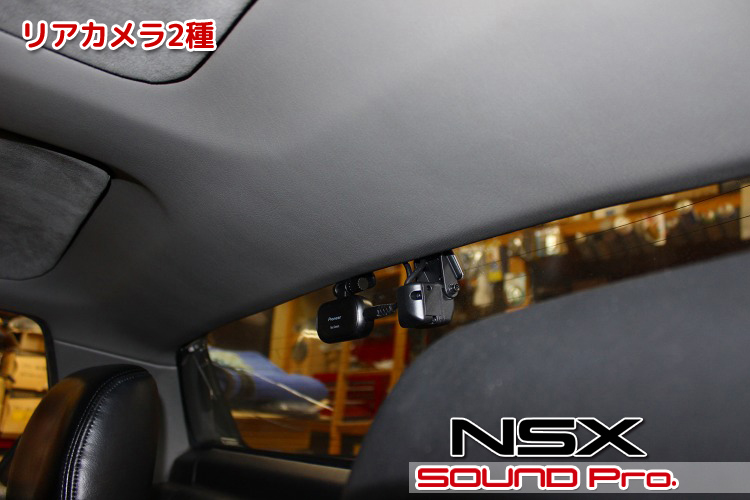

リアカメラ2種

リヤウインドウ部に移ります。

ここには、ドラレコVREC-MS700D用のリアカメラ（奥）と、MAユニット用のリアカメラ（手前）が、並んでレイアウトされております。

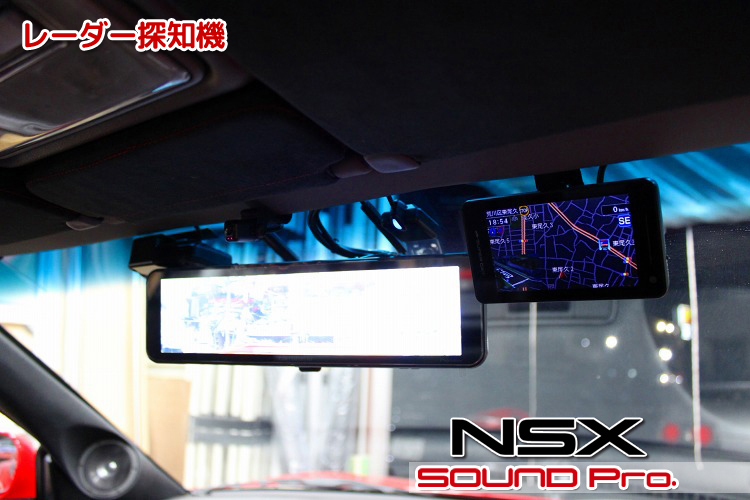

レーダー探知機

レーダーのクローズアップです。

ご自身で取り付けを予定されていたレーダー探知機も同時に施工させていただきました。
こちらのモデルは、WEB限定モデルのYPK-31L（当店取扱現行品ではないという解釈）ですので、当店のポリシーにあるお持ち込み費用はナシでお引き受けしました。

無線LAN搭載で、モニターと電波受信部が分離したタイプです。

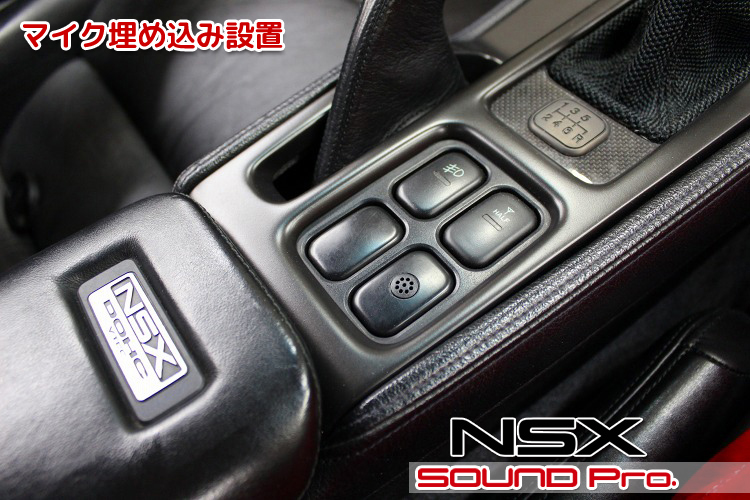

マイク埋め込み設置

最後はナビのハンズフリーマイクの設置状況です。

スイッチパネルのブランクキャップを加工してマイクを埋め込みました。

作業後記

今回は初期型NSXのサウンドアップ＋ドライバビリティ・アップデートの事例を御覧いただきました。

NA3000cc VTEC、アルミボディ、リトラクタブルライト、2シーターとカッコイイことづくめのNSXですが、今年（2026年）で発売から36年経過しました。

オーディオまわりの劣化については、なんとか聴けてればいいやでガマンできなくもありませんが、道路事情はだいぶ変わりました。余裕ある運転のためにナビ案内は必須、ETCも当然。走行中はドラレコで監視しつつ記録、窮屈な駐車場に停めるときはバックカメラで観察と、情報機器を充実させないと、社会のご迷惑になる時代になってしまいました。

この課題への対応は、カーナビ、ドラレコ、ETC、リアカメラの装備で解決するわけですが、クルマの年齢と標準の装備の状況によってやり方が変わってきます。
オーディオ周りにコンピュータが搭載されていたり、エアコンなどのコントロールと融合していたりすると、ナビを入れる2DINスペース作りに先立って、それらの移設先を考えないといけませんが、特に未練がないと思われるテープデッキが標準のNSXの場合、スパッと取り外すだけなので話が早いです。

でも、これだけのスペシャリティーカーですので、美しくなくてはいけません！
当店では、規格サイズでない純正ナビ・オーディオの入れ替えや、7インチ枠に8インチを入れる等の施工に伴って、数多くのパネルのカスタム製作を行っています。
車によって条件は様々ですが、NSXの場合は面が平らなので、後ろ側の作り込みを含めて、難易度は高くない方です。

純正パネルの切り込み、水平・垂直のライン出しとパテ成形、表面のならし、外注塗装と、基本的なテクニックの組み合わせで今回ご覧いただいたような品質のパネルを仕上げることが出来ます。

また、今回登場したTPMSのようなガジェットのパネル埋め込みや、Aピラーへのスピーカー埋め込みといったカスタム作業も大得意です。
品質第一。美しさ第一。でやっておりますので、こだわりの強いお客様はどうぞお気軽にご相談ください。
ご予算とご希望に応じて、柔軟にプランさせていただきます♪
