BMW2シリーズ218d アクティブツアラー(F45)のオーディオインストール事例

サウンドプロ自慢のインストール事例を御覧いただけるコーナーです。
豊富な写真と解説、関連の話題などもご覧いただけます。
当店ご利用前の作業レベルの評価や、施工プラン検討の材料としてご活用ください。
<事例No.657以前は税別表記です。読み替えをお願いします>

  • BMW218dのスピーカー交換の様子です

  • 事例No.456(お問い合わせの際にお伝えください)

    model

    BMW 2シリーズ 218d アクティブツアラー(F45)

    system

    メインユニット:純正
    ドアチューニング:フロント
    フロントスピーカー:BM1F20FSP?
    リアスピーカー:純正
    パワーアンプ:内蔵
    ケーブル:純正

    comment

    2シリーズのブライトオーディオパッケージ施工事例です。
    フロント3wayスピーカー交換とドア防振のプランF1 です。

    標準オーディオで未装備のツイーター付加と、スピーカーのグレードアップ+防振効果により、メリハリのあるサウンドを手に入れることができました。

  • ダッシュボード全景

    BMW218dのスピーカー交換の様子です

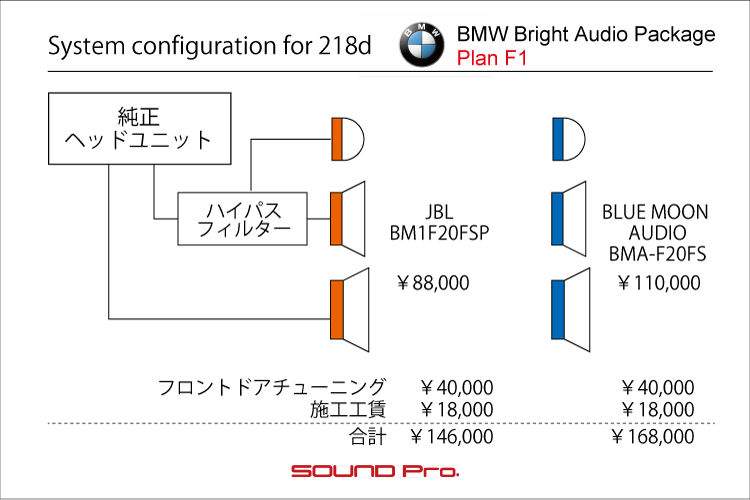

  • BMW218dのスピーカー交換のシステムチャートです

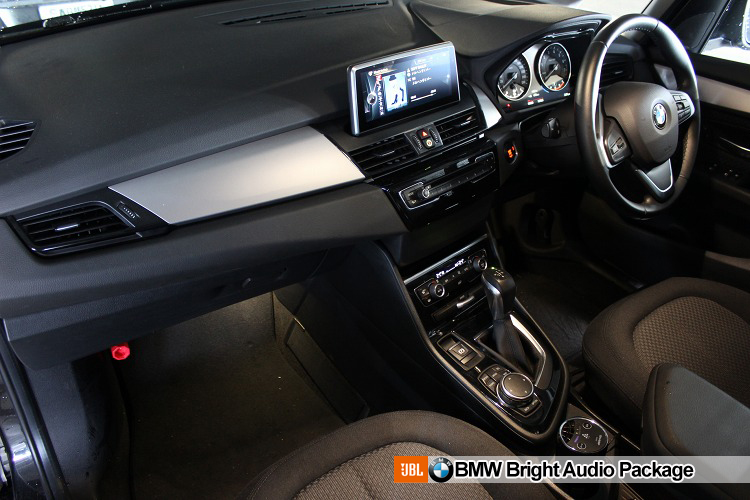

BMW218dのダッシュボードです。
BMW、メルセデス他、最近の新型車の多くに採用されている大型の横型モニターを備えた、すっきりしたコンソールです。
オーディオコントロール部、エアコンコントロール部等は独立しているところが欧州車らしいですね。

さて、今回はBMWオーナー様に好評のBMWブライトオーディオパッケージ の事例ご紹介です。
同パッケージは、BMW向けに設定したワンストップのサウンドアッププランで、フロントスピーカー交換とドア防振のF1、センタースピーカー交換も加えたF2、リヤスピーカー交換を加えたF1R/F2R、プロセッサーアンプを加えたF2-8/F1R-8/F2R-8と、7プランからお選びいただける、人気のパッケージです。

このプラン展開のうち、今回はフロントスピーカー交換のF1をご用命頂きました。
入念なドア防振でドア筐体をしっかりしたエンクロージャーに仕上げ、2シリーズ専用にセットされたJBL製ユニットに換装します。
1/2/3/4シリーズのスピーカー構成は、ミラー裏のツイーター、ドアのスコーカー、シート下のウーファーと3way構成になっていますが、当店のブライトオーディオパッケージでは、3way全ての交換を一度に行うことで、音質の向上と所要コストの低減を図っています。

  • フロントドア

    BMW218dのスピーカー交換前の様子です

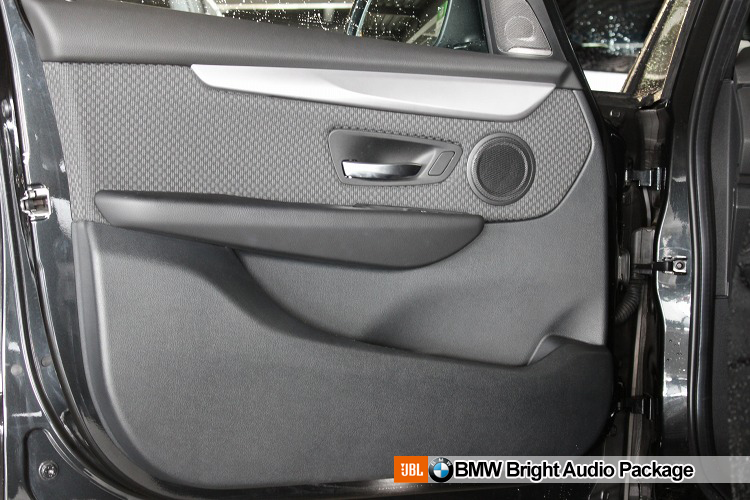

    ドアトリムの外観です。

    車体全長が4350ミリのツーボックススタイルの5ドアなので、コンパクトな印象です。
    前述の通り、3wayのうちのスコーカーのみドアについています。
    ドアオープナーの前方にあるのがそれですね。

    脱着は拍子抜けするほどカンタンで、ネジの本数としては、スイッチパネルの中とトリム下側、それぞれ2本づつの計4本です。

  • 第二段階

    BMW218dのスピーカー交換作業の様子です

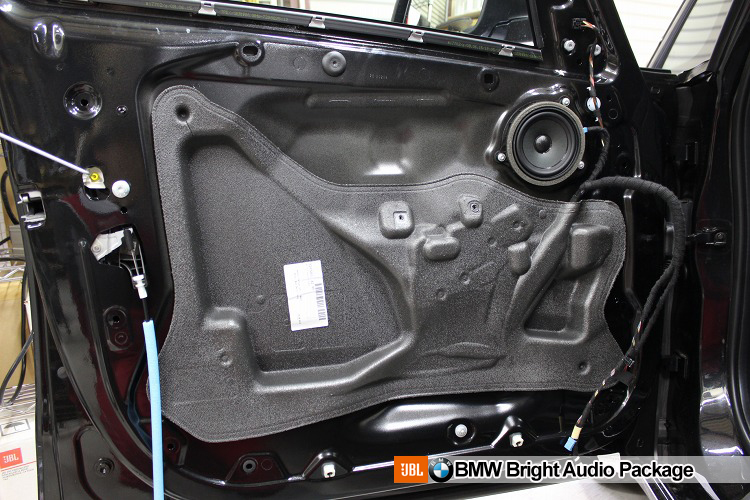

    ドアトリムを外したところです。

    現行の5シリーズ以上は、スピーカーがドアトリム側についていますが、4シリーズ以下は(一般的な車と同様に)ドアのインナーパネル側についています。
    スピーカーの稼働条件としては、インナーパネルについている方がバスケット(スピーカーのフレーム)が安定する分、ベターだと言えます。

  • 第三段階

    BMW218dのデッドニング・スピーカー交換作業の様子です

    作業に入ります。

    防振材の施工に先立って、スポンジ状のシートを剥がし、清掃、脱脂を済ませます。
    次いで、アウターパネルにオーディオテクニカの円形防振材、AT7560Rを貼ります。

  • 第四段階

    BMW218dのデッドニング・スピーカー交換作業の様子です

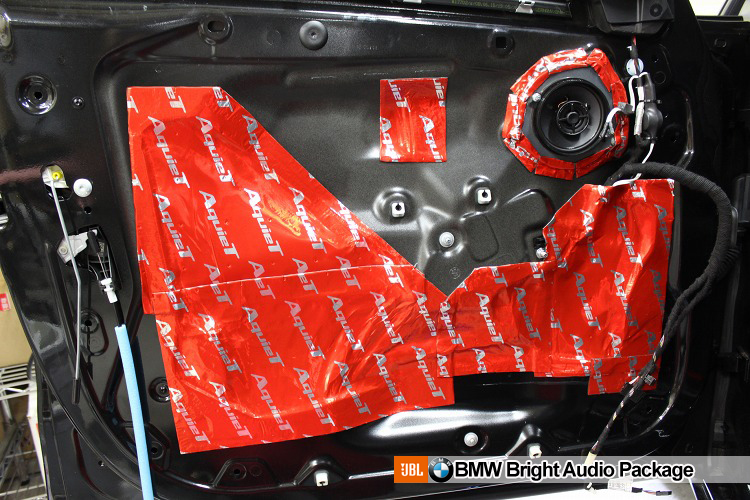

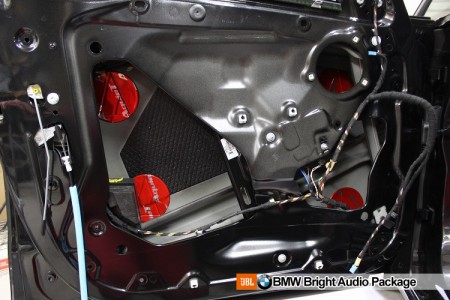

    次いでインナーパネルです。

    2シリーズ専用バッフル付きのJBL製スピーカーセット(BM1F20FSP?)を取り付けます。
    インナーパネルで使用する防振材はオーディオテクニカのAT7550Rです。スピーカーホール周りと、バッフル周辺を重点的に貼り込んでいきます。

  • シート下ウーファー

    BMW218dのウーファー交換作業の様子です

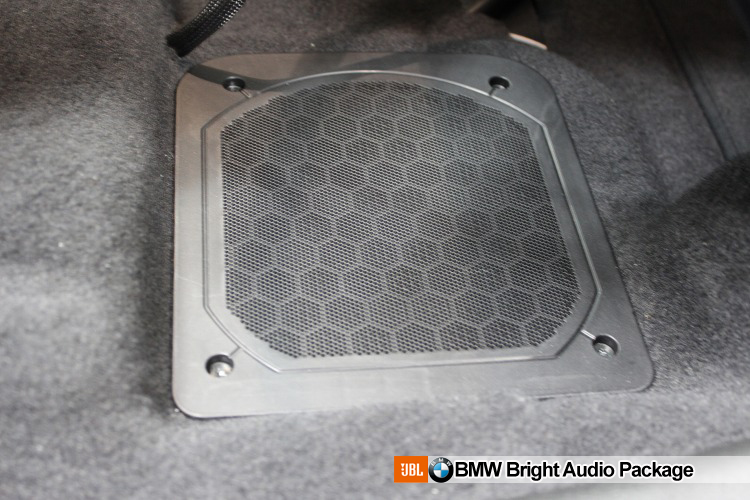

    ウーファーは前述の通りシート下におります。
    写真のように、フロアに埋め込まれる格好で設置されています。

    このカバーを外すと、16センチ径の純正ウーファーが収まっています。
    純正ウーファーはナゼか接着剤で固定されているので、剥がすのが一苦労です(T_T)

    設置位置がシート下ということで、一連の作業に際して、フロントの両座席を外すことになりますが、車両から降ろすとなると、シートに接続されているセンサー等のケーブルを抜くこととなり、バッテリのマイナスを外す必要が出てきます。
    そうすると、メモリーがリセットされてしまうので、シートのボルトを外すものの、ケーブルがつなげたまま、車外には取り出さず、浮かした状態で作業します。

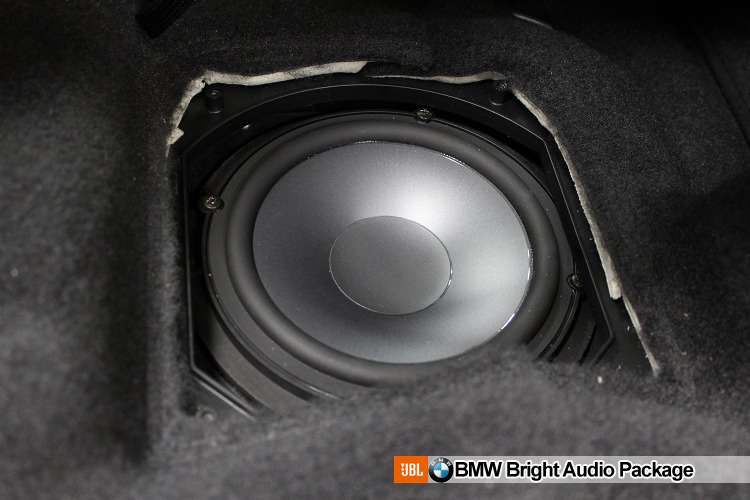

  • ウーファー交換後

    BMW218dのウーファー交換作業の様子です

    JBLスピーカーに交換後の様子です。

    写真ではわかりにくいですが、キット付属の専用MDF製バッフルを介して固定してあります。
    この後、グリルを戻して、シート下作業は完了です。

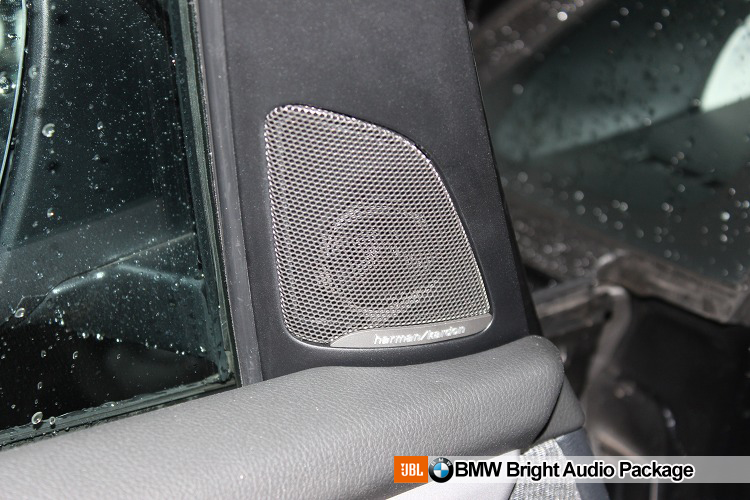

  • 純正位置ツイーター取付

    BMW218dのスピーカー・ツイーター交換作業の様子です

    ツイーターはミラー裏の純正位置にスッキリと収めます。

    純正位置といっても、この位置のツイーターがあるのはプレミアムオーディオ(Top Hi-fi)選択車のみで、標準オーディオ車にはついていません。

    よって、ディーラーよりハーマンカードンのエンブレムが付いたTop Hi-fi用のツイーターカバーを取り寄せて装着することとなります。

  • 作業後記

    BMW全車向けのオーディオグレードアップメニューとして提供中のBMWブライトオーディオパッケージのご紹介事例でした。

    BMWブライトオーディオパッケージはBMW専用のJBL製ユニットをきちっとフィッティングし、入念なドア防振を行うことで、純正とははっきり違うグレードアップを図る内容となっていています。

    メニューのバリエーションとしては、今回のようにフロントスピーカーのみの交換を行うF1を始めとして、センタースピーカーも交換するF2、リヤスピーカーも交換するF1R/F2Rの他、プロセッサーアンプ(audison Prima AP8.9bit)を投入して車室内の状況に合わせた音声信号の適正化を図るF1R-8/F2R-8と、ご希望とご予算に応じてお選びいただける幅を持たせています。

    純正の音に飽き足らないオーナー様に自信を持ってお勧めしたいパッケージです。
    どうぞご検討ください。ご質問やカスタマイズのお問い合わせもお気軽にとうぞ♪
    ご連絡お待ちしております。
