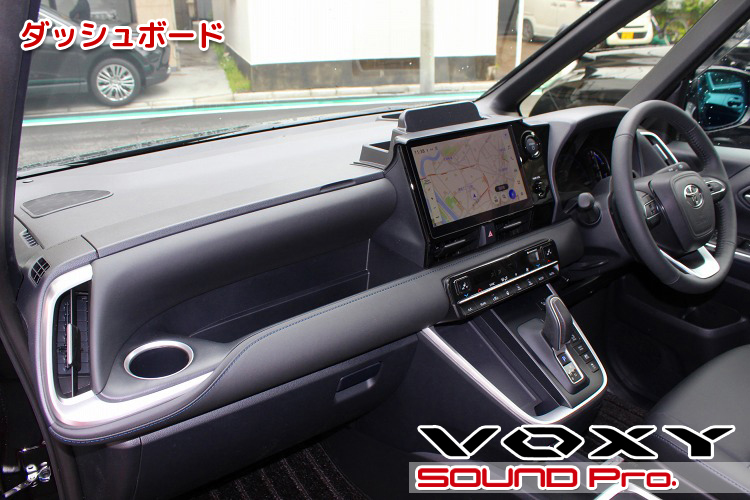

ダッシュボード

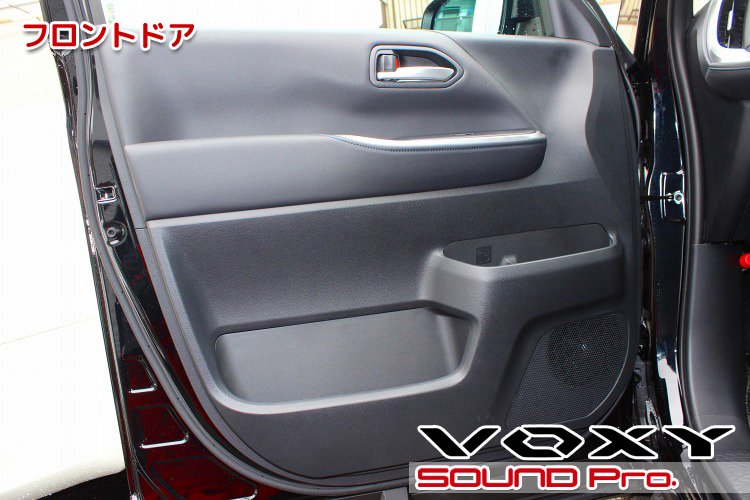

フロントドア

ドアの外観です。

ノアとヴォクシーで、それぞれのテイストに合わせて内外装の作りを変えてありますが、ドアについては共通です。
ドアの定位置についているスピーカーは16cm径で、純正アンプから入力される信号はローパス（高域カット）されています。
これに対して、純正の同軸ダッシュボードスピーカーにはハイパス（低域カット）されています。
（前後4スピーカー車（S-Z)の場合は、すべてフルレンジです。）

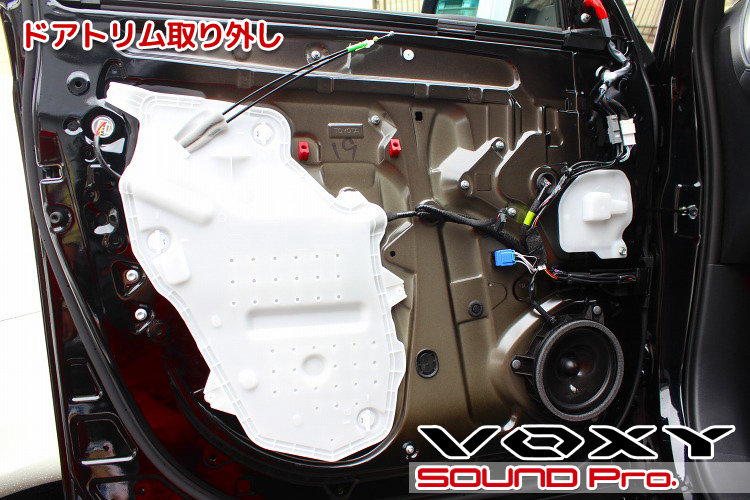

ドアトリム取り外し

ドアトリムを外したところです。

向かって左側に大きく設けられているサービスホールが、白い樹脂パネルによってフタされています。
当店では、ドア防振の大きく2グレード設けており、効果のマイルドな「ドアチューニング」の場合は、この樹脂パネルを活かしたまま、適所に防振材を配置していきます。
一方、効果の強い「デッドニング」の場合は、樹脂パネルを外して、サービスホール部分を含む、インナーパネル全体を防振材で覆います。

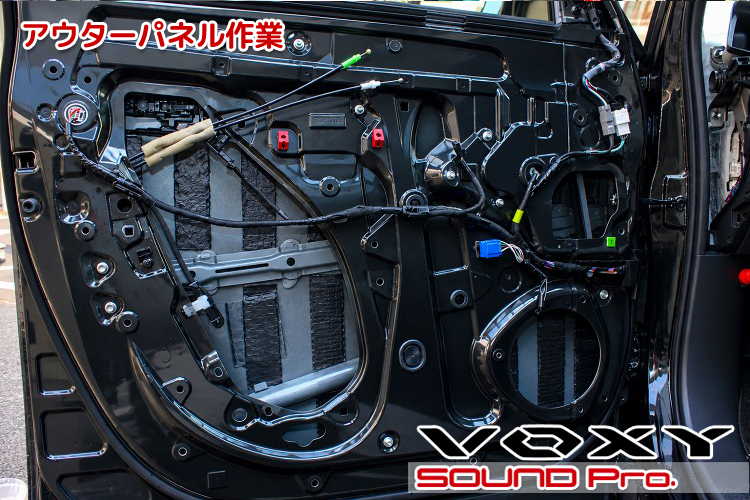

アウターパネル作業

アウターパネル側への作業が終わったところです。

樹脂パネルと純正スピーカーを取り外したら、清掃と脱脂を済ませて短冊状にカットした防振材を貼っていきます。

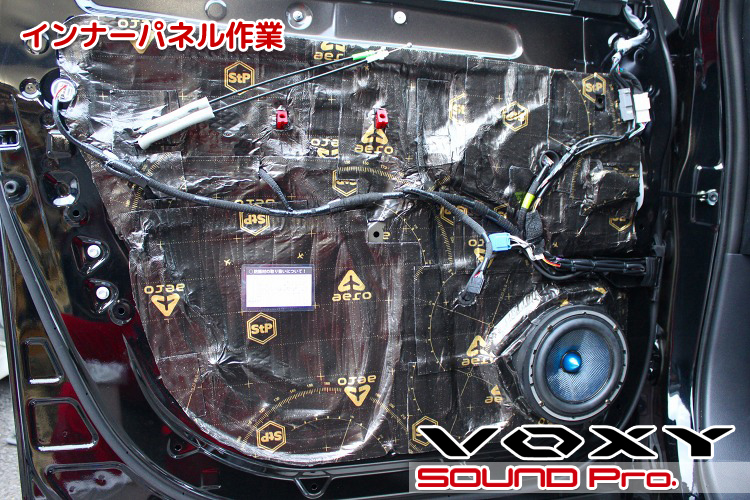

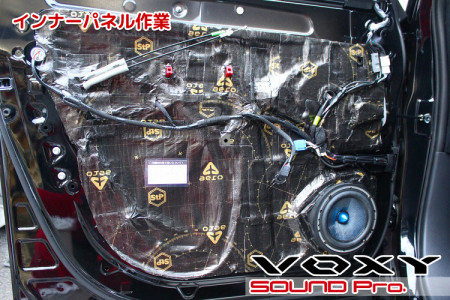

インナーパネル作業

インナーパネル側の作業を終えたところです。

ドア内にスピーカーケーブルを引き込み、バッフルを製作・固定して、インナーパネル全体を防振材で覆います。
円形のバッフルの内径には、スピーカー振動板の裏側から発生する排圧を逃がしやすくするためにテーパー形状（奥に行くほど広くなる）に加工してあります。ドアに設けられているスピーカーホールが狭い場合、スピーカーホールのフチがバッフル内面より内側に飛び出してしまって、排圧の逃げの抵抗になることがありますので、スピーカーホールを広げる加工を行いますが、トヨタの場合はスピーカーホールが大きいので、加工は不要です。

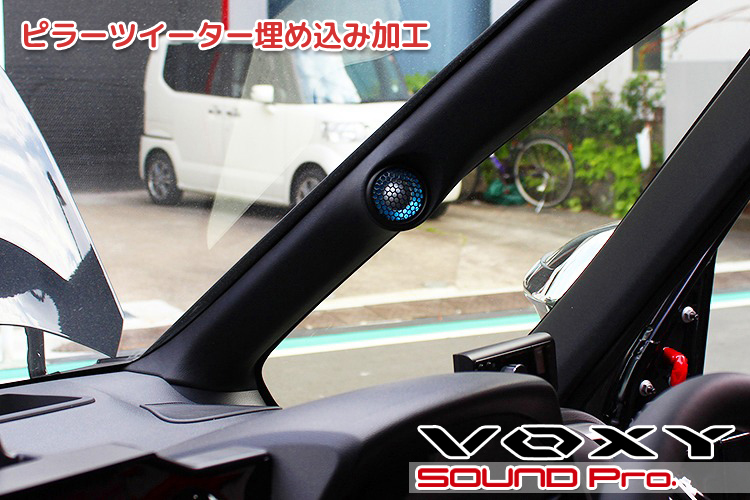

ピラーツイーター埋め込み加工

ツイーターの設置状況です。

オーナー様のご希望により、Aピラーの中程にツイーターを埋め込みました。
工程としては、取り付ける位置に対して、ツイーターの後部が入り込むように適宜切り抜いて、ツイーターの筐体を受け止めるリング状のMDFを固定し、パテで成形、表面を整えて、全体を合成皮革で覆うという流れになります。

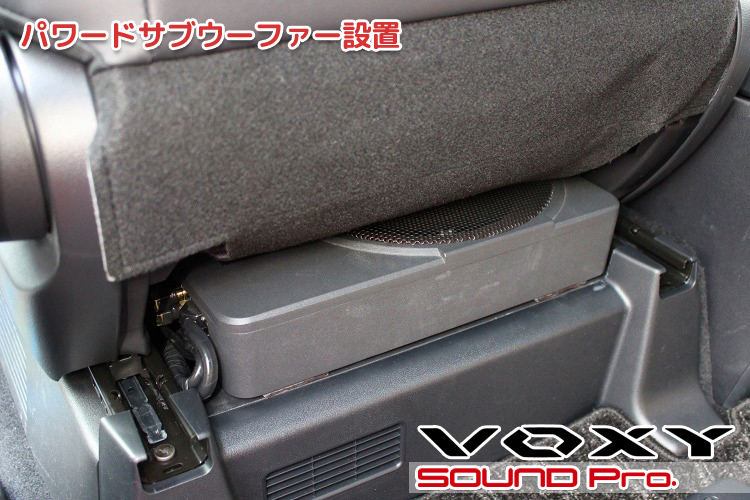

パワードサブウーファー設置

助手席下の様子です。

助手席下にパワードサブウーファーを設置したいという要望でしたので、試行錯誤しました。。
このお車は、ハイブリッド車ですので、運転席下と助手席下の部分にバッテリーが収められており、その分、フロア面が高くなるので、ガソリン車に比べてシート下のクリアランスがぐっと少なくなります。

とは言え、取り付け予定のパワードサブウーファーについては、寸法的にはなんとか収まりそうでしたので、写真のように設置できました。
しかしながら、シート座面の下に飛び出していたケーブルハーネスについては、少々整理する必要がありました。続きは次の写真をご覧ください。

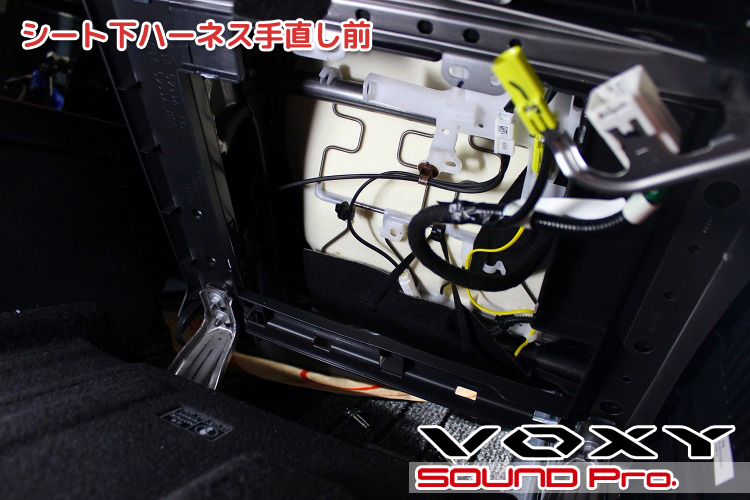

シート下ハーネス手直し前

シート下の様子です。

パワードサブウーファーと干渉しているシートのハーネスを確認します。
どうやら、移動できそうなので、移動して仮組して干渉を確認します。

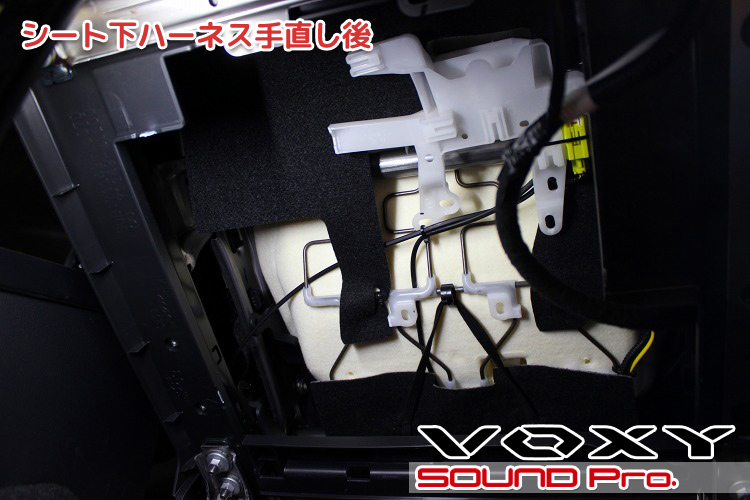

シート下ハーネス手直し後

手直し後の様子です。

配線をフラットに整理して、タイラップなどで固定し、サブウーファーと干渉しないことが確認できたので、この状態でシートを戻しました。

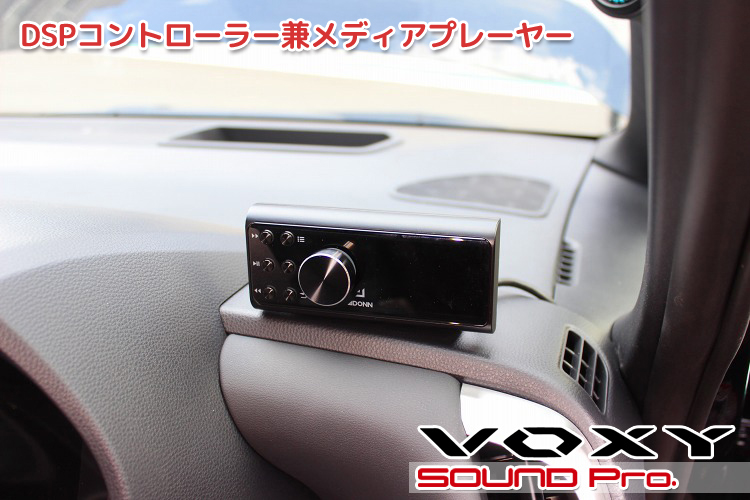

DSPコントローラー兼メディアプレーヤー

DSPコントローラーの設置状況です。

冒頭でご説明しましたように、DSPのコントローラーとメディアプレイヤーを兼ねた商品です。
USBメディアを接続して、DSD256、APE、FLAC、WAV、M4A、MP3といったファイルを再生することができます。
DSP本体とは、光/同軸でデジタル接続するので、本機とDSPだけでハイレゾ再生が可能です。
なお、アナログ（RCA）で出力したい場合は、別途オプションのDAコンバーターDAC-Z10（税込13,200円）が必要になりますのでご留意ください。

ついでに、需要の多いブルートゥース接続についても触れておきます。
今回、使用している Z600DSPには、Bluetoothレシーバー機能が内蔵されていますので、入力ソースをBluetoothに切り替えることで再生は可能です。しかしながら、このコントローラー操作によって選曲や停止・再生といった操作は出来ません（ボリューム操作のみ可能です）
その点、最近発売された DSD-Z100（税込143,000円）では、当機にBluetoothレシーバーを内蔵しているため、BT再生に関わる一切の操作が当機側で可能になります。

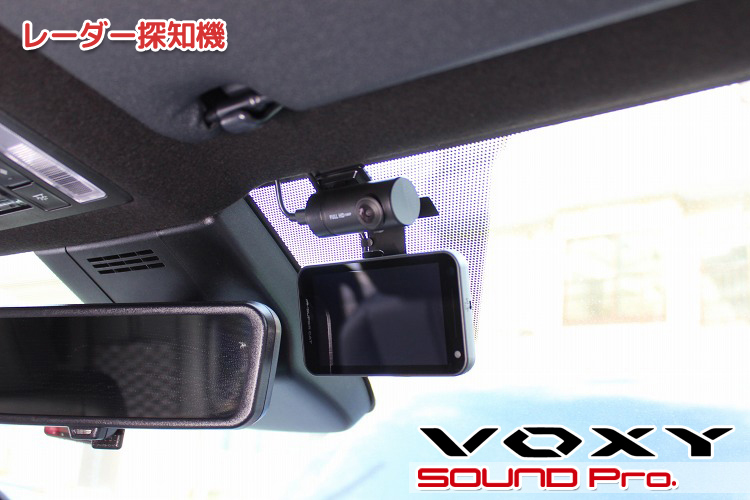

レーダー探知機

最後はレーダーの設置状況です。

定位置ですね。視線移動が少なくて済むミラー付近にレーダー探知機を設置しました。

作業後記

今回はヴォクシーのサウンドアップ事例を御覧いただきました。

この車は12スピーカー仕様ですので、8人定員を優先してS-Zグレード（4スピーカー一択）を購入されたオーナーさんからすると羨ましい限りですが、皆さま、満足の基準はそれぞれですね。総額65万円相当の投資をしていただくことになりました。

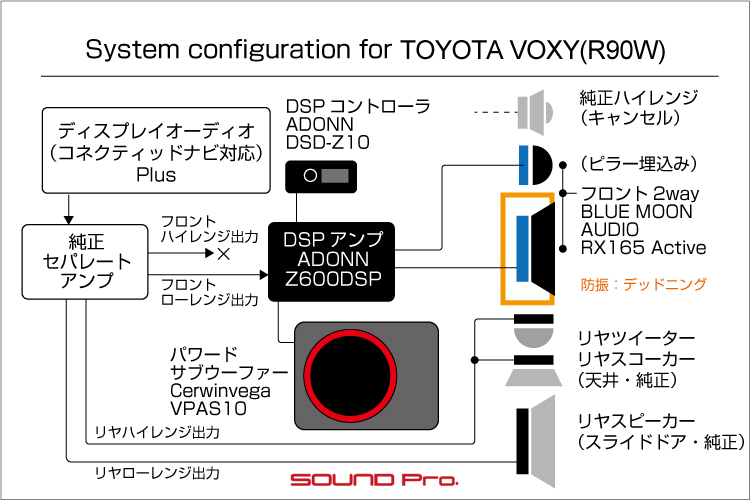

システム的には、フロント2way＋パワードサブウーファーを6chのDSPで鳴らすシンプルな構成ですが、20万円クラスのスピーカーが予算を押し上げていますね。
