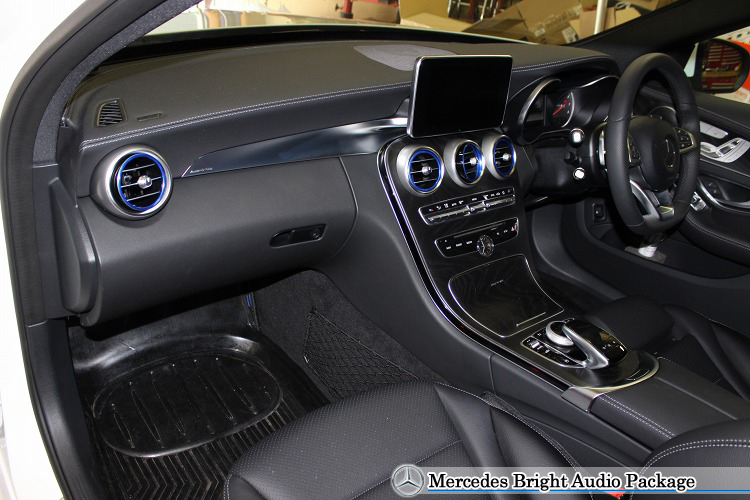

ダッシュボード全景

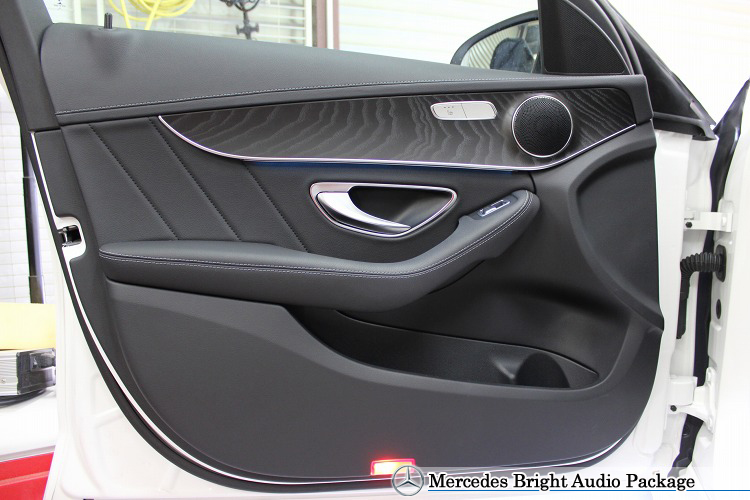

フロントドア全景

ドアの内装の様子です。

上段前方のスピーカーグリルの下に8cmサイズのスピーカー、ミラー裏にツイーターがそれぞれ装備されています。
低域については、助手席側の足元に埋め込まれているサブウーファーが受け持ちます。

サブウーファーの信号は、ごく一般的なステレオのミックスモノラル方式ではなく、ステレオの片チャンネルがそのまま供給されているようです。

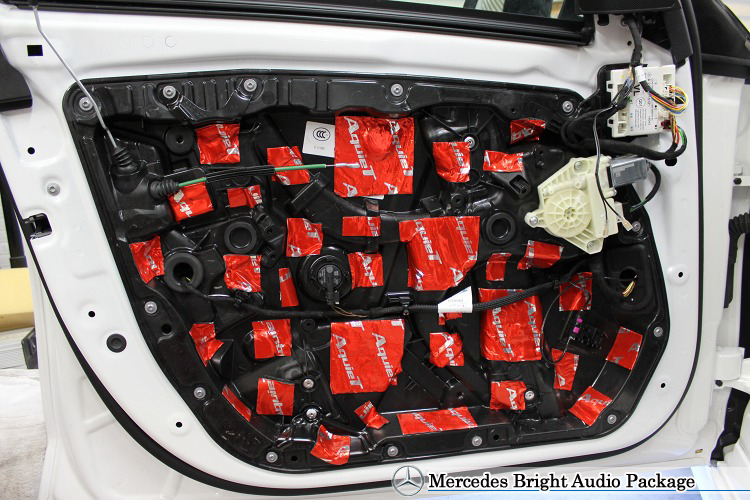

フロントドアインナー（モジュール）パネル

内装を外したところです。
いわゆるモジュールパネル方式ですね。樹脂製パネルの外側にウインドウモーターや、ドアオープナーのソレノイド等が取り付けられています。

このクルマは、上述の通り、ドアの内装の裏側にスピーカーが付いているので、この写真のモジュールパネルと、ドア内装とに囲まれた空間がエンクロージャー（スピーカーボックス）の役割をします。
よって、ご覧のようにモジュールパネルと（後出の）ドア内装とをそれぞれ防振することになります。

防振材はお馴染みのオーディオテクニカのAT7550Rを使い、適宜間隔を開けながら、全体的に抑えていきます。

なお、ドアの外側の鉄板（アウターパネル）側には、用がありませんので、モジュールパネルは外していません。
スピーカーケーブルはパネルを通っていますが、ちょっとしたコツでクリアしています。

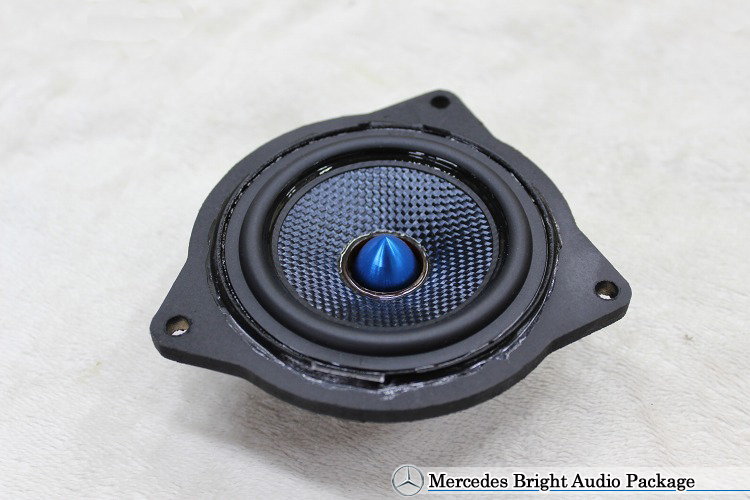

フロントスピーカー

ドア内装のスピーカーの交換に先立ち、フィッティング用のバッフルを製作しました。

BLUE MOON AUDIOMX080は純正と同じ8cm口径ですが、そのままポンと交換出来るわけではありません。
純正スピーカーを外して型紙を作り、MDFを使ってバッフルを制作します。

一般的にスコーカー・ミッドと呼ばれる小口径ですので、重低域こそ出ませんが、カーボンファイバー素材、ネオジムマグネット、フェイズプラグとハイエンドな作りとなっており、当店の評価も非常に高いユニットです。

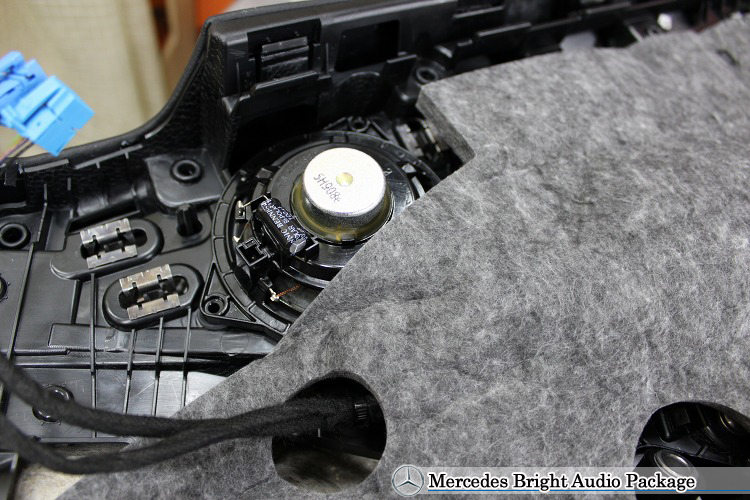

ドアスピーカー（裏側）

ドア内装の裏側に見える純正ユニットです。
グレーの掛け布団は、純正の防音材です。

前コマでご覧に入れたバッフル制作に際し、このユニットを外したわけですが、、取り外すのにしばらく考えてしまいました。
ネジが無いんです。

ごく少数のネジだったり、リベットだったり、ひねるだけだったりと、割りと多様性があるのですが、今回は手がかりが見当たりません。よくよく見てみると、、はまっているだけでした。ゴムブッシュでギュッと押し込んでおしまいです。
オーディオ屋の立場からすると、そ、そ、それはないっしょ；；と脊髄反射してしまいますが、海を超えずとも、多様な思想がありますものね。こういうこともあるでしょう。

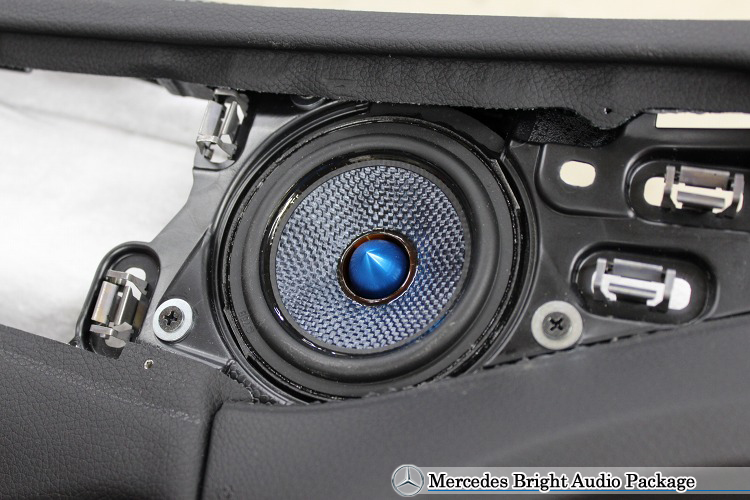

ドアスピーカー（表側）

下ごしらえしたスピーカーを取り付けてみましょう。表側から見た写真です。

この上にメッシュグリルパネルがかぶさる仕組みです。
純正スピーカーの段階では、前述のとおり、キュッとはめておしまい♪方式でしたが、今回は作成したバッフルを使ってしっかりネジ止めしています。ユニットの左右下方と上端にちょっと見えているネジがそれです。

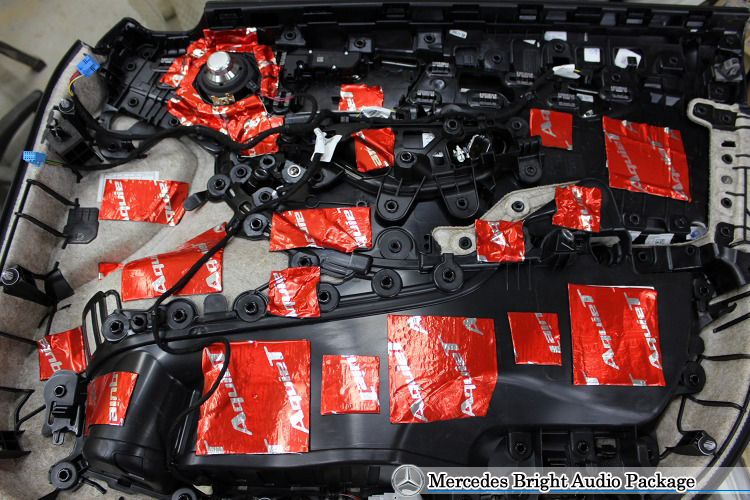

ドアトリム裏側

それでは、内装の裏側の防振を進めてまいります。

防振材はモジュールパネルと同じくオーディオテクニカのAT7550Rをを使います。
モジュールパネルと比べて、素材の違いを含めて、複数の部材が組み合わされている分、きしみや共振が生じやすいので、相応の配慮をしつつ、作業します。
とはいえ、さすがメルセデスですね。剛性を確保するためでしょう、偏執的とも思える程、接合ポイントがたくさん設けてあり、いずれもガチガチに留めてあります。

この上に、遮音シートをかけて、ドアにはめ戻します。

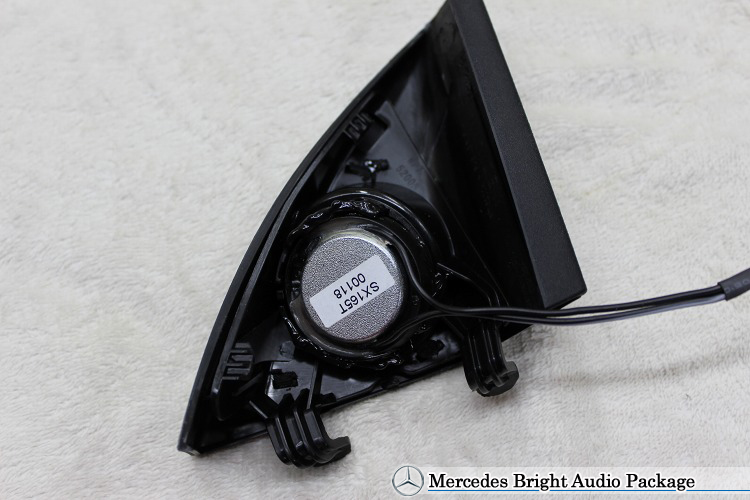

純正位置ツイーター取付加工

ミラー裏のカバーにツイーターを装着します。
今回のおクルマは標準仕様車ですが、メーカーオプションのプレミアムオーディオ用のツイーターカバーが共用されているので、取り付け場所をこしらえる必要はなく、比較的容易に取り付けられました。

ツイーターは、BLUE MOON AUDIOのSX165用のユニットを使っています。同ブランドなので、当然馴染みは良いです。
接続にあたっては、標準のフルレンジ1個から、スコーカー＆ツイーターの2wayに別れますので、ユニット間の音程の帯域を分割するためのネットワークが必要になります。
これは、当店でオリジナル製作して装着しました。

今回のおクルマのインストールの様子のご紹介は以上です。
以下、2コマ追加して、メルセデスブライトオーディオパッケージのプランを2コースご紹介します。

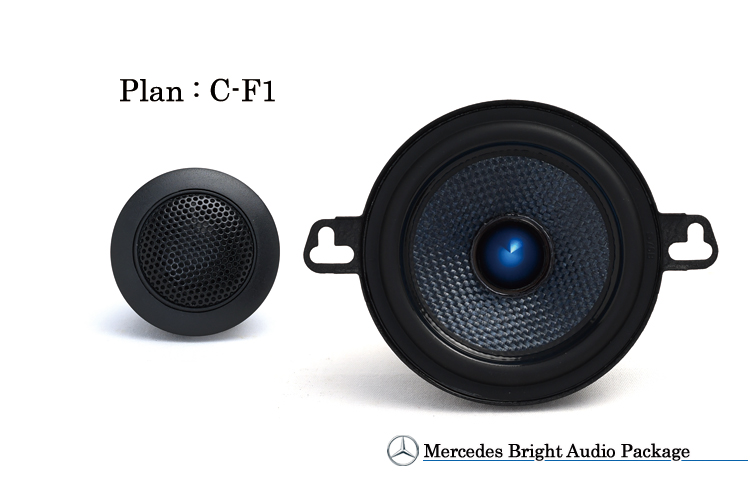

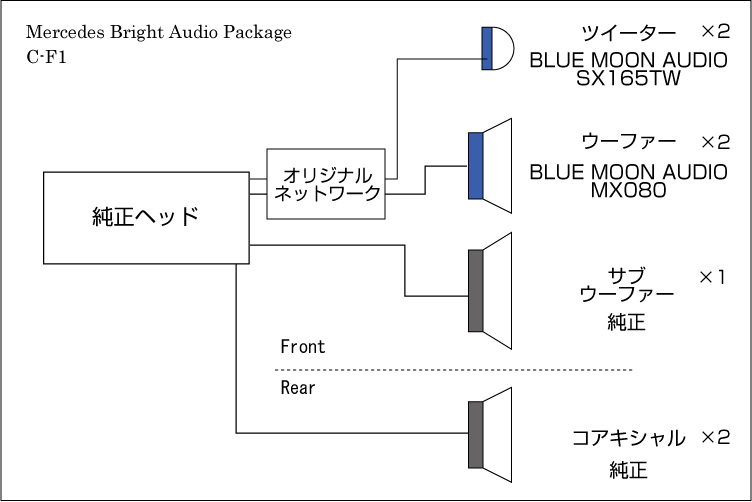

メルセデスブライトオーディオパッケージF1

ドア防振によってスピーカーの稼働条件を整えたうえで、ドアスピーカーをブルームーンオーディオのハイエンドユニットに交換し、ツイーターも追加することで、大幅な表現力の向上を図るプランです。

冒頭の再掲になりますが、プラン内容は以下の通り。費用は145,000円です（明細は下です）
・8cmドアスピーカーをBLUE MOON AUDIOのMX080に交換（オリジナル専用バッフル使用）
・ミラー裏にBLUE MOON AUDIOのツイーターを新規に設置
・両ユニットの帯域を分割するオリジナルネットワークを介して純正デッキと接続
・ドアの防振加工（内装の裏側とドアのインナーパネルの表側の両面）

明細は以下です。
ツイーター（SX25T）18,000円
ウーファー（MX080）30,000円
デッドニング一式　40,000円
バッフル　8,500円
ネットワーク　6,000円
ハイパスフィルター　3,500円
ツイーター取付加工　6,000円
施工工賃　20,000円
--------------------
132,000（税別）

(*1)2016.10.14に価格を訂正いたしました。145,000→127,000

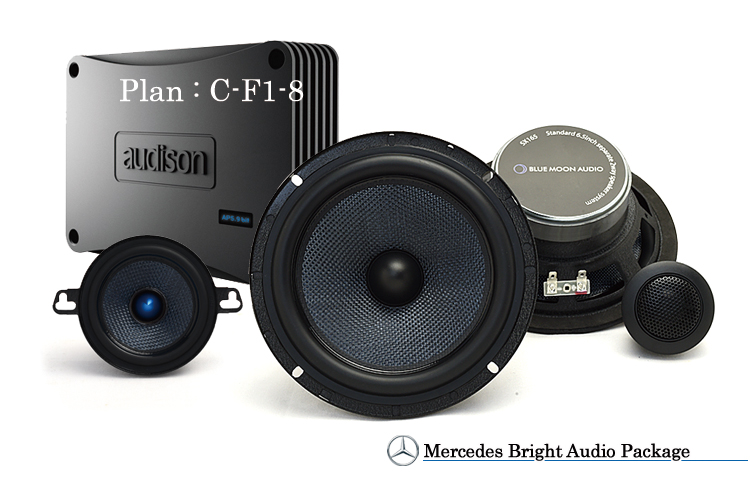

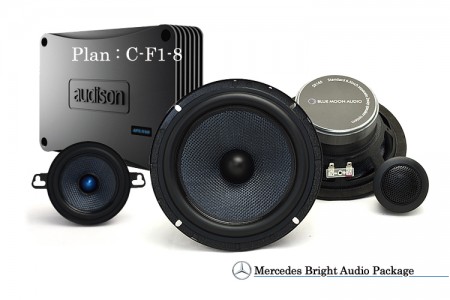

メルセデスブライトオーディオパッケージF1-8

こちらは、C-F1にプロセッサーアンプを加えて、全ユニットの出力個別に制御（帯域分割・タイムアライメント・イコライジング）し、音場の最適化を図る上位プランです。

社外ユニットへの交換は、F1のツイーターとドアスピーカーの2ユニットと、足下のサブウーファーも含みます。F1ではオリジナルネットワークを介してひとまとめに運用していたツイーターとドアスピーカーをプロセッサーから個別に制御する他、左右のリヤスピーカーも制御対象に入れますので、6.1chの制御となります。
（ツイーター×2、ドアスピーカー×2、リヤスピーカー×2、足下サブウーファー×1）

価格は328,150。明細は以下です。
ツイーター（SX25T）18,000
ウーファー（MX080）30,000
サブウーファー19,000
デッドニング一式40,000
バッフル8,500
ツイーター取付加工6,000
サブウーファー取付加工15,000
プロセッサーaudisonAP8.9bit100,000
配線一式20,650
施工工賃50,000
プロセッサセッティング20,000
--------------------
327,150（税別）
2016.10.14サブウーファーも交換する内容に改訂しました

当プランをベースにしたカスタマイズも柔軟に対応いたしますので、なんでも御相談ください！
