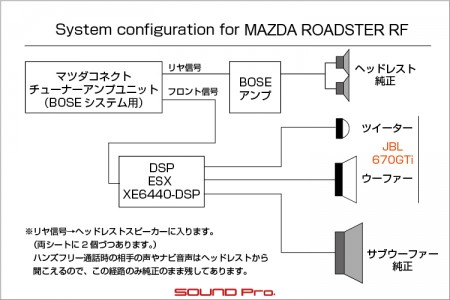

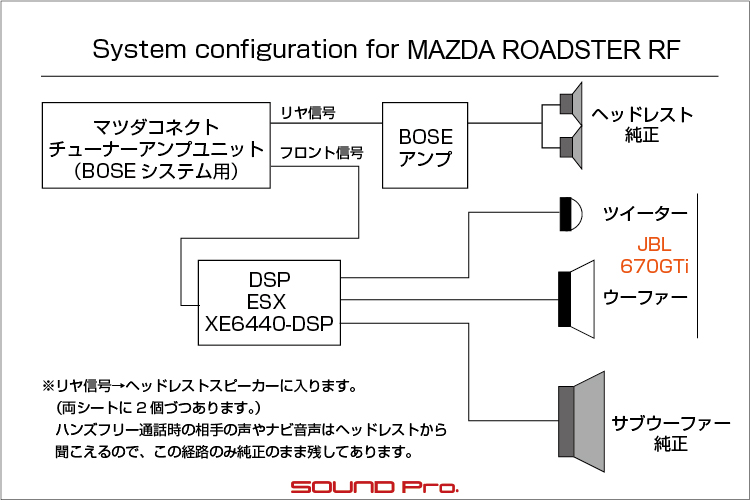

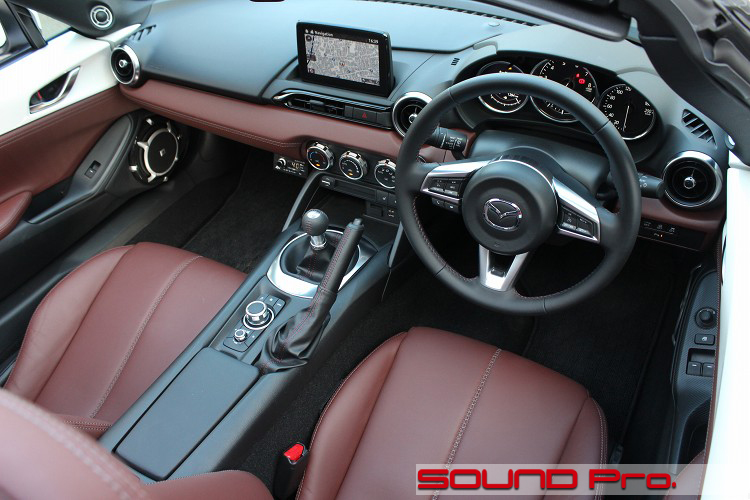

ダッシュボード

フロントドア

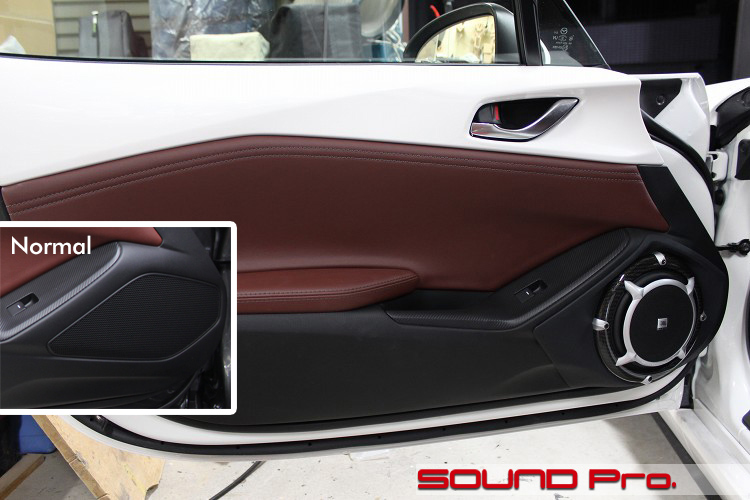

ドアの外観です。

作業工程のご説明はこれからですが、まず出来上がりからご覧頂きます。
左の囲みの中が、施工前のスピーカーグリル周りです。なかなか手間がかかっていることがご推測いただけると思います。

670GTiのウーファー径は16センチあり、（内装をいじらない）インナーバッフル形式であれば、十分に収まるサイズですが、付属のグリルを取り付けるために、内装にあった標準のスピーカーグリルは取り外し、さらに、裾野を拡大して本格的なアウターバッフルを形成しています。

グリル部分をよくご覧いただくと、グリルの上側の取付面が凹ませてあるのがおわかりになると思います。
これは、2.5センチほどあるグリルの出っ張りを抑えるための細工です。
凹ませる寸法の検討にあたっては、いきなりステーキ通いでメタボ気味の店主が何度も乗降テストを行いました。

なお、囲みのクローズアップ写真との比較だとわかりにくいですが、直径の大きなグリルを収まりの良い場所に取り付けるために、スピーカーの中心を数センチ下方にずらす加工を行っています（加工の詳細については後述）。

企業秘密公開シリーズ--バッフル製作

今回のアウターバッフルは特に凝った作りになってるので、製作工程の一番秘密にしたいところをお見せいたします。

一般的なアウターバッフルだと、スピーカーを取り付ける部分が山の頂上になります。

そういった場合の製作の手順は、?まずMDFのリングの高さ＝山の頂上部分の高さを最初に決め、?アウターバッフルのアウトラインの線を引いて、?頂上から裾野に向かって、なだらかにパテを盛り下げて行く格好になります。
工程としては【1】内装を予め切り開く【2】MDFリングを仮固定する【3】裾野に向かってパテを盛る・・の大まかに3ステップになります。

これに対して今回は、標準のスピーカーグリルがついている部分に一定の高さがあるため、二階建てになるJBLのグリルの出っ張りを出来るだけ抑えたいという事情がありました。

このため、グリルを除くバッフル部分だけでいくと、外周の上側のちょっと下ったあたりが一番高くなっています。そうなると、上記のようなMDFのリング部分を頂上に見立てて、裾野に向かって下りていく工法はとれない。ということなります。

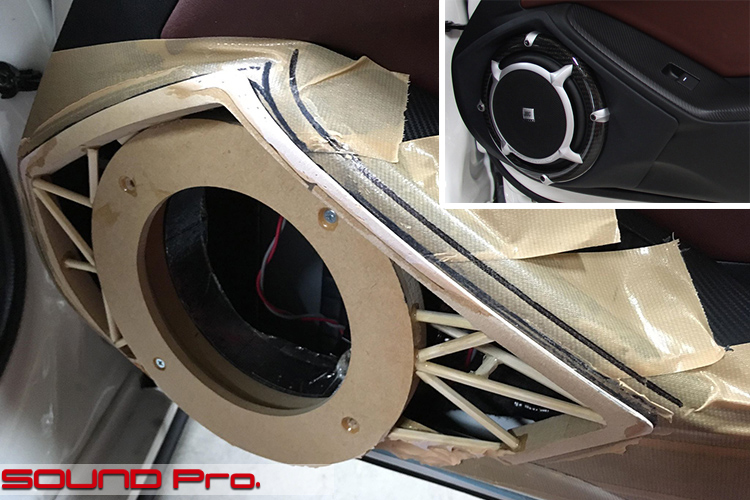

そのため今回の事例では、?阿蘇山の外輪山のように高低差のあるアウトラインに沿ったフレームを作って固定し、?リングの位置を決め、?MDFリングとフレーム間に骨材を渡して連結し、?骨材を足がかりにしながらパテを盛るという流れになっています。
工程としては、【1】内装を切り開く、【2】アウトラインフレームを制作する【3】MDFリングを仮固定する【4】連結する【5】パテを盛るという5ステップになります。

だいぶ手がかかりましたが、どうやってカタチにするか頭をひねるのは楽しいですし、出来上がったときの達成感には無二のものがあります(^o^)

あと、今回の造形について、音響の観点から一言加えさせていただきます。

アウターバッフル化の目的は、スピーカーの振動板の周囲の障害物・凸凹をなくし、音の波動がスムースに放射される条件を整えることです。
その達成のため、内装の中で鳴っている純正スピーカーの位置を内装の表面まで高めてやり、「視界を遮るものゼロ状態」にしてあげるわけです。

その観点で写真を見直してみると、バッフルの上側には依然として出っ張りがあり、「デザイン優先で視界ゼロじゃになってないじゃん。」と突っ込まれそうです。
しかしながら、今回の設計の前提であるJBLのグリルの厚みを考慮すると解釈が変わってきます。。このグリルの外周にはツヤツヤしたカーボンのリングが付いていますが、このリング部分の高さと、アウターバッフル上端の高さをほぼ同じにしてあるのです。

スピーカーの稼働条件として、グリルのリングの存在が大前提となるので、リング至近に突起があっても、この厚みと同等以下に抑えておけば、障害はほぼ無視できるという解釈を行い、このデザイン決定に至っています。

設計インプットから仕様決定、製作までの一連の流れはインストーラー江口くん（旧・江口様）が一手に担当させていただいております。毎度の事ながらグッジョブです。江口くんマシン・渾身のスープラはコチラ

アウターパネル防振

ちょっと音飛びして恐縮ですが、アウターパネルをいじっているところです。

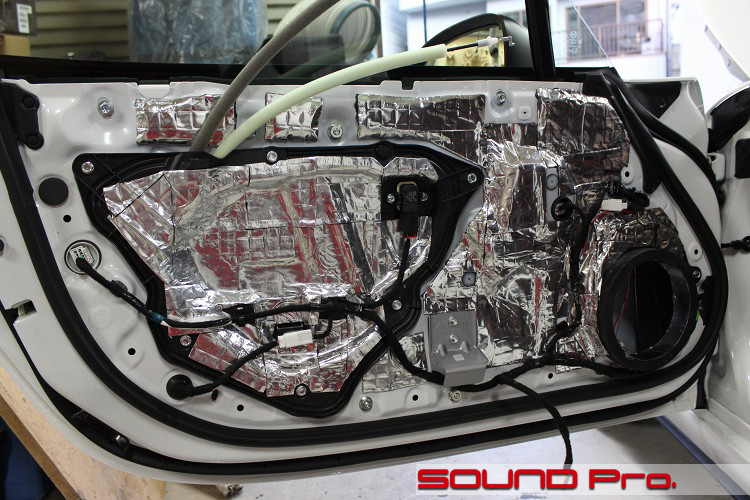

内装を外して、サービスホールをカバーしているパネルとスピーカーを外した後、アウターパネルを脱脂清掃します。
アウターパネルには、短冊状にカットしたサイレントコートのSC-M4-2.4（少し厚手のタイプ）を貼り付けます。

次に、スピーカーケーブルをドア内に引き込みます。（右下に伸びている赤灰の線です）
最後に、鉄板の加工です。

前述のように、アウターバッフル化に伴って、スピーカーの中心位置を下方にずらすために、もともとのスピーカーホールを下方向に拡大するようにカットしています。
ご覧いただくと楕円状になっているのがおわかりになると思います。この下半分の円弧に沿って、670GTiのおしりが収まることになります。

なお、切断面の防錆処理としてタッチアップペイント＋アルミテープの養生を行っています。

インナーパネル防振

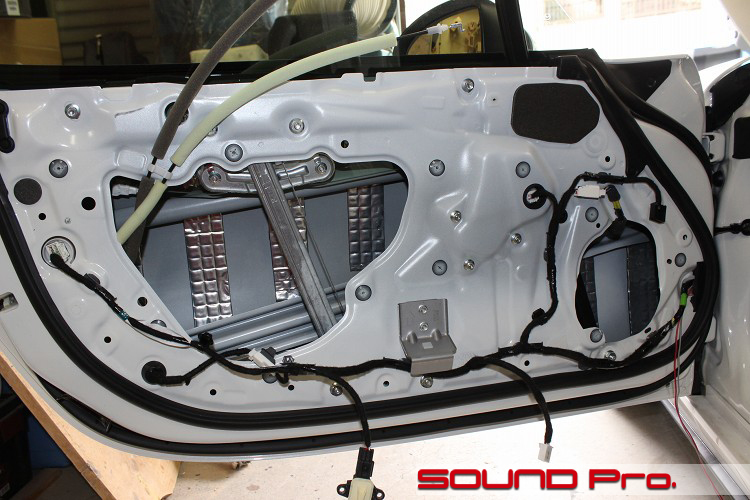

それではインナーパネル側に移ります。

黒いバッフルが付いているのがわかりますね。
アウターバッフル化に伴って、純正スピーカーよりも高い位置のスピーカーをせり出させることになりますので、その分、バッフルの背も高くなっています。内面はお約束のテーパー形状です。奥に行くほど広くなっています。仕上げに貼ったアルミ・ガラステープも見えますね。

このカスタムバッフルを固定して、サービスホールを塞ぐ樹脂パネルを戻したら、防振材で全面に重み付けをしていきます。

デッドニングの目的は?気密性の確保と、?ビビリ耐性の向上ですが、一般的な「穴だけのサービスホール」に比べて、樹脂パネルが防振材の足場になってくれるので、??の両面でアドバンテージがあります。

厳密には、インナーパネル（鉄板）と樹脂パネルとの境界もビタッと貼ってしまえると完璧なのですが、整備目的でドア内にアクセスする際に、一部貼り直しの必要が出てきますので、現実的な判断として境界は避けています。

Aピラー加工

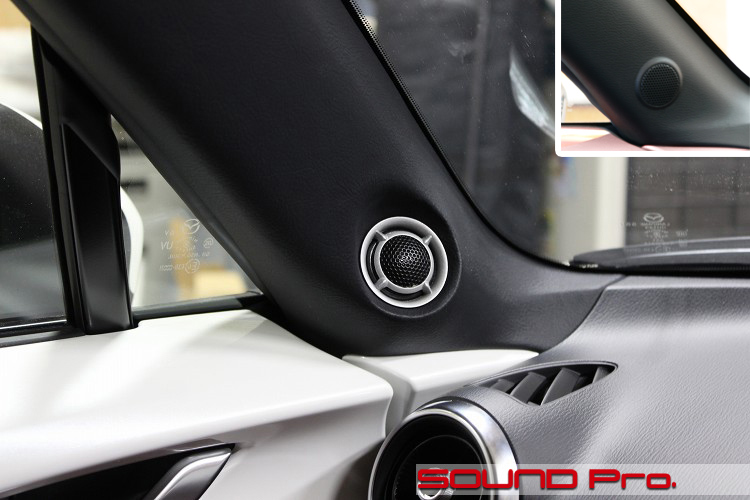

次にAピラーに移り、ツイーター取り付け状況をご覧いただきます。
例によって、右上の囲みが標準の外観です。このグリルの奥に純正ツイーターが設置されています。

純正はピラーの面に沿って取り付けてありますが、今回の埋め込み施工に際して、角度をつけています。
この角度の設定については、ショップさんによっていろいろ学説？があるのですが、当店では運転席と助手席の中央で交差するようなイメージで、ルームミラー方向に向けています。

ツイーターの向きをレーザーポインターを使用して狙いを調整しますが、ピラーからできる限り出っ張りを減らしたいので
上半分を埋め込むようなデザインにしています。
ツイーターは、運転席と助手席の中央で交差するようなイメージでルームミラーに向けて角度を固定しています。

埋め込みの加工に際しては、できるだけ出っ張りを減らすために、上半分を凹ませてアゴを出すような角度・深さで工作しています。
凹ませた上側は、波動の放出のガイドになるように、ホーン形状に仕上げています。

加工したピラーの表面の仕上げについては、面の起伏が大きなときは、塗装か起毛仕上げになりますが、今回のように面がマイルドなときは合成皮革を貼って仕上げます。
工程としては、パテ盛りなどの加工後、表面をならしてからスプレー式のボンドを塗り、合皮を貼ることになります。結局、合皮で覆うんだから、下地はそこそこでいいんじゃないの？という気がすると思いますが、ひげそりの刃一枚分くらいの厚みの凹凸でもハッキリわかるくらい、表に響きます。よって、丁寧な作業が求められます。

DSPコントローラー

（一般的なクルマの）グローブボックスがあるあたりです

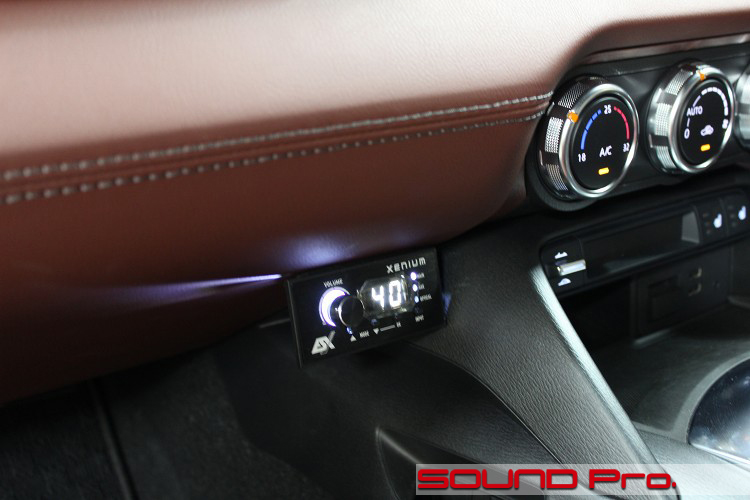

こちらにDSPのコントローラーを設置しました。
一般的なDSPのコントローラーの機能は・・

?プリセットメモリの切り替え
音響のセッテングを複数登録した場合の選択を行う。
ドライバーにピッタリ合わせた設定、助手席の女子もそれなりに聴ける設定など。

?入力ソースの切り替え
メイン入力のマツダコネクトのスピーカー出力の他、RCA入力、光デジタル入力の最大3択からセレクト。

?デジタルソース再生時のボリューム調整
メイン入力の場合の音量調整はマツダコネクトのボリューム、AUX入力の場合は端末のボリュームでそれぞれ調整しますが、デジタルソースの場合は、端末側で調整できないので、このコントローラーのボリュームで調整。

・・・役割は上記3点で、先々デジタル入力も視野にいれて頂いているものの、現状のソースはメインのマツコネのみ。音響設定も1パターンなので、いわゆる先行投資ですね♪（といっても付属品ですが(^o^)）

あと、このLED照明の色。割とポピュラーなのはヒ〜リングなブルーですが、白もなかなか趣があるんですよ。
無機質で冷淡で、ハレーションがどことなくブレードランナーのテイスト。雨降りの高速夜道がぴったりきそうです。

DSP本体

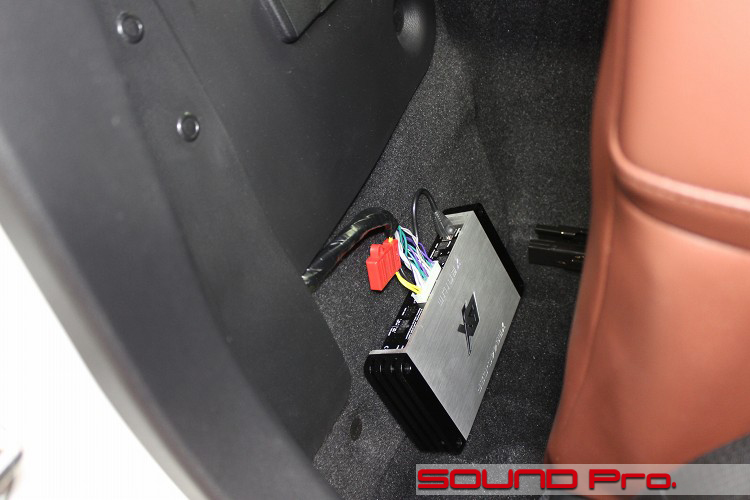

最後はDSP本体の設置状況です。

前述のとおり、運転席後方の壁面に設置しました。
ボディサイズは216 × 120 × 40 mmと大変コンパクトなので、一般的なクルマであればどこかしら隠して設置できるのですが、ロードスターのなかでもこのRFはとにかくスペースがないんです。
一応、収納ポケットという選択肢も無くはないんですが、そこは温存するとなれば、残るはこのあたりですね、という経緯です。
