F22・2シリーズのスピーカー交換です

BMW  M235i(F22)

システム
メインユニット:純正
デッドニング:フロント
フロントスピーカー:BLUE MOON AUDIO(BMA-F20FS)
リアスピーカー:純正
パワーアンプ:純正
ケーブル:kaiser swing

コメント
BMW向けワンストップ・サウンドアップサービスとして人気のBMWブライトオーディオパッケージを、これまた当店人気のBLUE MOON AUDIO製BMW用スピーカーキットを使って組みました。

クセの少ない正確な描写は流石です。

ダッシュボード全景


BMWM235iのデッドニング・スピーカー交換の様子です

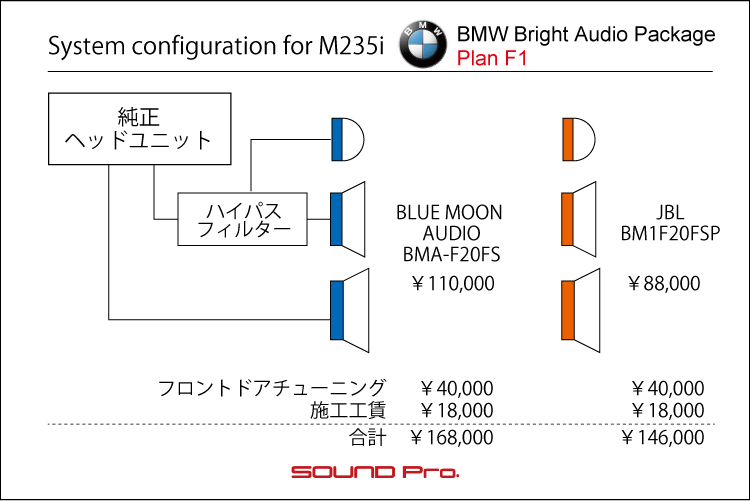

BMWM235iのスピーカー交換のシステムチャートです

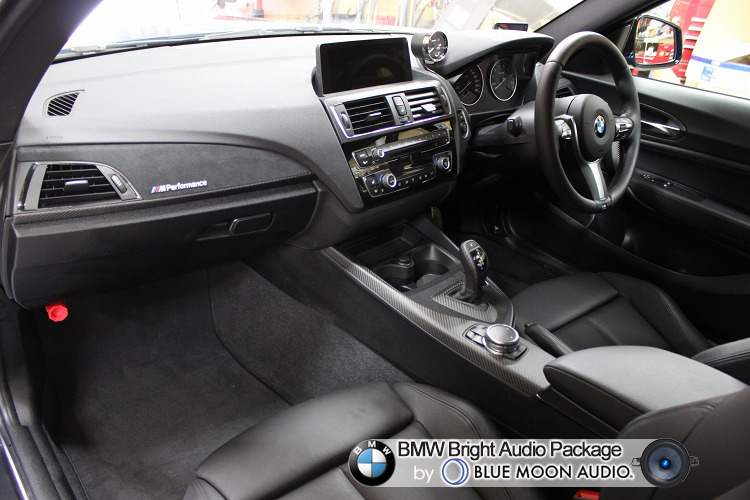

モノトーンの世界にウットリしてしまうM235iのダッシュボードです。

グローブBOX上のM Performance」のバッヂがステイタスの光をキラキラと放っております。
スポーツモデルですが、内装はカーボンではなく、しっとりとしたアルカンタラを基調としており、ラグジュアリスポーツ路線という感じでしょうか。

さて、今回はBMWオーナー様に好評のBMWブライトオーディオパッケージ の事例ご紹介です。
同パッケージは、BMW向けに設定したワンストップのサウンドアッププランで、フロントスピーカー交換とドア防振のF1、センタースピーカー交換も加えたF2、リヤスピーカー交換を加えたF1R/F2R、プロセッサーアンプを加えたF2-8/F1R-8/F2R-8と、7プランからお選びいただける、人気のパッケージです。

BMWブライトオーディオパッケージに使うスピーカーは、各シリーズ専用にセットされたJBL製ユニットがデフォルトになっておりますが、今回は当店で人気の新興ブランド「BLUE MOON AUDIO」からBMW用に発売されたキット(BMA-F20FS)を使って組むことになりました。

プランはフロント3wayスピーカー交換とドア防振のF1となり、総予算は、デフォルトのJBLの146,000円に対して、BLUE MOONでは168,000円となります。

BMW専用ブルームーンオーディオのキットの初のご紹介事例となります。
インストールの様子をどうぞ御覧ください♪

フロントドア


BMWM235iのデッドニング・スピーカー交換の様子です

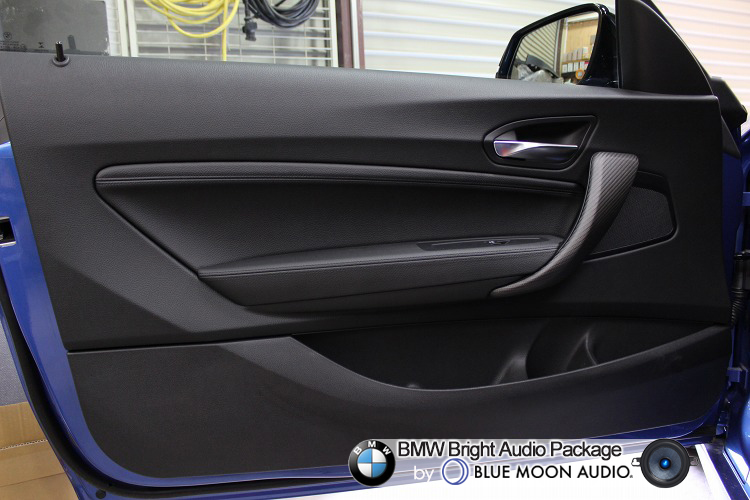

これまたシットリとかっこよいドアトリムです。

カーボン貼りのグリップがワンポイントになり、全体を引き締めていますね。

このM235iのベースとなっている2シリーズと1,3,4シリーズのフロントスピーカーは3way構成となっており、どれもほぼ同じ位置にスピーカーがレイアウトされます。

ツイーターがミラー裏に、スコーカーがグリップの奥(写真むかって右側)に位置し、ウーファーはシートの下に埋め込まれる格好になります。

デッドニング


BMWM235iのデッドニング・スピーカー交換の様子です

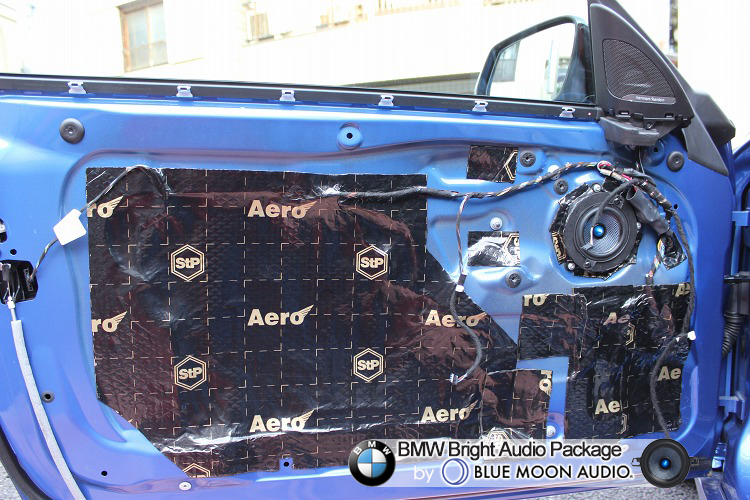

ドアトリムを外し、アウターパネルとインナーパネルの作業が終わった段階のカットです。

BMWブライトオーディオパッケージのデフォルトの防振材は、オーディオテクニカのAT7550RとAT7560Rを使いますが、オーナー様のご希望により、差額をご負担頂いてロシア製ブランドStPの防振材を使いました。
アウターパネルにはStP BOMB AEROを短冊状に切って等間隔に貼り、インナーパネルにはStPGOLD AEROを全面貼りに近い格好で貼りました。

スピーカーは冒頭ご案内したBLUE MOON AUDIOのBMA-F20FSです。
ツイーターはミラー裏のグリルの下にて、既に交換完了。
8cm径スコーカーのフェイズプラグのブルーが車体色と溶け合って、まるでデモカーのようですね(^o^)/

※今回取り付けたBMA-F20FSを含む、BLUE MOON AUDIO製BMW用キットの適合車種一覧と価格は最後のコマでご紹介しますので、ご興味がおありでしたらご確認ください。
※写真のスコーカーのバッフルはプロトタイプのためMDF製ですが、製品版はアルミ製となります。

シート下ウーハー


BMWM235iのデッドニング・スピーカー交換の様子です

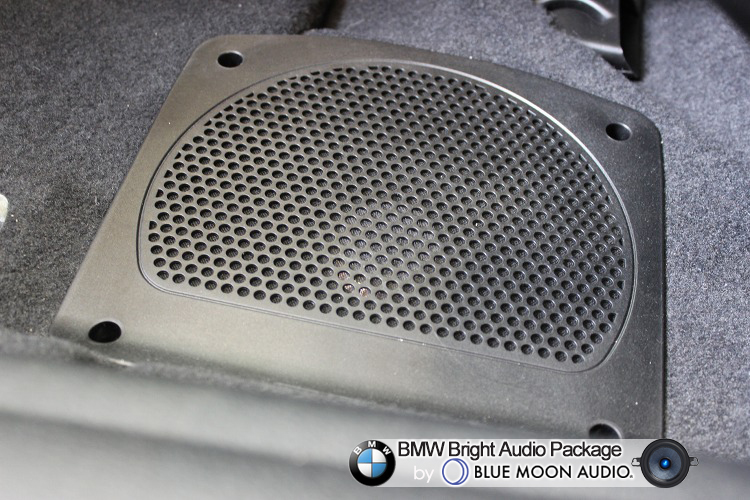

こちらはシート下に埋め込まれている純正ウーファーです。

防護のためのプラスチックグリルの下に、16cm径(オプションオーディオ選択の場合は20cm)のウーファーが上向きに取り付けられています。

デフォルトインストール


BMWM235iのデッドニング・スピーカー交換の様子です

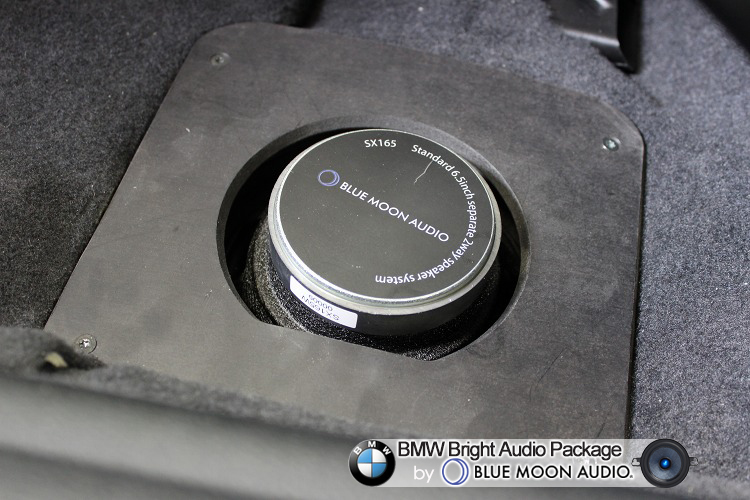

こちらが、ブルームーンのウーファーに換装した様子です。

ひとつ前のカットでご説明したように、純正ウーファーは(一般的な推測どおり)上向きですが、これは裏向きについています。
これは、純正と同じ上向きにつけようとすると、純正に比べて大きいマグネットが底(車体の鉄板)と干渉してしまうので、その回避策として裏向きにつけているのです。

そんな安易なことでいいの!?と言われそうですが、実際に時々やる手です。
当然、正面向けてつけるのがベストだと前置きした上での話ですが、ツイーター等の高域ユニットに比べると指向性(音の直進性)が低いユニットですし、空気に振動させることが出来さえすれば、コーンの裏でやっても、80点くらいの仕事は出来てしまう感じです。

インストール時のポイントとしては、(1)コーンの動きの抵抗を減らすために、スピーカー正面側に適度のクリアランスを設けて置くこと(ピタッとくっつけると動けません)と、(2)スピーカーの配線のプラスとマイナスを逆に繋ぐことですね。逆に繋がないと、音の位相が逆になってしまい、ヘンな音になってしまいます。(社外デッキ・アンプ・プロセッサーの一部には、機器側で逆に設定できるものもあります)

傾向と対策(1/2)


BMWM235iのデッドニング・スピーカー交換の様子です

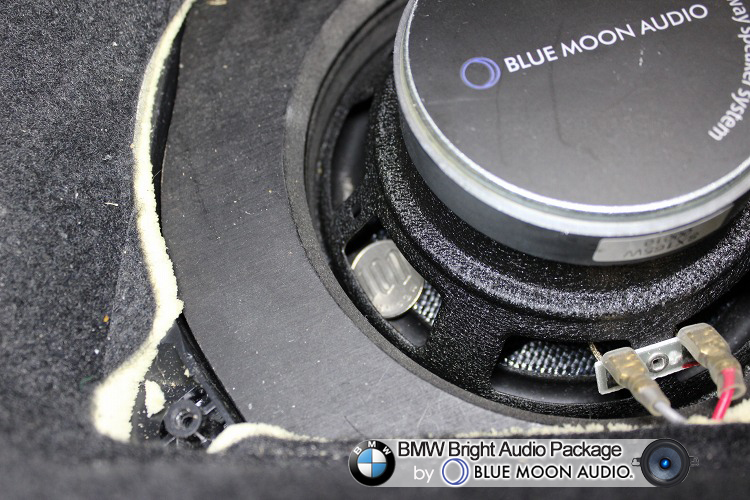

裏向きにつけた場合、その日の運勢によってはポトンと落とした100円玉が落ち込んでしまい、取り出すのに手間がかかります。

傾向と対策(2/2)


BMWM235iのデッドニング・スピーカー交換の様子です

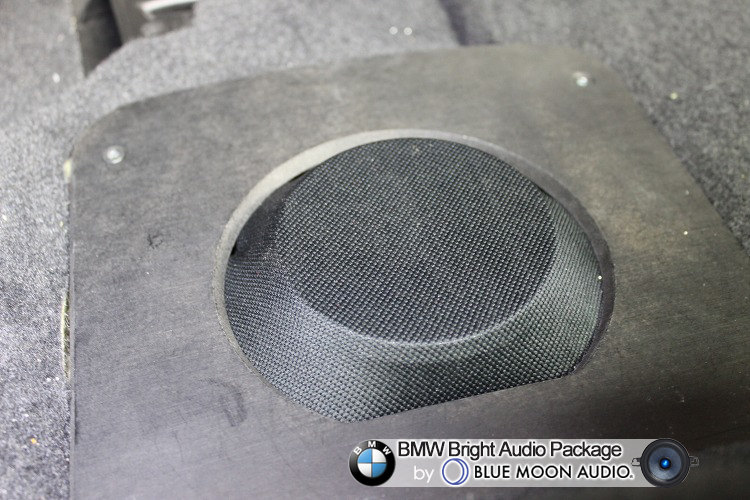

そこで、最近より、独自のグリルネットを張る事にしました。

伸びる素材を使っており、ある程度テンションがかかった状態で張っておけるので、脇をスルリと抜けていくこともありません、
これはアイデアですね!(自画自賛)

BLUEMOONスピーカーキット紹介

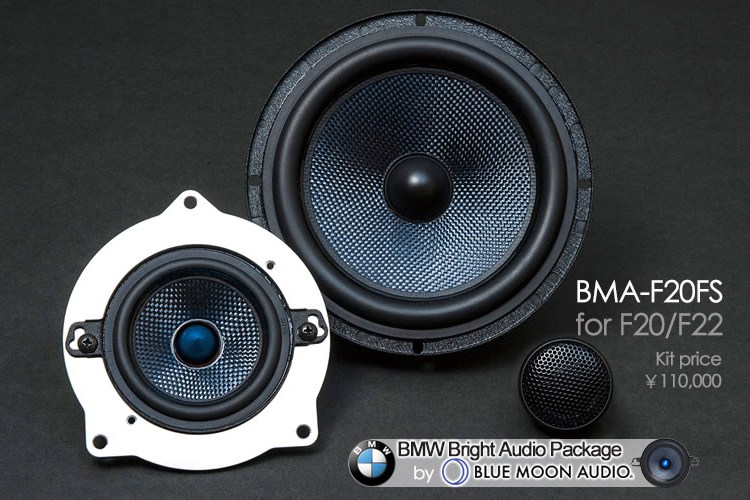

BMWM235iのスピーカー交換に使ったBMA-F20FSです



最後に、今回使った2シリーズ用を含めて、BLUE MOON AUDIOのBMW向けスピーカーキットを紹介いたします。

これらのスピーカーを使ってBMWブライトオーディオパッケージの施工をご希望の場合は、スピーカー代の差額をご負担いただくだけで対応させていただきます。

各シリーズ/各プランの価格はこちらの特設ページでご確認ください。
どうぞお気軽にご相談ください♪


当店スタッフによるブルームーンオーディオの試聴インプレはコチラ♪

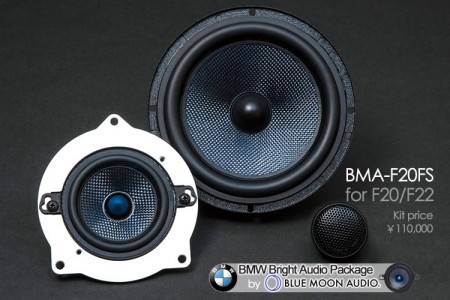

BMA-F20FS
BMW 1/2シリーズ(F20/F22)対応
フロント6-3-1インチ HiFiセパレート3wayシステム
標準価格/110,000円(税別)

BMA-F30FS
BMW 3/4シリーズ(F30/F31/F32)、
X1/X3/X4シリーズ(F48/F25/F26)対応
フロント6-3-1インチ HiFiセパレート3wayシステム
標準価格/110,000円(税別)

BMA-F10FS
BMW 5/6シリーズ(F10/F13/F06)対応
フロント3-1インチ HiFiセパレート2wayシステム
標準価格/70,000円(税別)

(E向け)BMA-E90FS
BMW 1シリーズ(E82/E87/E88)、
3シリーズ(E90/E91/E92/E93)、
X1シリーズ(E84)対応
フロント6-3-1インチ HiFiセパレート3wayシステム
標準価格/110,000円(税別)

BMA-F30CS(センタースピーカー単体)
BMW 3/4/5/6シリーズ(F30/F31/F32/F10/F06)、
BMW 1/2シリーズ(F20/F22)対応
3インチ HiFi センタースピーカーシステム
標準価格/32,000 円(税別)
