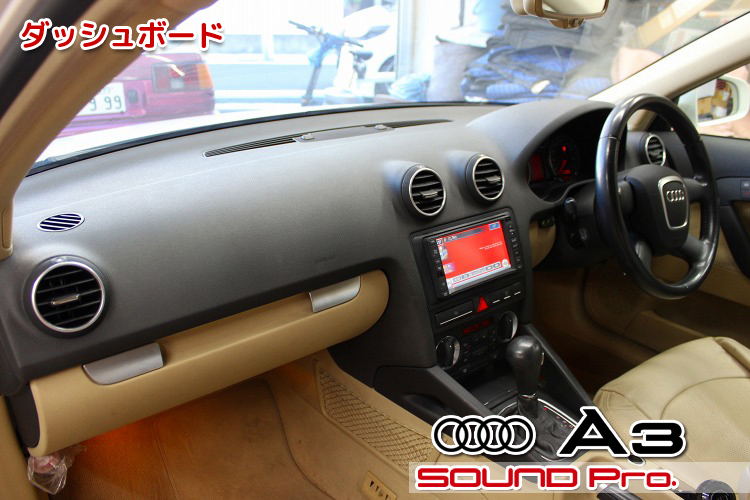

ダッシュボード

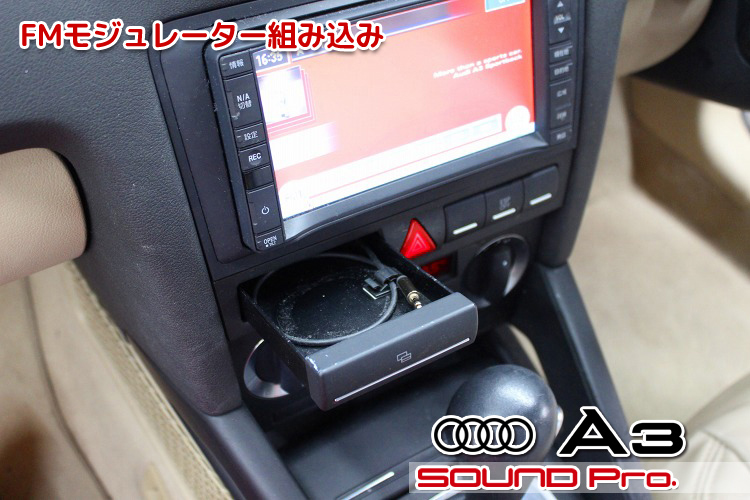

FMモジュレーター組み込み

FMモジュレーターを組み込んだ後の状態です。

といっても、ジャック付きのケーブル一本出てるだけで、外から見ただけでは訳が分からないですね。

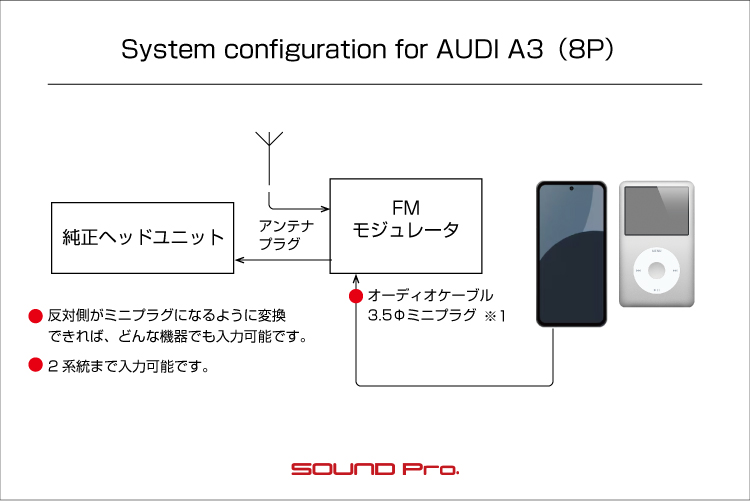

冒頭で触れましたように、ヘッドユニット（MMIシステム）に挿しこまれているFMアンテナをFMモジュレーターに挿しこみ、FMモジュレーターから出ているアンテナ端子をヘッドユニットに挿しこむ。というふうに接続します。

そして、モジュレーターに対してオーディオケーブルを挿し、これを使ってスマートフォンやオーディオプレイヤーのソースを入力します。
このケーブルはコンソール周りのスキマのどこからでも引っ張り出せるのですが、スマートに出し入れできるように、カップホルダー部から引き出してみました。
クルクルと巻いてホルダートレイに乗せ、ホルダーを押し込めばすっきりとしまえます。

機構的な説明も加えます。
モジュレーターが外部入力ソースをFM信号に変換して送信する仕組みですが、この周波数は他の放送局の周波数と離れた周波数を選択できるように、87.7MHz、88.1MHz、88.7MHz、89.1MHzの4つから選べるようになっています。

使い方は、製品に付属しているリモートコントローラーで電源を入れ（ACC連動ONにもできます）、同じくコントローラーで入力切替（FMラジオ or 外部入力）を選ぶだけです。

MMIのラジオを利用して、AUXを増設しました。
ラジオの受信局は、FMに87.7MHzです。

DataSystem（データシステム）のFMステレオモジュレーター「FSM432」は、87.7MHz、88.1MHz、88.7MHz、89.1MHzの4つの周波数に対応しています。
付属のコントロールスイッチを使用して、これらの周波数を切り替えて使用します。

その他、音質の調整や入力レベルの調整も可能です。あと、話がややこしくなっちゃいますが、このモジュレーターにはもう一つのアナログ入力（合計2系統）のソースが入力できるようになっています。この切替もコントローラーで行ないます。
なんだか多機能ですね。
詳しくは こちらの取説pdfをご覧になってみてください。

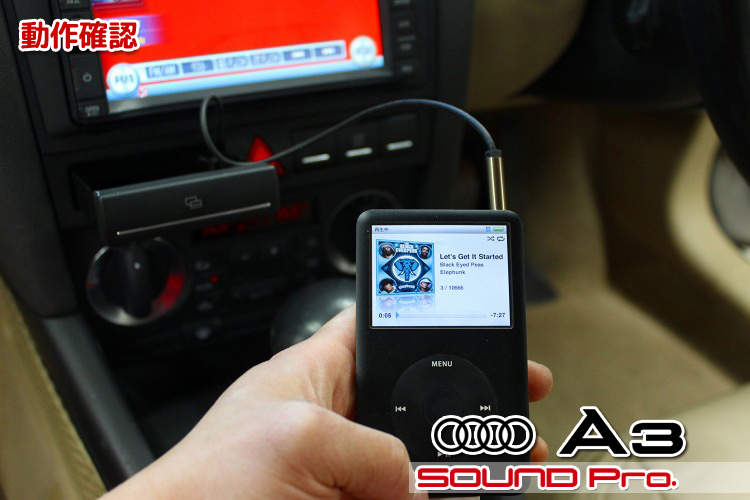

動作確認

FMモジュレーターの組み込みが終わり、動作確認しているところです。

当店にある3.5mmヘッドホンジャックのあるプレーヤーを接続してみました。
ノイズも無く、すべてのスピーカーから音が出ていることを確認できました。

作業後記

今回は20年ほど前のAudi A3に、外部入力経路を増設する事例をご覧いただきました。

最近のクルマは標準でAUXを持っているケースもありますが、ちょっと前の車になると一部の上級グレードを除いて、ない場合はほとんどですね。
いずれのケースにおいても、ヘッドユニットを替えたり、DSPを入れることで、同時に外部入力の経路が確保できてしまいますが、純正の状態をキープしたい、あるいは低予算で済ませたいという方もいらっしゃるでしょう。

そういった方には、今回ご紹介したFMモジュレーターはぴったりです。
文中でふれましたように、3.5mmステレオミニジャック、あるいはRCAによるアナログ入力であれば、今回ご紹介したFMモジュレーターのみで実現可能です。
また、ブルートゥースによるワイアレス接続を希望される場合はブルートゥースインターフェースを追加すればOKです。
ご事情に合わせてご検討ください。

〇FMモジュレーター
DataSystemFSM432（税込10,267円）
〇ブルートゥースインターフェース
オーディオテクニカAT-HRD300（税込30,800円）
