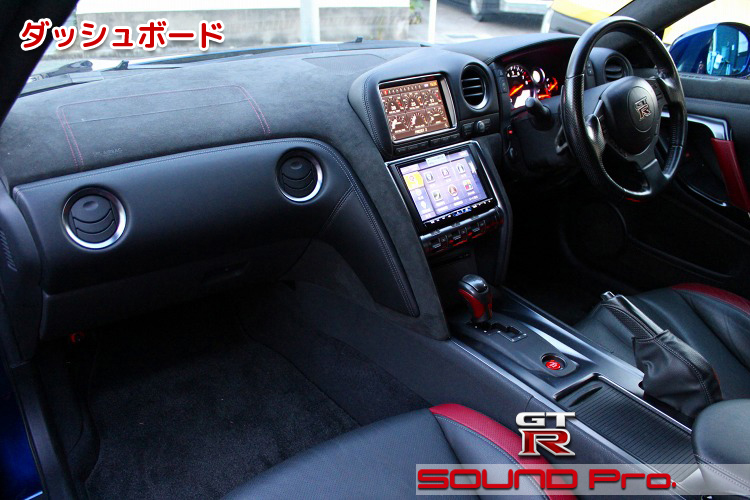

ダッシュボード

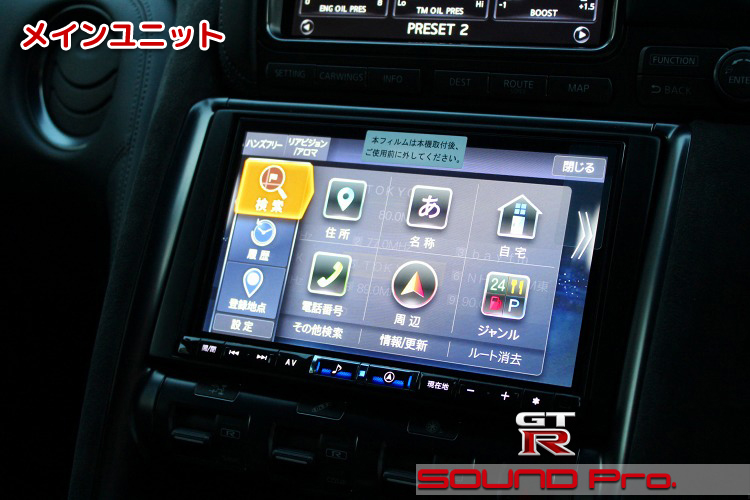

メインユニット

メインユニットとなる、ALPINE　X8NX2です。
当店のオリジナル商品のスワップキットを使用して取り付けています。

カ2DINパネル+オーディオコントロール・スワップキットを使って2DINスペースを確保すると、7インチ or 8インチの製品が取り付けられるようになります。今回は8インチをお選びいただいていますが、最近は9インチ/10インチクラスのフローティングタイプを取り付ける事例も増えています。
ストイックなスポーツカーであるR35にはフローティングは馴染まないのかもしれない。。と考えた時期もありましたが、ルート案内のチラ見シーンなど、「見やすさ」のアドバンテージは大きいようで人気は高いです。

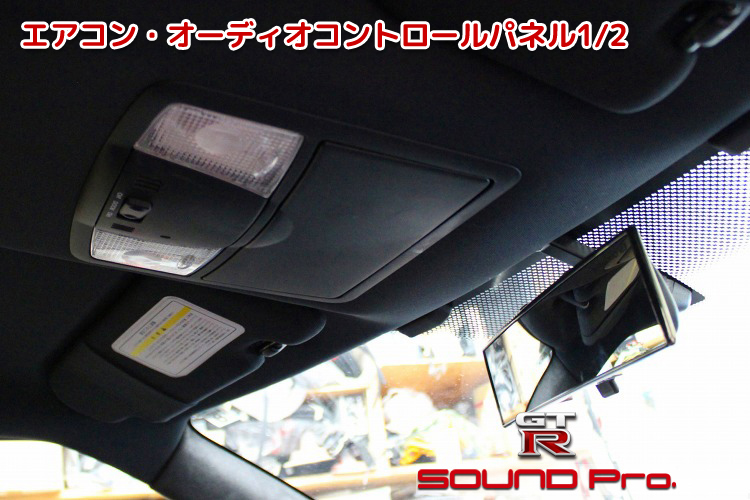

エアコン・オーディオコントロールパネル1/2

スワップキット取り付け前のルーフです。

このルームランプ＋眼鏡ケースのルーフコンソール部分に、キットに付属のパネルを使ってエアコン・オーディオコントロールパネルを移設します。

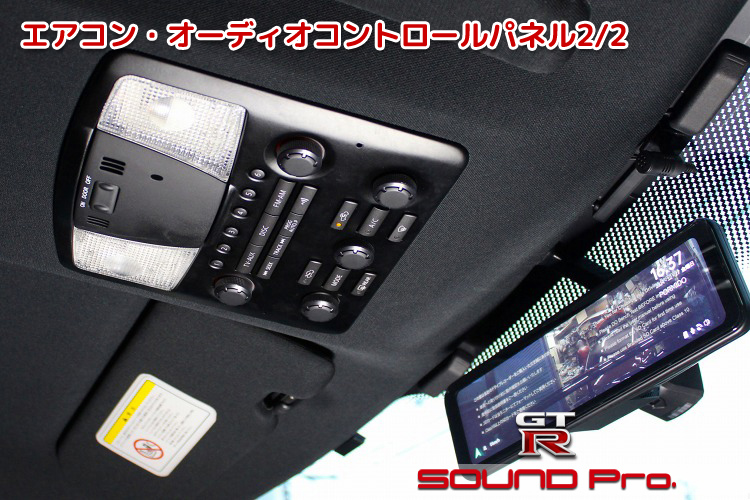

エアコン・オーディオコントロールパネル2/2

エアコン・オーディオコントロールパネルを移設後の様子です。

ルームランプとエアコン・オーディオコントロールパネルを一枚のパネル内にレイアウトしています。
パネルの寸法は、もともと付いていたルーフコンソールのパネルの寸法とほぼ同サイズに収めてあるので、違和感はありません。

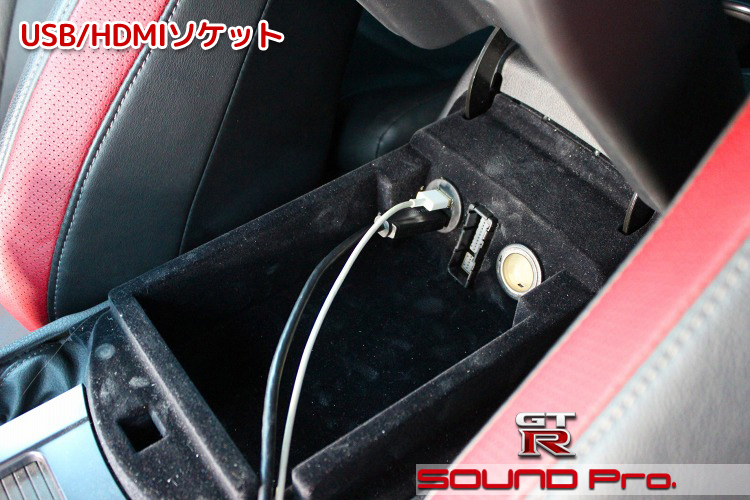

USB/HDMIソケット

アームレスト内の様子です。

アルパインナビに入力するソケットを、センターコンソールのアームレスト内に設置しました。
もともと設置されていた、USBソケットを取り外して、ホルソーで穴を大きくする加工を施しています。

使用したソケットは、Beat-Sonic製　USB9です。
ナビ裏のHDMIコネクタはTypeEですので、TypeAに変換するためのケーブル（KCU-620HE）を介在させて、このソケットに接続しています。（USBの方はType Aですので、そのまま接続できます）

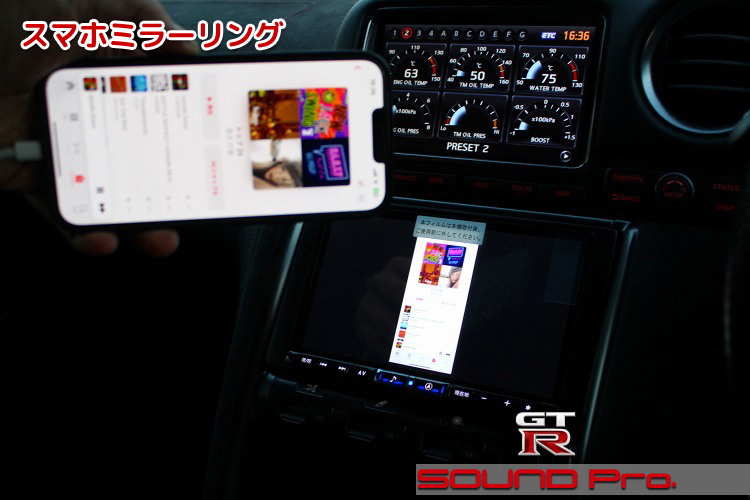

スマホミラーリング

スマホのミラーリング確認中の様子です。
アームレスト内に設置したソケットにiPhoneを繋いでいます。

ミラーリングの場合、スマホの画面がそのまま投影されます。
従って、スマホ上で画面が回転しないアプリの場合は、写真のように表示されるわけです。スマホ画面に忠実ですので、アプリ上でフル画面にしたときに横向きで表示される場合は、ナビの画面でも同様にフル画面で表示されることになります。

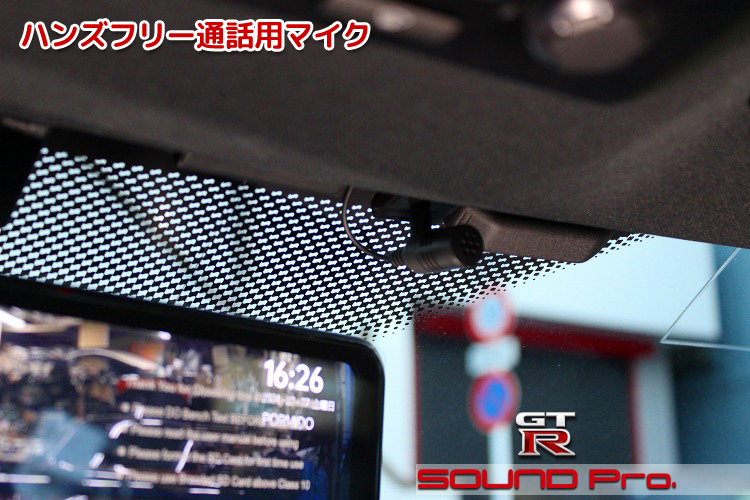

ハンズフリー通話用マイク

マイクの設置状況です。

ナビに付属のマイクは、ルーフコンソールのドライバー寄りに設置しました。

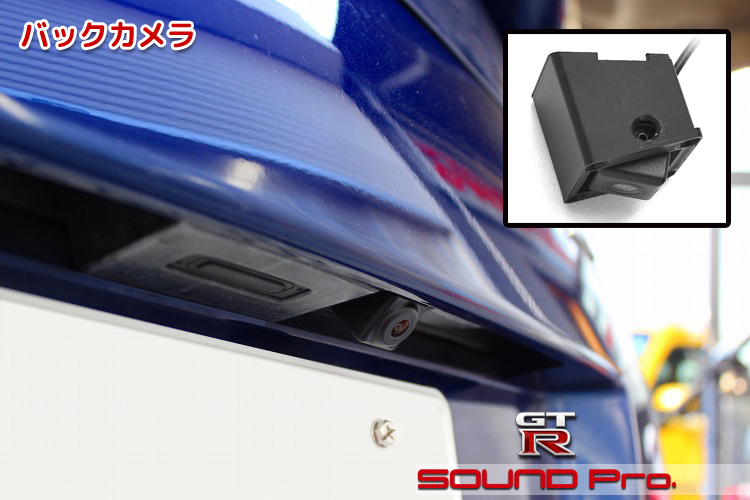

バックカメラ

当店オリジナルのR35GT-R専用・リアビューカメラ取り付けブラケットを使って、バックカメラを取り付けました。

トランクオープナーと右側のナンバー灯との間に背が高いブラケットを固定する方法です。
車両側はABS製のパーツなので、タッピングビス（スマートビス）を手回しでねじ込んで固定しています。

枠の中の写真がブラケット本体です。
上端に切り欠きが設けてあるのがおわかりになるでしょうか。装着時は右側に来るわけですが、この切り欠きがランプの左側の出っ張りと噛み合うように設計してあるので、取り付け場所が一発で決まるようになっています♪
カメラのケーブル引き込みはそれなりに手間がかかりますが、ブラケット取り付けそのものは難易度低めです。

カメラユニットは定番のpanasonic！ではなくて、ナビとダイレクト接続できるALPINE HCE-C1000Dです。(別途、接続ケーブルのKWX-G001が必要です）

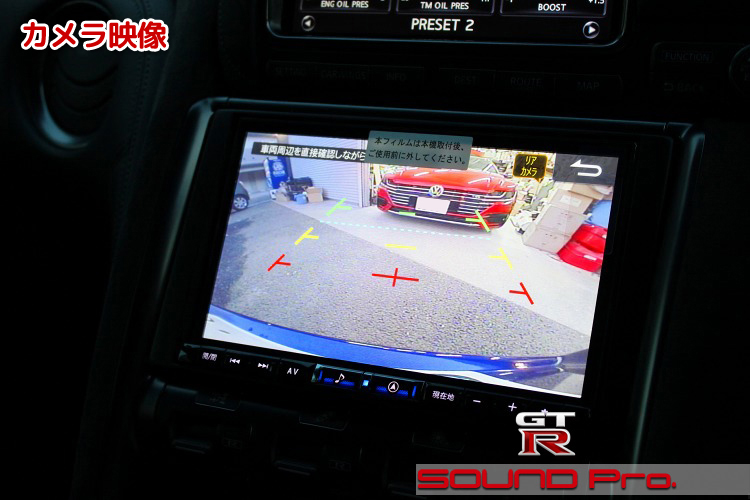

カメラ映像

リバースギアに入れた時の映り方です。

車両のど真ん中がベストですが、中央にはトランクオープナーがあるので、今回の設置場所がベストポジションということになります。

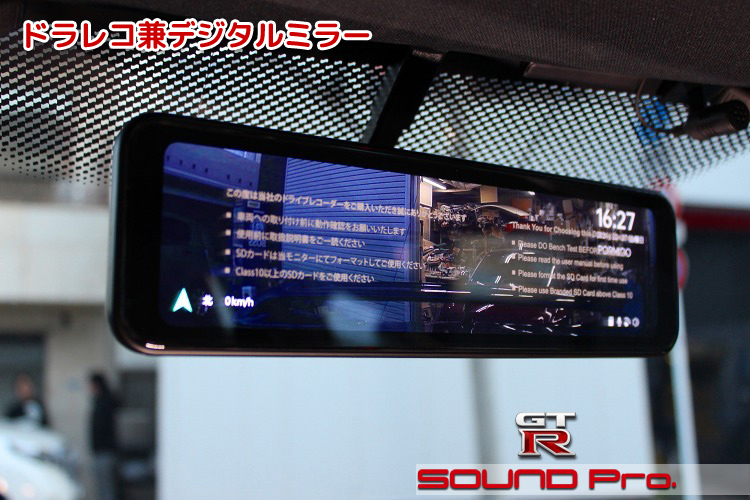

ドラレコ兼デジタルミラー

ドラレコ兼デジタルミラーの取付状況です。

純正ミラーを取り外して、PORMIDO　 PRD81Cを取り付けました。
冒頭でもふれましたように、純正ミラーにはスマートキー用の受信アンテナが組み込まれています。
今回は、このアンテナをルーフ内に移設してあります。

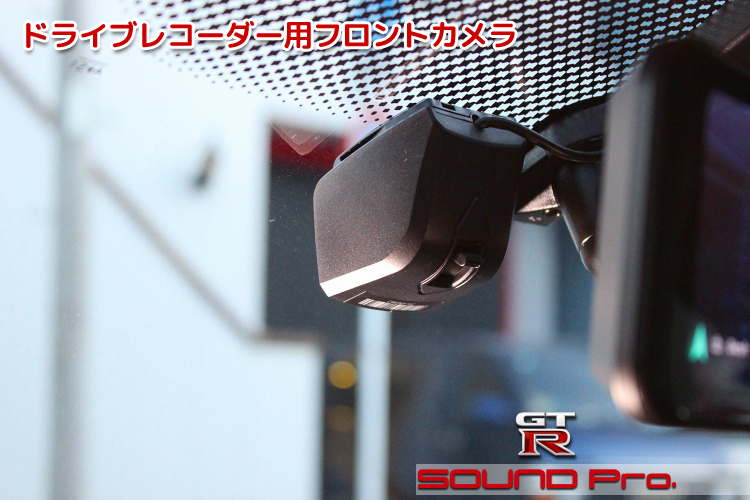

ドライブレコーダー用フロントカメラ

ドラレコのフロントカメラの取付状況です。

取り付けキットには、カメラユニットをミラーの前方の位置に固定するためのカメラマウントが付属しているのですが、車高が低く、フロントガラスが寝ているGT-Rに使ってしまうと、カメラの位置が低くなりすぎて、視界の妨げになるようでした。
従って、マウントは使わずに、助手席側にオフセットした場所に取り付けました。

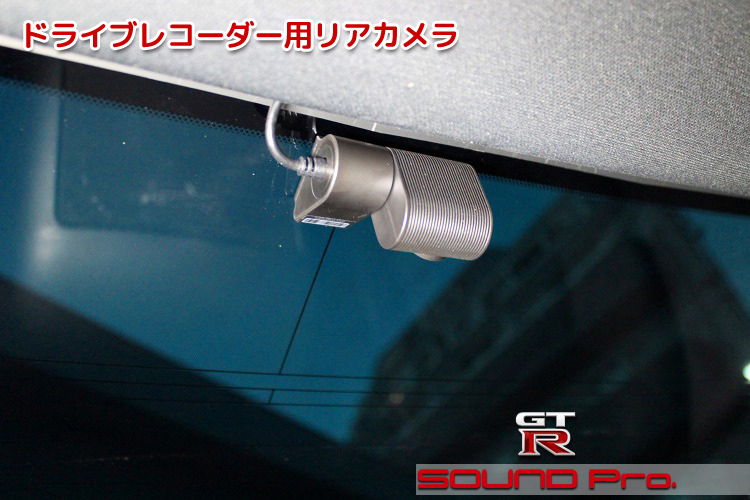

ドライブレコーダー用リアカメラ

ドラレコのリアカメラの取付状況です。

向かって左側は両面テープでガラスに固定され、右側のカメラ部分がスイングして、撮影角度を調節できるような構造になっています。
GT-Rのリアガラスは非常ーーに寝ているため、リアウインドウへの映り込みが気になるのですが、いまのところ、気にならないレベルでした。

作業後記

今回はR35GT-Rの2DINナビ取り付けを中心としたドライビングユーティリティのアップデート事例をご覧いただきました。

冒頭でも触れましたように、前期型・中期型のR35にとってナビ更新（2DINスペース作り）は優先順位の高い課題ですので、皆様関心を持たれていることと思います。
相応のコストはかかりますが、純正の機能を100％維持した状態でオーディオコントロールパネルの移設ができ、かつ、完全に純正戻しができるキットは当店だけのオリジナルです。

いよいよナビ更新しないとな。というタイミングがきましたら、導入をご検討ください♪
以下に概算の見積もりをお伝えいたします。

【 R35GT-R専用 2DINパネル+オーディオコントロール・スワップキット for 7/8インチの施工概算見積り】
(1)キット代金279,400円（税込）
(2)施工工賃（エアコン・オーディオコントロールパネルの移設を行い、2DINデッキが取り付けられるようにするところまで）38,500円（税込）/3時間程度
合計317,900円（税込）
※この状態までの施工でお引渡しすることも可能です。また、ナビを取り付けるだけであれば、なんとか一日施工も可能です。（要予約）
※ナビ類を取り付ける際の電源取り出し、車速取り出し、スピーカーケーブル接続等の工賃は、仕様に応じて別途見積りいたします。
