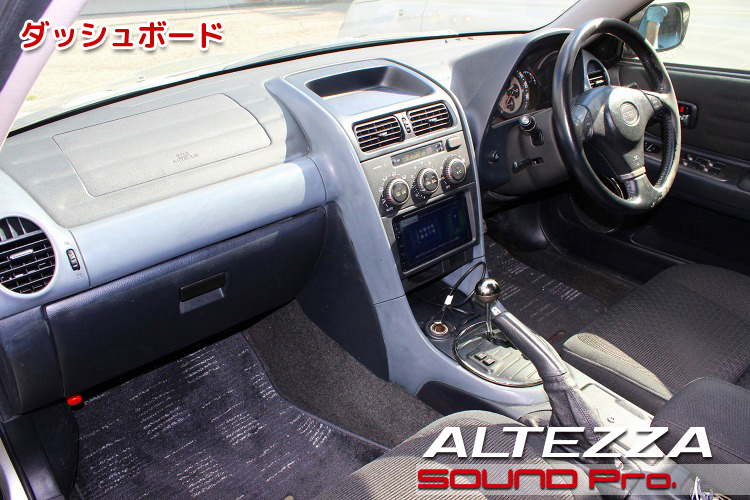

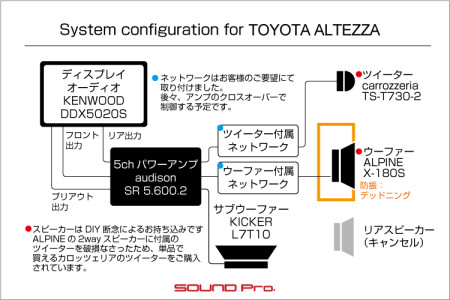

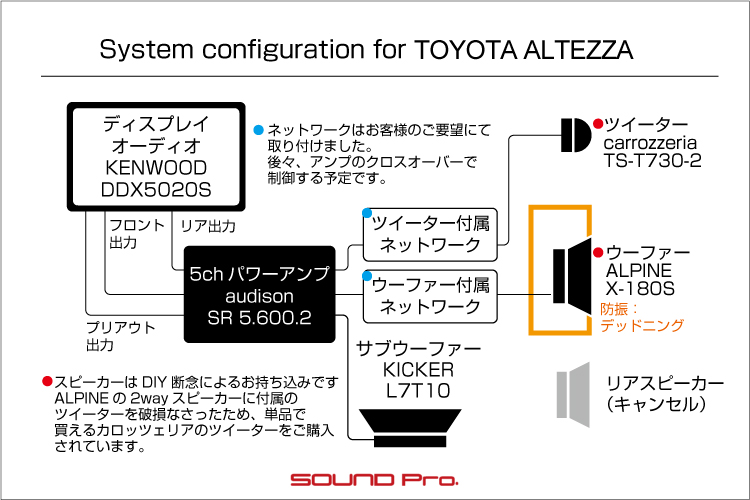

ダッシュボード

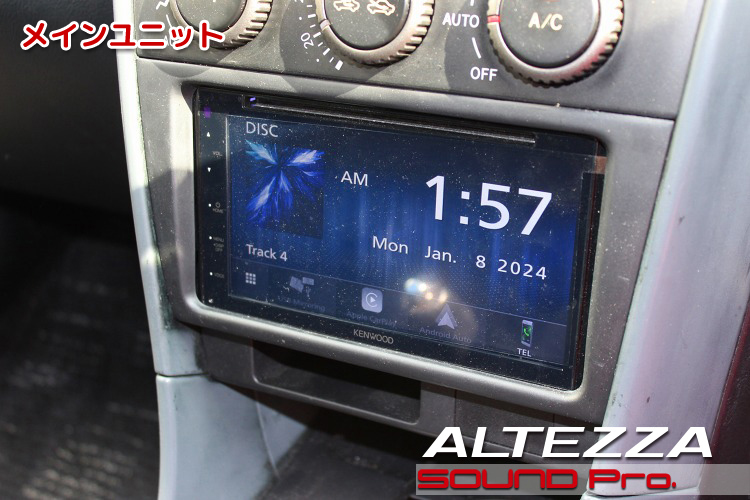

メインユニット

ケンウッドのディスプレイオーディオに交換されていました。

アルテッツァには、オーディオレスモデルは無く、6連奏CDチェンジャーが搭載された専用設計のオーディオが搭載されていました。
構造としては、2DIN規格に則っていましたし、基本的な知識があれば脱着は難しくないので、場所と時間がある方はDIY交換も可能ですね。

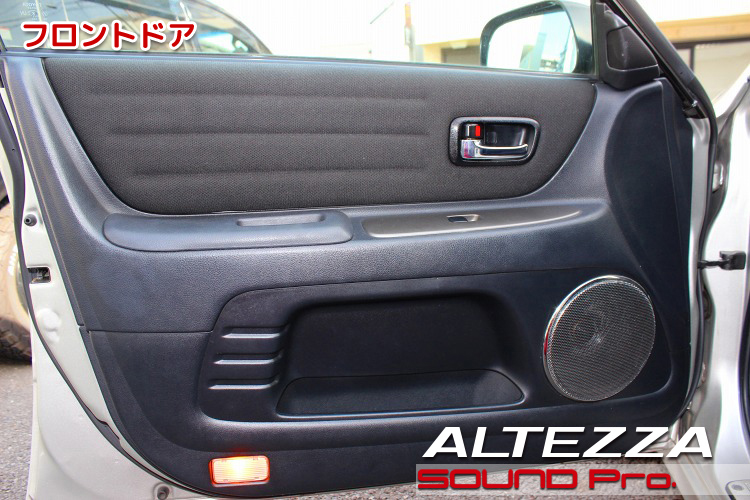

フロントドア

アウターバッフルになっているかのようなデザインのドアですが、れっきとしたオリジナルのドアです。

冒頭のアルテッツァの遍歴のところで触れましたように、後期型からゴージャス志向に路線が変わったため、キラッと美しいグリルがつくようになりました。
ちなみに、前期型は細かな穴が空けてある樹脂で、よく言えば質素。ごくごく普通でした。

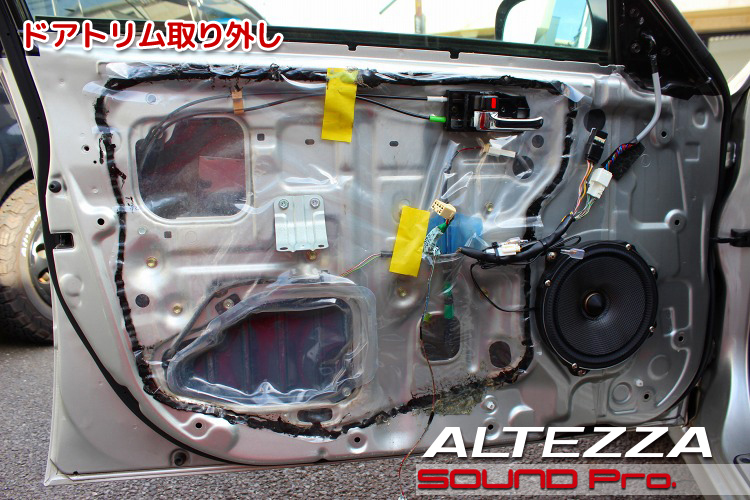

ドアトリム取り外し

ドアトリムを外したところです。

ウーファーはDIYにて交換済みでした。
装着されているスピーカーは、ALPINE X-180Sという18cm相当のスピーカーです。
純正のスピーカーは16センチ程度なので、そのままではスピーカーホールが小さいのでサイズが合いません。そのため、すり鉢状に広がっている専用のバッフルが用意されており、今回はその専用バッフルを使って取り付けられていました。

こういう内径が絞られるタイプのバッフルは、ドアに無加工で大径スピーカーを取り付けられるメリットがありますが、振動板の背面から排出される空気が、ドア内に抜けにくくなり、音が詰まりやすくなる点に留意する必要があります。
ですので、もし、当店がこのスピーカーの取り付けを依頼された場合、バッフルによって内径が絞られず、楽に背圧を逃がせる状態を作るために、スピーカーに合うサイズのバッフルを作成しつつ、ドアのインナーパネルに空いているスピーカーホールも拡大して取り付けます。

ついでなので、大径ウーファーが向く条件についても触れておきたいと思います。
結論からいうと、18センチ−20センチといったウーファーは、ちゃんとつければ深い低音域を再生できますので、近い周波数を補強するユニットであるサブウーファーを使わない場合に選びたいと思います。
逆に、サブウーファーを使う前提であれば、ポピュラーな16センチサイズでいいでしょうし、スピーディーな音を好まれる方であれば、13センチクラスを合わせるという手もあります。

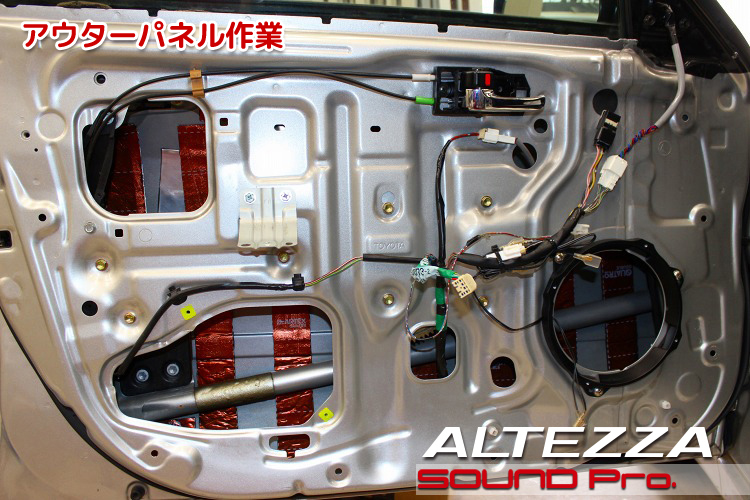

アウターパネル作業

アウターパネル側の作業が終わったところです。
ビニールシートを剥がして、アウターパネルを清掃、脱脂してから短冊状にカットした防振材を貼っていきます。

スピーカー取り付け部にあるのが、前述の専用バッフルです。
もともとのスピーカーホールよりも大きなスピーカーを付けるために、手前に来るほどすり鉢状に広がっています。よく見ていただくと、黒いバッフルリングの内側に、1センチ弱ほどの幅で鉄板が飛び出しているのがお分かりになると思います。バッフル自体もだんだんと絞られる形なので抵抗が生じますが、さらに鉄板が飛び出しているので、さらにヌケが悪くなるわけです。

今回はコストの関係もあるので、このままで取り付けてしまいますが、次に手をかける場合は、鉄板カットとバッフル拡大によって、ヌケの良い状態に修正したいところです。

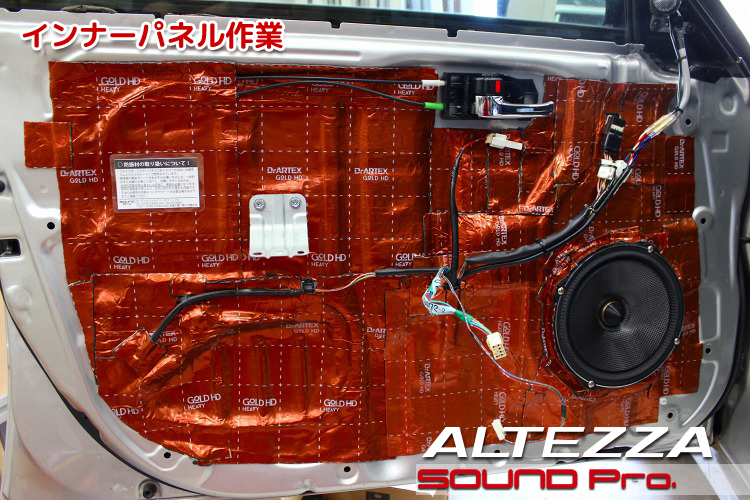

インナーパネル作業

インナーパネル側の作業が終わったところです。

スピーカーケーブルを引き込んで、ウーファー用と、（写真の上端に見える）ツイーター用とに配線を振り分けてウーファーを固定したら、インナーパネル全面を防振材で覆います。

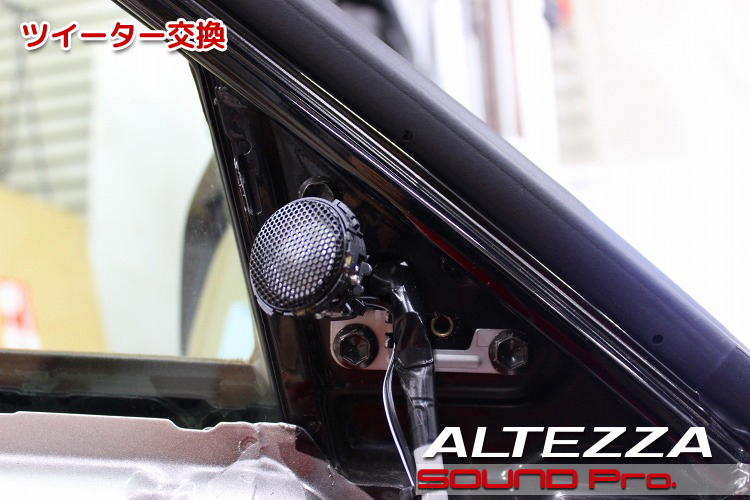

ツイーター交換

アルテッツァでは、ドアのミラー裏に純正のツイーターが設置されています。

この位置に、お客様が調達したcarrozzeriaのTS-T730-2を取り付けます。
一般的なツイーターは、ポッド型のハウジングに格納されているので、こういう純正の位置にトレードインする場合は、（写真のように）ハウジングから中身のユニットだけをを取り出して小さくする必要があります。
お客様はこの工程でALPINEのツイーターを破壊してしまったようです。DIYで分解までトライなさったのはご立派だと思いますが、、造りが繊細ですので、場数を踏まないと難しいかもしれないですね。

写真では、純正ツイーターを支持していたステーを流用して、カロッツェリアのツイーターを保持しています。この後、純正のツイーターカバーを付け戻します。

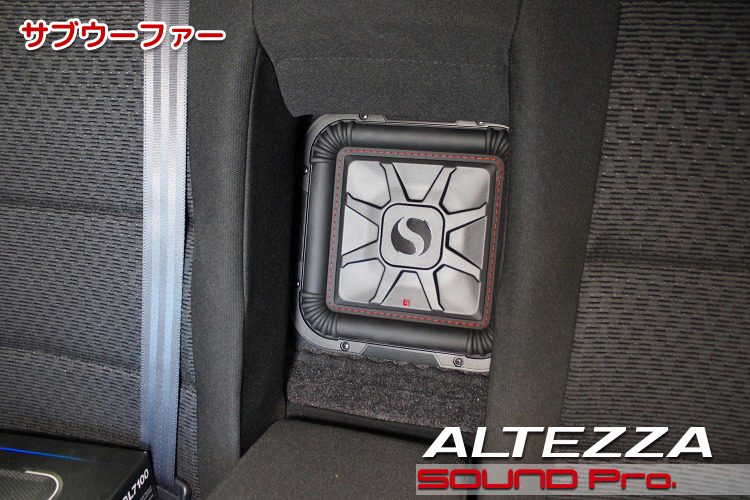

サブウーファー

サブウーファーの設置状況です。

これはオーナー様たってのご希望で、後席アームレストのところにインストールしました。
製品はKICKERのL7T10です。
スピーカーの裏側には、ウーファーボックスを作りこんであり、さらにMDF製のアンプボード兼トランク壁によって、トランクと仕切ってあります。
トランク側から見た様子は、別のアルテッツァの写真がわかりやすいです。 こちらの事例をご覧ください

四角いウーファーがこうやって見えるのはカッコいいですね♪

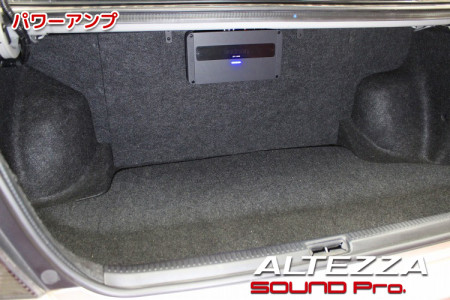

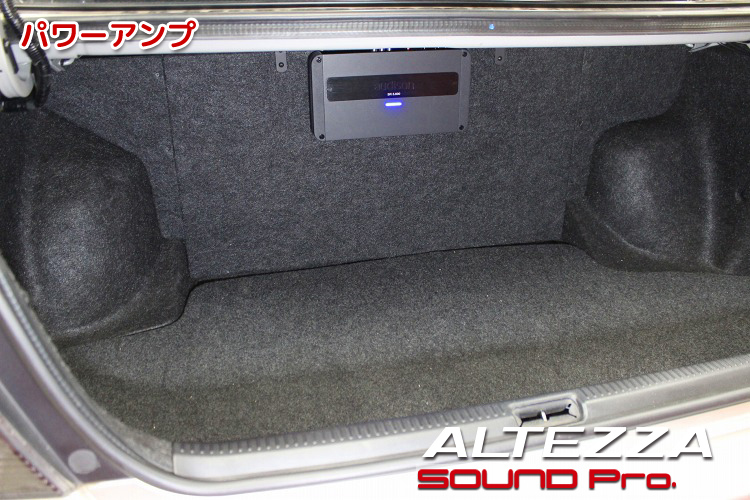

パワーアンプ

トランク側から覗いたところです。

写真の写っているのは、オーディソンの5chアンプで、幅80センチほどのアンプボード兼トランク壁の上に取り付けられています。
このボードの奥が、前述のウーファーボックスという位置関係になります。

サブウーファーのボックスは、荷室の天井(リアトレイ)の一番奥から垂直に落としたスペースに作りこんでいます。
リアシートが寝ているので、ウーファーボックスは必然的に3角形になります。
密閉型のボックスで必要になる容積を計算すると、ウーファーボックスの左右をタイヤハウスあたりまで広げれば足りるので、トランク容積の犠牲は最小限に止めることができました。

パワーアンプは、お客様が独自に調査をしてお気に入りの1台を決めてこられましたので、ご要望にお応えさせていただきました。
フロントスピーカー4つとサブウーファーを鳴らすのに十分な出力があります。

KICKER　L7T10は、4ΩDVC（4Ω抵抗のコイルを2系統装備している）です。
ダブルボイスコイル方式のサブウーファーは、目的に応じて、(1)この二つの回路を直列につないて1ch・4Ωとする、(2)並列につないで1ch・2Ωとする、(2)両者をつながずにそれぞれに1ch（4Ω）づつ（計2ch）入力する、という使い分けができます。
基本的な目的としては、(1)が音質重視、(2)は比較的低出力のアンプで効率よく鳴らしたい時、(3)は強い駆動力を発揮したい時。といった具合です。

今回は、並列につなぐ（合成抵抗が2Ωになる）方法をとりました。この条件ですと、ウーファー側の定格入力500Wで、アンプの定格出力が550Wとなります。

ちなみに、フロントウーファーに使用しているALPINE X-180Sは、瞬間最大入力が180Wで定格入力は45Wです。
アンプの能力は、4Ω時で定格75Wですのでこちらも最大入力以下なので問題なしです。

作業後記

今回はアルテッツァのサウンドアップ事例をご覧いただきました。

DIY断念からのご相談・依頼は、おそらく皆様のご想像よりは多いと思います。
今の時代、取り付ける製品は新品・中古問わず、簡単に手に入りますし、みんカラなどのネット情報を掘り起こせば、内張などの脱着手順もなんとなくわかります。また、アウターバッフルなどの一から作る造形物は難易度が高いにしても、ネジでつけ外しできる類の製品の取り付けや、ケーブルの引き回しなどは出来るように見えます。

しかしながら、SNSでアップされている事例は、それなりに器用で、道具を持っていて、バラせる場所があって、なにより、そういうことにかけられる時間がそこそこある。いろんな意味で余裕がある方がやっていらっしゃるわけなので、自分に置き換えた時の再現性は総じて低いです。
また、悪いことに、そういうのを見ちゃってるときはヤリたくてしょうがない気分になってるので、ベストシナリオを夢想しやすく、失敗リスクが見えなくなりがちです。
ということで、時間だけは無限にあった学生のころと違って、お仕事があって、色々制約のある社会人の方だと、途中で手を付けられなくなるパターンに陥りやすいようです。

当店では、こういったお客様のご事情に配慮して、やりかけ状態からの引継ぎ施工もお受けしております。

当店店主もインストーラーも、もともとはDIY好きでしたから、チャレンジャーの皆様の心情は分かります。
実際にどうしたかったのか、何があるのか、足りないのか、これからどうしたいか、予算はどの程度かけられそうか、、細かくお聞きして、ご満足いただけるようにお手伝いいたします。
