ゴルフ2のデッキ交換の様子です

事例No.480(お問い合わせの際にお伝えください)

VW ゴルフ2

システム
メインユニット:Carrozzeria DEH-970
デッドニング:フロント
フロントスピーカー:JBL GTO509C
リアスピーカー:なし
サブウーハー:パワードサブウーファー
パワーアンプ:内蔵
ケーブル:kaiser swing、audiotechnica REXAT
バッテリー:panasonic caos WD
コメント
デッキ交換、サウンドアッププログラムによるスピーカー交換に加え、バッテリー交換と電源ケーブル交換にヒューズも交換して電源系のグレードアップを図りました。
1DINデッキはコスパNo.1のDEH-970です。

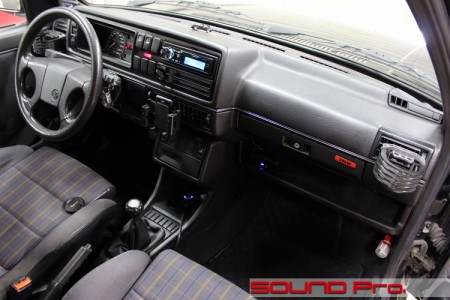

ダッシュボード全景


GOLF2のスピーカー交換・デッキ交換の様子です

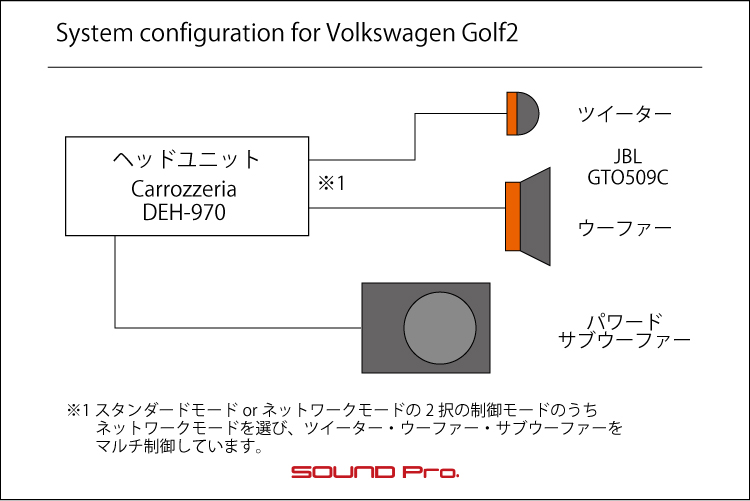

GOLF2のスピーカー交換・デッキ交換のシステム図です



ゴルフ2 GTIのダッシュボードです。

販売終了が1992年ということなので、実に25年の時が過ぎているのですね。
ダッシュボードのデザインは時代を感じますが、目立った劣化も見られず、良い状態を維持していてオーナーの愛情を感じます。

これだけの歴史のある車ですので、オーディオのリフレッシュをご検討いただいていたところ、当インストールギャラリーの同型車のエントリを御覧頂いて、「同じようにしたいんですが〜。」とお問い合わせいただきました。

ということで、デッキ交換と、サウンドアッププログラムでスピーカー交換を行い、オモテの機器類をグレードアップいたします。

デッキは度々登場しておりますカロッツェリアの出来過ぎ君「DEH-970」、スピーカーはJBLの2way「GTO509C」を起用します。
併せて、インフラも強化!ということで、オーディオバッテリーとの称号を得て久しいパナソニックのCAOSバッテリーに、当店ロングラン人気メニューの「プラスマイナス同時バッ直」、さらに低抵抗の高音質ヒューズ「クライオヒューズ」も投入して、川上から川下まで一気通貫のグレードアップメニューとなりました。

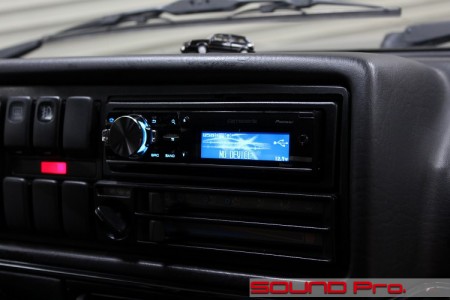

メインユニット


GOLF2のデッキ交換の様子です。デッキはDEH-970です。



一体、何台お買い上げいただいたでしょう。
デッキ交換可能な場合のご指名率No.1といっても過言ではない売れっ子のDEH-970です。

CD・SDカード・USB・bluetoothとマルチなソースに対応、オペアンプ・DAコンバーターを始めとする基幹部品にもこだわり、現在のカーオーディオシーンに不可欠なプロセシング機能(タイムアライメント・帯域分割・イコライザー)まで盛り込んでしまい、世が世なら10万円を超えるハイエンドデッキでしか成し得なかった機能満載で35,000円という、仰天価格の驚愕商品です。

このデッキのスピーカーの接続方法は2種類用意されており、
ツイーター、ミッド、ローの3wayユニットを個別につなぎ、それぞれに精細なマルチ調整を行える3wayネットワークモードと、(2wayあるいはフルレンジの)フロント、リア+パワードサブウーファーのスタンダードモードが選べるようになっています。

今回はフロント2way+パワードサブウーファーをネットワークモードで接続し、全ユニットを個別制御。運転席をリスニングポイントとしてバッチリ調整をいたしました。

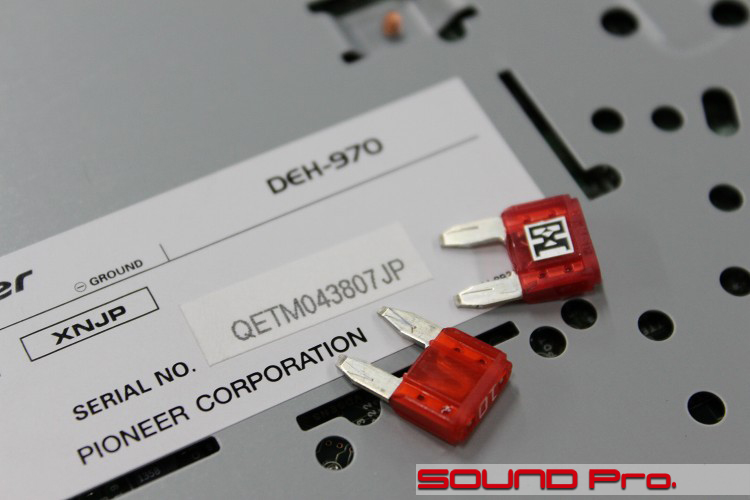

エクセレントクライオヒューズ


GOLF2のヒューズ交換の様子です



今回は、バッテリーからデッキまでの電源をトータルでグレードアップする部分も見せ場の一つですので、ヒューズの紹介写真を先にご覧に入れてみます。

こだわって深掘りしていけば、ターミナルや端子類の全取替も視野に入ってくるのですが、パレート的に費用対効果の高いところから提案をさせて頂きました。

ということで、ヒューズ交換です。
エクセレントクライオヒューズという製品で、「クライオ処理」と呼ばれる特殊処理を施してあります。

ヒューズですので差し替えるだけの手間いらずですが、通電の抵抗を減らしてくれるので、オーディオ機器の稼働条件を理想的な状態に近づけることが出来、音質アップに寄与します。

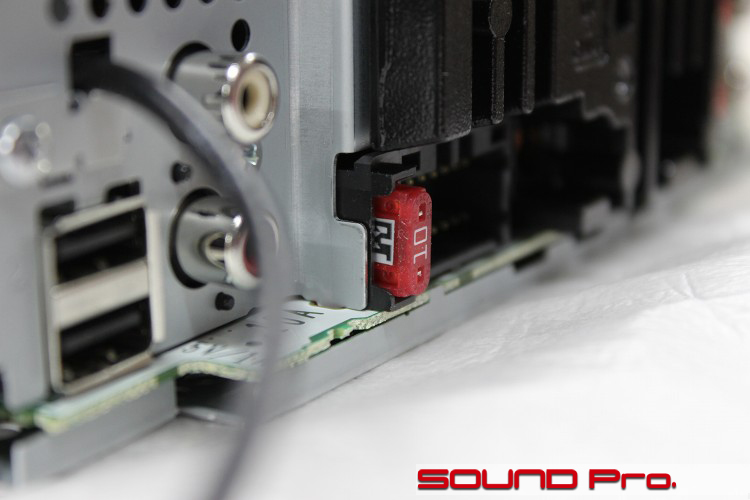

ヒューズ装着


GOLF2のヒューズ交換の様子です



こちらがユニットに装着した状態です。

ヒューズの端子やプラスチック部分のサイズは規格モノで、変わった形で作る訳にはいきませんので、EXのマークで識別できるようになっています。

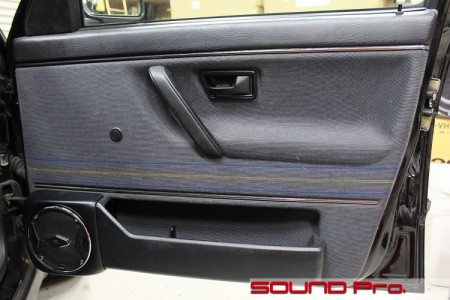

フロントドア


GOLF2のスピーカー交換・デッキ交換の様子です



デッドニング&スピーカー交換終了の図です。

インナー/アウターパネルともに防振材でデッドニングを施し、スピーカーケーブルも交換してあります。
ご覧のスピーカーは純正の位置、、、ではなく、もともとはポケットです。
ここにアウターバッフルを組みました。

使用しているスピーカーはJBLのGTO509Cというモデルで、直径が13cmです。
グリルを装着してギリギリ収まるサイズですね。

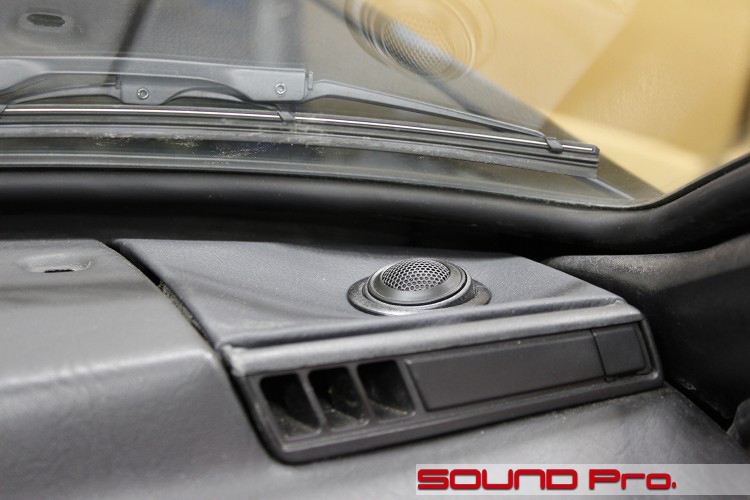

ツイーターマウント


GOLF2のスピーカー交換・ツイーター交換の様子です



ツイーターはAピラー根元の位置にインストールしました。

一見、標準の位置っぽいですが、実はフロントスピーカーがあったところです。
前コマでご紹介したとおり、スピーカーをドアにリロケートし、空き区画にツイーターマウントをつくり、取り付けています。

ベースとなる部分は手前に見えるダクトと一緒になっていて、なかなか複雑な格好をしていますね。
純正スピーカーを取り去った上面に底を作り、ダッシュボードに近い質感を持つレザーを貼って仕上げています。なかなか手がかかってるんですよ。

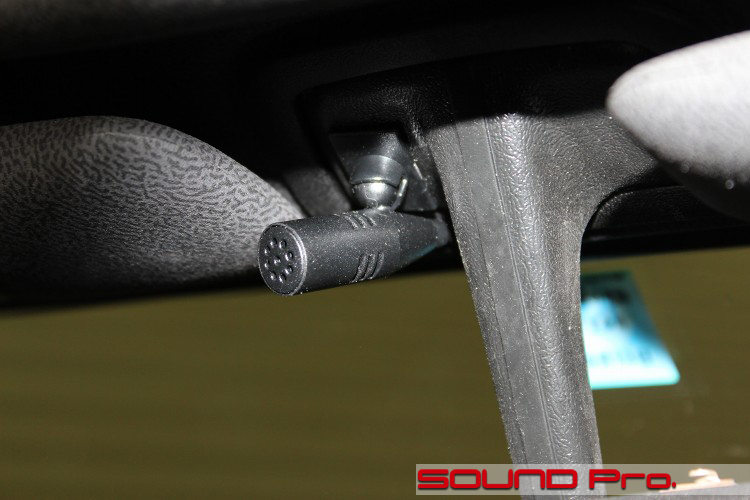

マイク設置


GOLF2のDEH-970付属のマイク設置の様子です



DEH-970には携帯をデッキ本体とBluetooth接続して、付属のマイクでハンズフリー通話できる機能がついています。

バイザーの付け根付近に取り付けるケースが多いのですが、今回は比較的目立たない、ルームミラーの根元に取り付けるプランで進めることになりました。

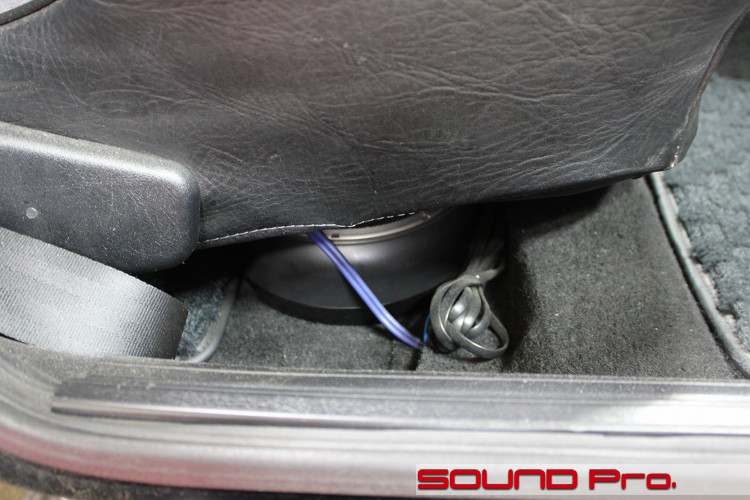

パワードサブウーファー


GOLF2のスピーカー交換・デッキ交換の様子です



御来店の時点で、シート下にパワードサブウーファーが取り付けられていました。

元々ついていたデッキにRCAで接続されており、今回は繋ぎ替える作業で終えたので、本体には触ることが有りませんでした。

作業後記




今回はゴルフ2のサウンドアップ事例をご覧いただきました。

1DINデッキの交換、サウンドアッププログラムによるスピーカー交換に加えて、コダワリの電源・送電系のインフラ整備も行いました。

新しい車、流行りの車に最新の機器をインストールする仕事も最先端な感じで好きですが、大事にされている歴史のある車をリフレッシュさせ、さらに付加価値を加えるような仕事も楽しいものです。

ボディーをリペアしたり、エンジンを整備したり、ブッシュやショックを取り換えてリフレッシュが図れるように、オーディオにも同じことが言えます。
むしろ、デッキからケーブル、(アンプ)、スピーカーと、外観には大きな変更を加えずとも、純正を大きく超えるバージョンアップが計画できる分、投資価値が高いかもしれません。

当店では、多くの年代車オーナーさまからお声掛けいただき、以下のリンク先の例のように、外観に変更を加えないスピーカーインストールや、オリジナルの雰囲気を大切にしたバリューアップのお手伝いを致しております。
ボルボ 240GLE/ポルシェ 911(930)/メルセデスベンツ 500SL(W107)/日産 スカイラインGT-R(R32)

ご予算の範囲内で、出来るだけ費用対効果の高いプランをご提案いたします☆
これからもずっと大事に乗ってたいなと思えるお車のオーナー様、どうぞお気軽に御相談ください♪
