事例No.238(お問い合わせの際にお伝えください)

AUDI A4

システム
メインユニット:純正(MMS)
ドアチューニング:フロント
フロントスピーカー:JBL GTO509C
リアスピーカー:純正
パワーアンプ:JBL GTO3EZ
ケーブル:audiotechnica
コメント
GTOパッケージを提案してから好評をいただいているTYPE3のインストールです。
MMSへの外部入力(ドックコネクタ)と、アンプカバー制作を追加しています。

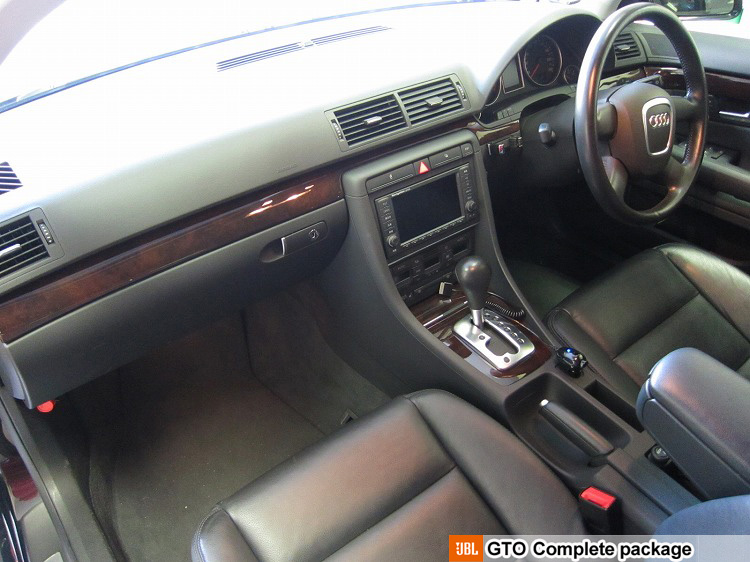

ダッシュボード全景




純正のメインユニットをそのまま活かし、スピーカーケーブル以降にGTOパッケージを接続します。
今回は同時に当店の10年来の超ロングセラーMMS for iPodも施工しました。
これは、外部入力を受け付けないMMSに外部入力を増設するサービスです。MMS for iPodは文字通りドックコネクタを、姉妹サービスのMMS for VIDEOはRCAを設けるメニューです。

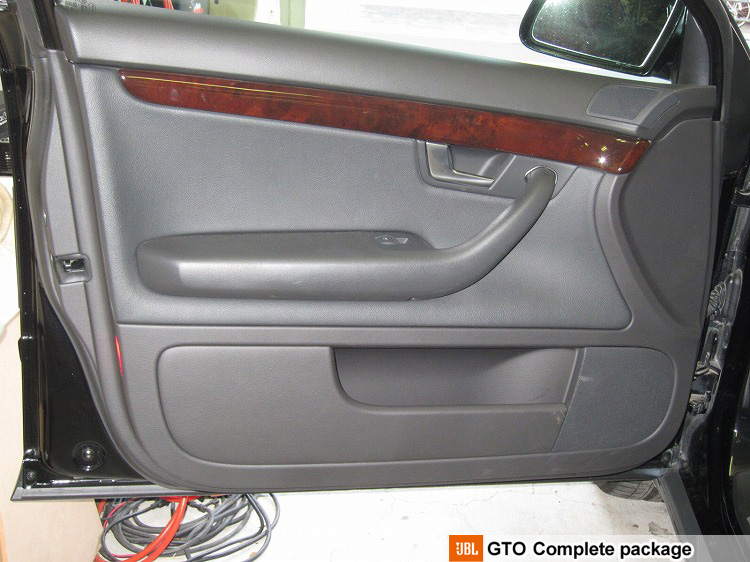

フロントドア




この車両は、ツイーターとウーハーがドアについていますので、GTOパッケージで使用するスピーカーケーブルは2本ドアへ通してあります。
ヘッドユニットからくるスピーカーケーブルを帯域に分けて分岐させる機器であるネットワークは車内に設置しました。

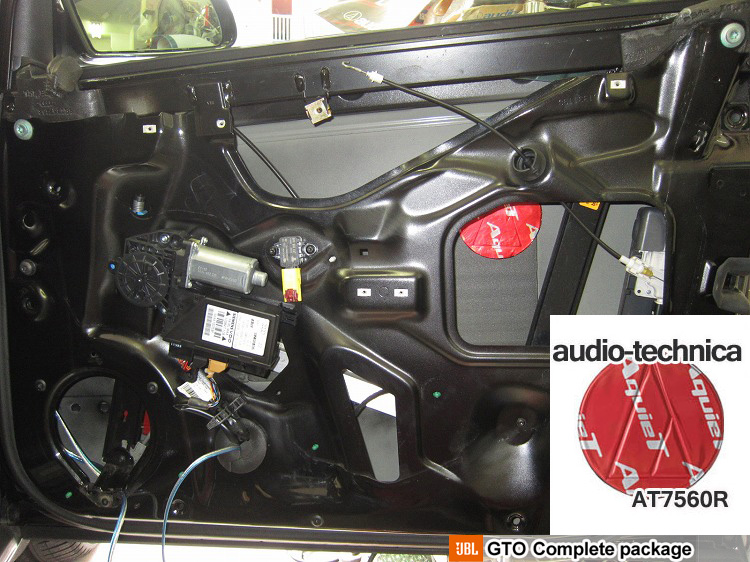

第二段階




ヨーロッパ車特有のスポンジシートをすべて剥がし、清掃を済ませてからアウターパネルにオーディオテクニカののAT7560Rを5枚貼りつけます。
サービスホールが大きく、インナーパネル全体が櫓(やぐら)といった趣ですね。しっかり閉じないといけません。

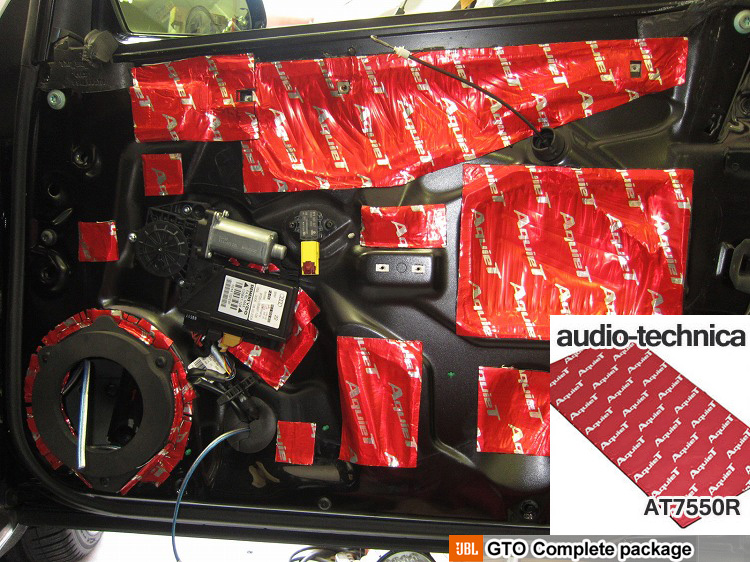

第三段階




制作したスピーカーベースを取り付け、サービスホールをオーディオテクニカのAT7550Rで塞いでいきます。
スピーカー取付部周辺のインナーパネルの形状との兼ね合いで、スピーカーベースとの間に1.5mmほどの隙間ができるので、余った防振材を利用して隙間を埋めます。
よりハイエンドな取り付けの方法として、こういった隙間をより硬質なパテで埋めて、ガチガチに固める方法もありますが、今回はコストパフォーマンス重視でご覧の工法で施工しています。

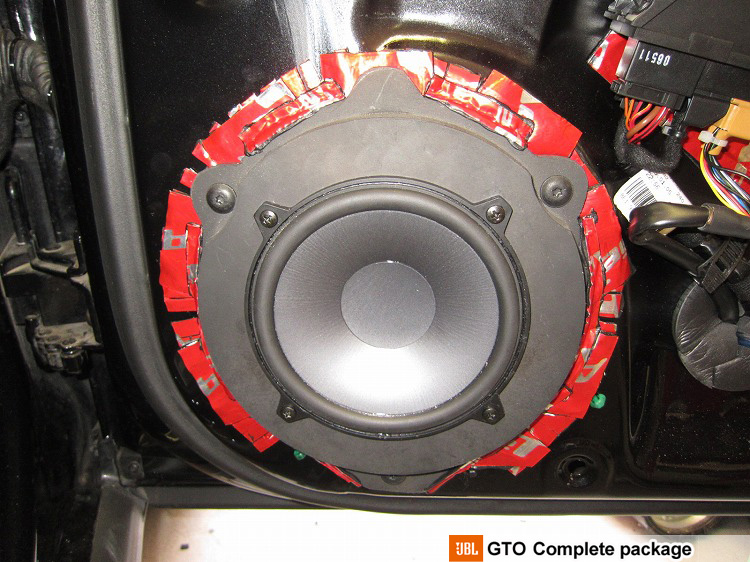

第四段階




オリジナルスピーカーベースに13cmのスピーカーが付いた状態です。

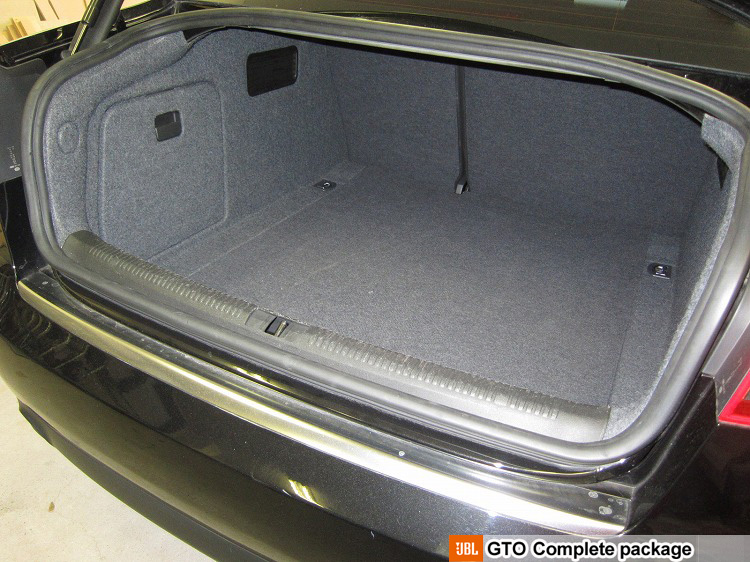

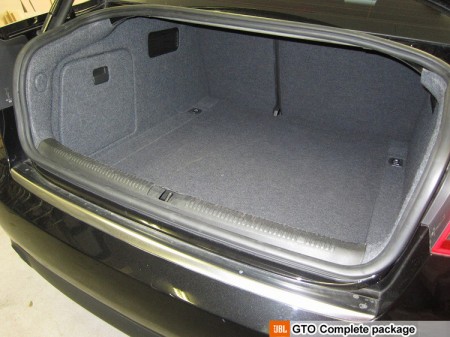

トランクスペース




セダンのトランクとしてはかなり広い印象です。
使い勝手がよさそうですね。

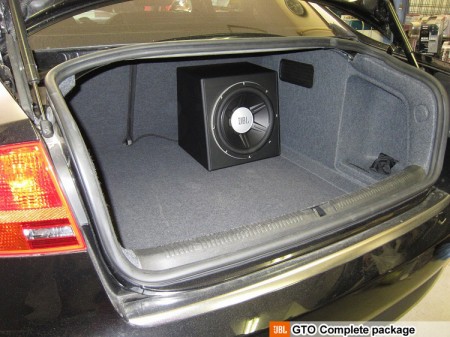

ウーハーボックス




ウーファーボックスは幅360×高さ360×奥行310という大きさですが、さほどスペースを占有している印象はないですね。

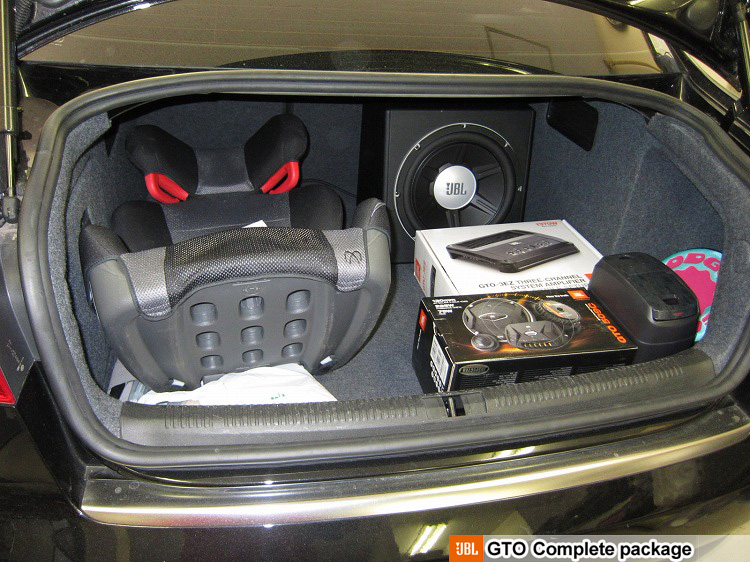

積載状態




ご来店時に積んであった荷物を全て戻し、今回取り付けた製品の外箱も積み込みました。
まだまだ余裕があります。

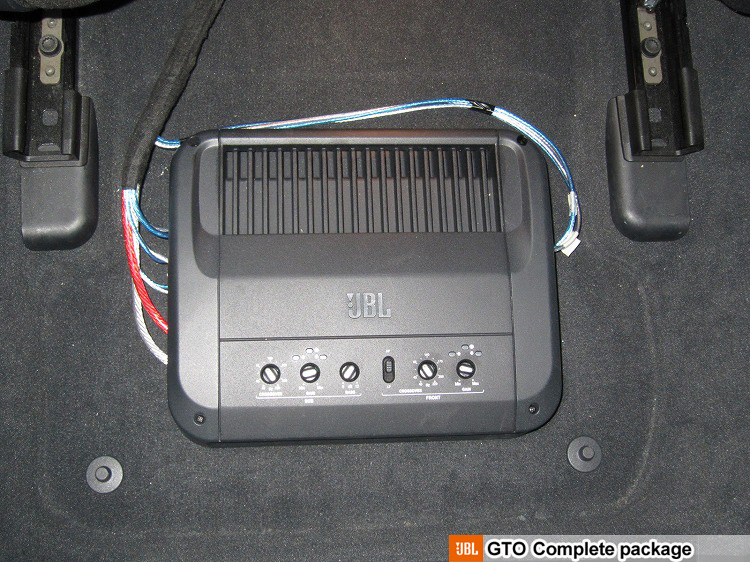

パワーアンプ




シートとフロアの間に隙間がほぼ無いので、後席の足元に設置するというプランでご了解頂きました。
通常この位置(左後部座席)にはジュニアシートかチャイルドシートがあるので、足元は7cmほど高くなっても影響は無いそうです。

アンプカバー




とは言え、きちんとガードしておこうということで、MDFでアンプカバーを制作しました。100キロ近い店主が乗っても大丈夫なものに仕上げています。
カバー表面に貼ったテキスタイルが撮影のフラッシュの影響で若干明るめに写っていますが、実際はかなり近い色になっています。

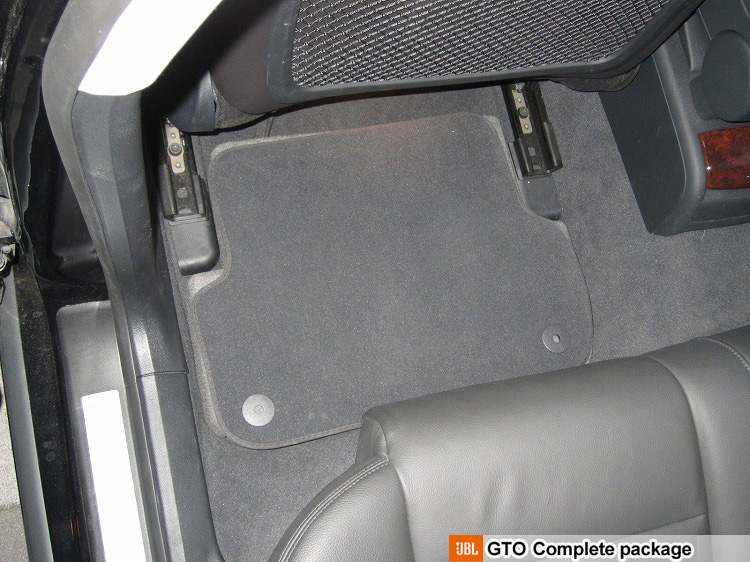

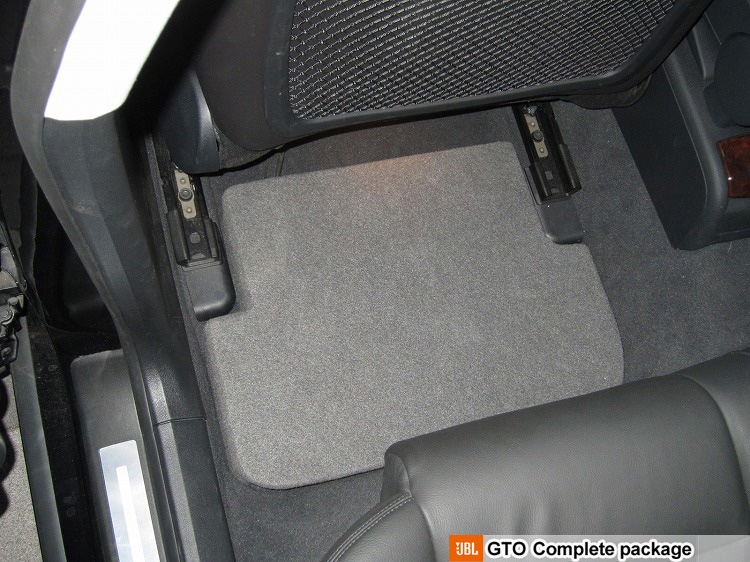

純正マット




純正のマットを被せれば、ほとんど違和感はないように思います。

作業後記−−−−−−☆
当インストールギャラリーは基本的に周一のペースで登録させていただいているので、すべてをご紹介しきれていないのですが、お陰様でGTOパッケージのご用命を多数いただいております。

フロントセパレートスピーカー+サブウーファーのType3(3チャンネル)で215000円、リヤスピーカーも交換するType5(5チャンネル)で315000円の価格で、リーズナブルにマルチシステムを楽しんでいただけるメニューです。

価格こそリーズナブルに抑えてありますが、外部アンプ+スピード感に優れる13センチユニット+音に重厚な厚みをもたらすサブウーファーのポテンシャルを、サウンドアッププログラムと同等の入念なドア防振の基礎工事で引き出すことで、しっかりとパフォーマンスを出せるシステムに仕上げているつもりです。

これまでのところ、215000円の3チャンネルタイプのご用命が多いようです。
基本的に助手席シート下へのアンプ設置が前提となりますが、スペースがない場合は今回のような設置の方法を採ることで、ほとんどの車への適用が可能です。

なにかやってみたい。まとまったスケールでやってみたい。かつリーズナブルに。というオーナー様にお勧めのパッケージです。
どうぞご検討ください。お問い合わせはお気軽にどうぞ♪
