事例No.294(お問い合わせの際にお伝えください)

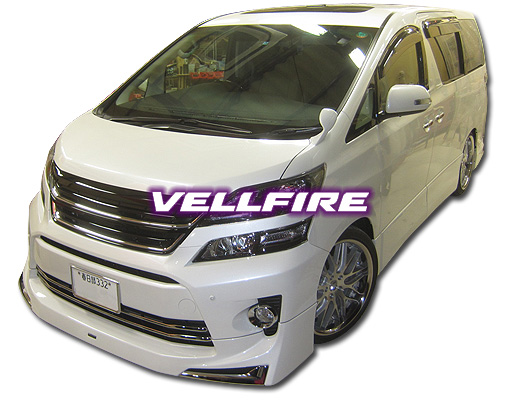

トヨタ ヴェルファイア

システム
メインユニット:トヨタ純正(NHBA-X62G)
ドアチューニング:フロント
フロントスピーカー:JBL P660C
リアスピーカー:純正
サブウーハー:ALPINE SWE-1700AV
ケーブル:kaiser swing
コメント
みんカラで当店を見つけていただき、ご依頼を頂いたお客様です。
コンセプトは純正の見た目を崩さず、機能を保ったうえでの高音質化です。
プランは、アルファード・ヴェルファイア専用サンウドアッププログラムのゴールドプランにアルパインのパワードサブウーハーを設置しました。
みんカラでお友達登録していただきました。お客様のページです

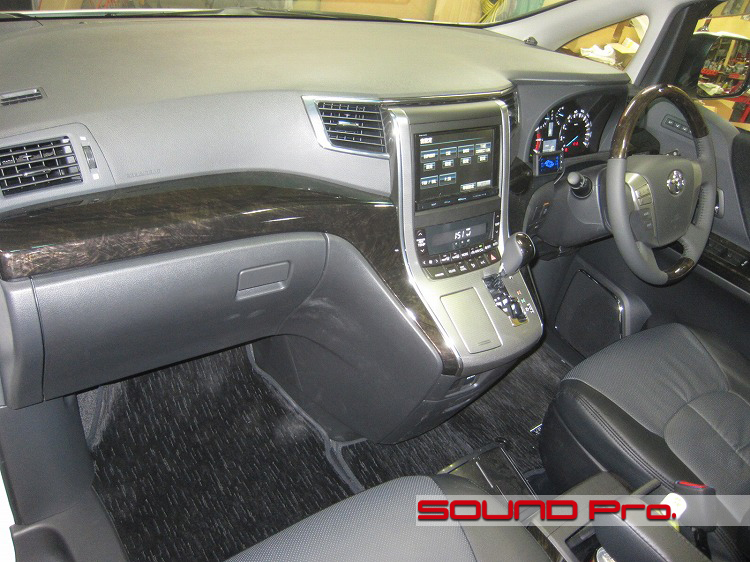

ダッシュボード全景




ブルーレイドライブを搭載した8インチプレミアムBDナビが搭載されています。
ブルーレイソフトの違法コピーの要因となりえる、アナログ出力ポート(リアモニター用)を持つ同機は、AACSというコピープロテクト規格の規定に抵触することが分かり、2013年12月をもって販売の終了が決定しているそうです。(ソース)
画面は最近流行のタッチパネル、大画面ですね。

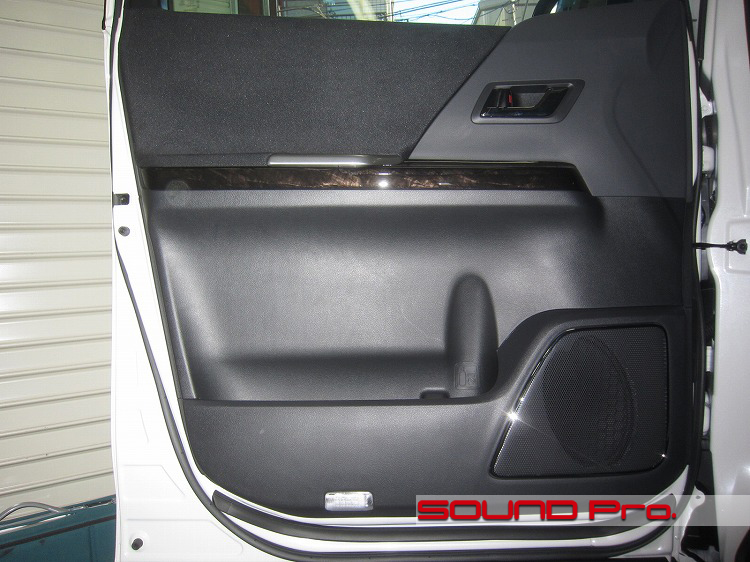

フロントドア




大きいドアですが、ある程度複雑な形をしているので強度はありそうです。

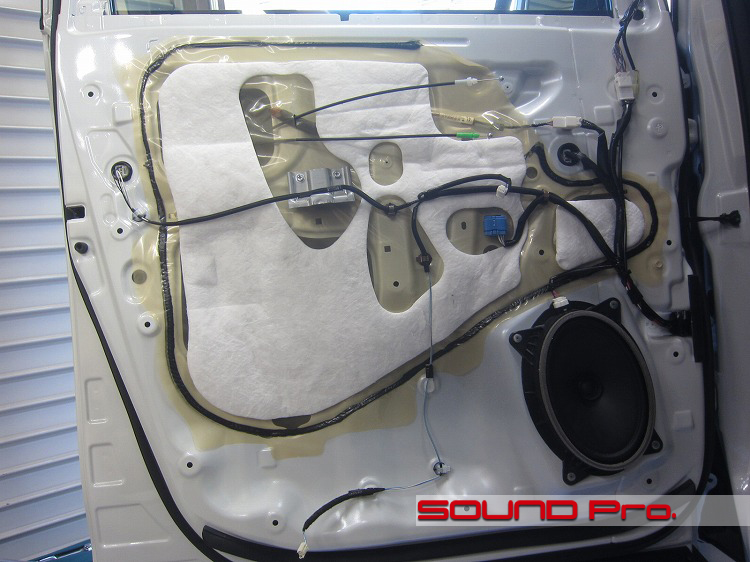

第二段階




内装を外すと、お馴染みのビニールシートとご対面です。
プレミアム感がウリの同車らしく、静寂性演出のための吸音シートが多様されていますね。

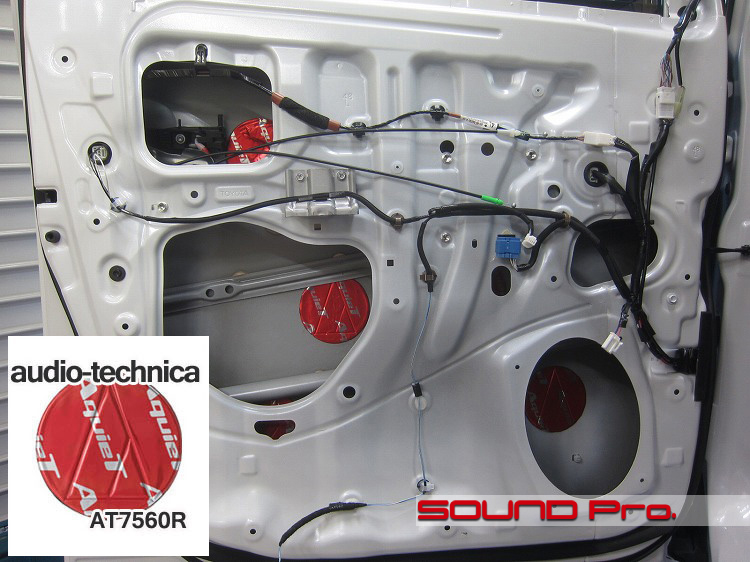

第三段階




ビニールシート類を剥がし、ドア筐体内の清掃と脱脂を済ませたら、アウターパネルにオーディオテクニカのAT7560Rを貼りつけて、共振と共鳴の対策をします。

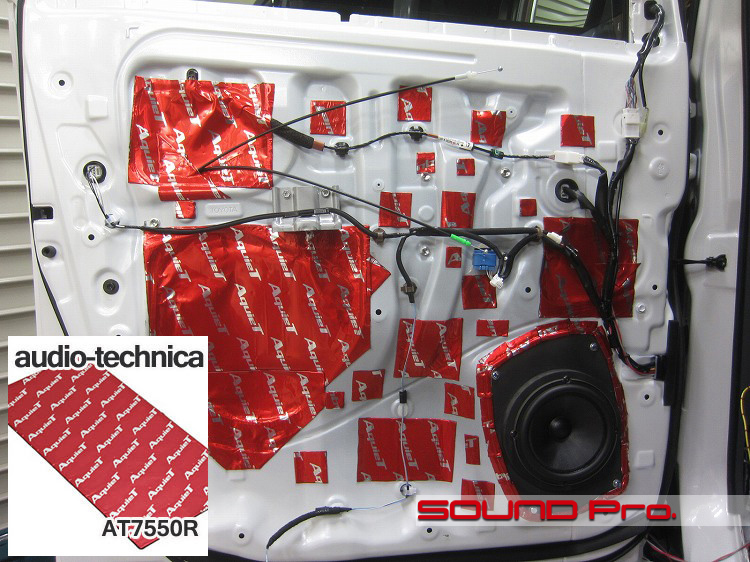

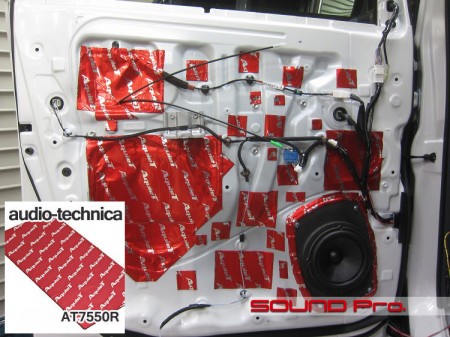

第四段階




スピーカー配線を引き直し、MDF製オリジナルスピーカーベースにスピーカーユニットをしっかり固定した後、サービスホールを塞いで気密性を上げ、共振しそうな弱い部分を押さえていきます。

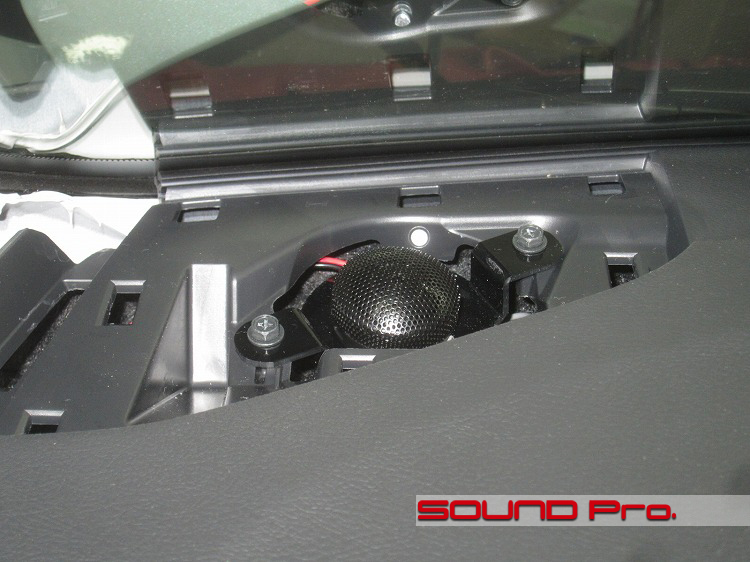

ツイーター取付




当店オリジナルのブラケット(商品名:トヨタ用スコーカーツイータートレードインブラケット)を使用して純正位置にトレードインしました。
単純な形状のパーツですが、ツイータートレードインにはとても重宝するんですよ。

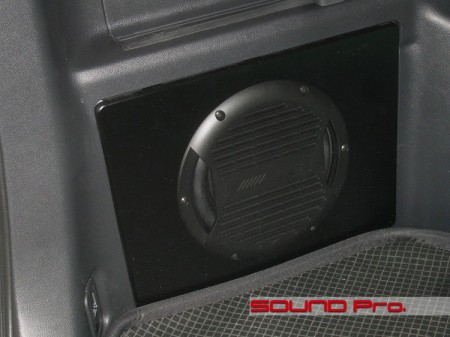

パワードサブウーハー




アルパインより発売されている専用設計のキットSWE-1700AVです。
元々小物入れとなっているスペースを活用してインストールするユニットです。
荷室の利便性を損なうことなく重低域を補えるすぐれものです。
※適合年式・車種等はリンク先でご確認ください。

作業後記




今回はヴェルファイア・アルファード用サウンドアッププログラムのご用命でした。
スピーカーケーブル交換とバッフルの加工の有無でGOLDプランとSILVERブランの設定がありますが、GOLDの方をお選びいただき、アルパインのパワードSWを加えての施工となりました。

2008年の同車発売とほぼ同時期にメニュー提案を開始させていただき、実にたくさんのお客様にご用命いただきましたので、思い入れのあるプランの一つです。

効率の良い社外のスピーカーをオリジナルのバッフルでしっかりと取り付け、ドア防振を施し、ケーブルのクオリティーを上げることで、音の出口のレベルは純正に比べて格段に上がります。
高域については、セパレート式のツイーターを換装することで、ノビとキレがよくなることはイメージしやすいと思いますが、低域についても、最適な施工を行うことで、随分下まで出るようになるのです。
これに今回はパワードSWをアドオンしてますので、適切な鳴らし方をすれば、より深く、安定したサウンドステージの形成が可能になります。
時に乱暴に鳴らしてみたくなることもありますが、それはそれでブンブンやってストレス解消もアリですね(笑)

ヴェルファイア・アルファードのサウンドアップのご相談はお気軽にどうぞ♪
