通常の「バッ直」では、プラス側こそ導電性の高い銅線のお陰で低い抵抗で大きな電流を流せるようになりますが、マイナス側は金属製ボディーが介在し、大きな抵抗を抱えたままです。

バッ直線で抵抗を減らしたプラス側と同じくらい、マイナス側の抵抗も減らせたら・・・。

それを実現しましょうというのがこのキットです♪

内容は、バッテリーのプラス端子からデッキなどの機器のプラス端子に直接ケーブルを引っ張ってくるように、マイナスについても同様に配線するというものです。これでプラス側とマイナス側の抵抗がほぼ同じになり、電圧が圧倒的に安定するようになります。

キットはプラス+マイナス合計10メートルのメインケーブルとメインヒューズ、端子類がセットになっており、複数台接続用の場合、これに分岐用ヒューズと分岐用ケーブルが入っています。

室内への引き込み作業は、バルクヘッド(エンジンルームと前席を隔てる壁)のグロメット通し作業がちょっと大変ですが、それ以外は難易度低めです。レッツトライ♪

プラマイ同時バッ直の詳細説明はコチラ♪

【ご注意】
・作業の際は必ずバッテリー端子から純正ケーブルを外しておいてください。
・エンジンルームから車室内へケーブルを引き込む際に他の配線を傷つけないように気をつけてください。
・お約束ですが、作業は全て自己責任の下、行ってください。
・わからないことがあれば、事前にお問合せください。

パワーケーブルは3グレードから選べます 当店がセレクトしたパワーケーブルをエントリー・スタンダード・ハイエンドの3グレード用意しました。 目的とご予算に応じてお選びください。

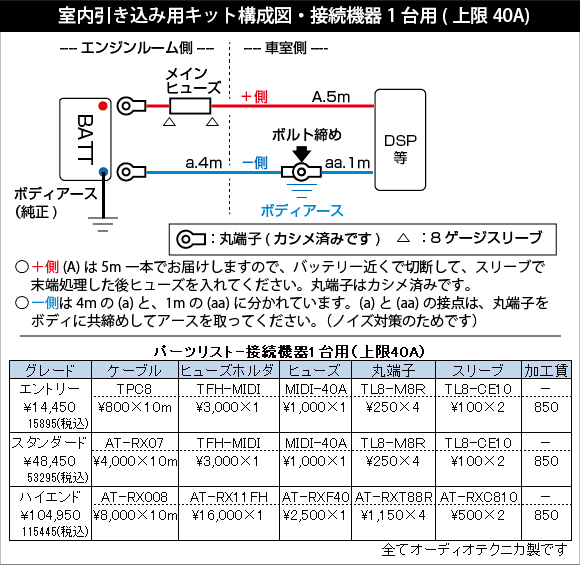

【接続機器1台用】 こちらは接続する機器が1台の場合にお使いいただける、メインヒューズ容量40A/メインケーブル太さ8ゲージのキットです。 バッテリーのプラス端子からアンプ類までの5mのプラスケーブルと、マイナス端子からの5m(4m+1m)と、ヒューズがセットになっています。 写真はエントリーモデルのオーディオテクニカ製TPC8で撮影したキット内容です。 以下が接続機器1台用の構成図とパーツリストです。 ↑写真のエントリモデルの他、スタンダード、ハイエンドとグレード別の価格も掲載しております。
・3グレードのケーブル紹介については、以下のメーカーサイトでご確認ください。 エントリ用　TPC8 / スタンダード用　AT-RX07 / ハイエンド用　AT-RX008

---

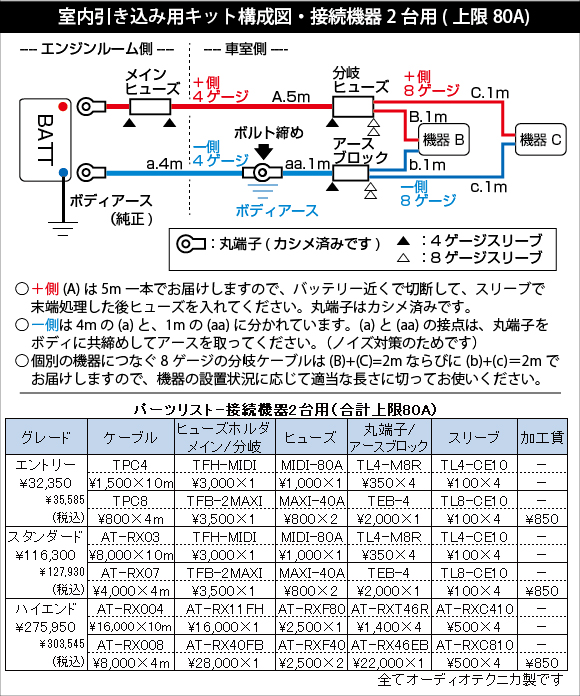

【室内引き込み用・接続機器2台用】 こちらは接続する機器が2台の場合にお使いいただける、メインヒューズ容量80A/メインケーブル太さ4ゲージのキットです。 ↑の1台接続用のキット同様、バッテリーのプラス端子からアンプ類までの5mのプラス/マイナスのメインケーブルとメインヒューズの他に、●プラス側の2系統分配用のヒューズブロックと、●マイナス側の分岐ブロックが付き、●プラマイ両方のブロックから各機器に至る8ゲージのケーブルが2メートルづつなっています。 写真はエントリーモデルのオーディオテクニカ製TPC4(メインケーブル)とTPC8(分岐ケーブル)で撮影したキット内容です。 以下が接続機器2台用の構成図とパーツリストです。 ↑のエントリモデルの他、スタンダード、ハイエンドとグレード別の価格も掲載しております。 ・3グレードのケーブル紹介については、以下のメーカーサイトでご確認ください。 エントリ用TPC4/TPC8
スタンダード用　AT-RX07/AT-RX07
ハイエンド用　AT-RX004/AT-RX008

---

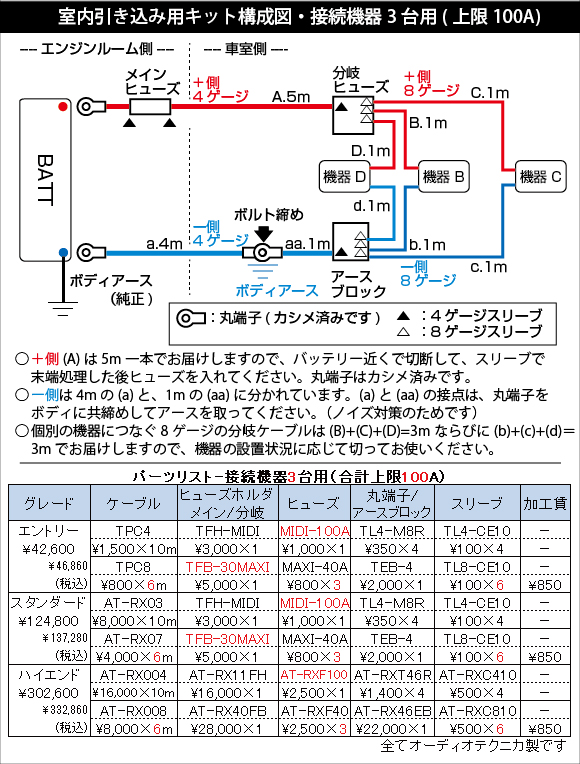

【室内引き込み用・接続機器3台用】 引き続いて、以下が接続機器3台用の構成図とパーツリストです。 写真は省略しておりますが、分岐先の8ゲージケーブルが長くなるとの、メインヒューズの容量、分岐ヒューズホルダと数量が変更になっています。2台用から変更になっている箇所は赤文字で示してありますのでご確認ください。

---

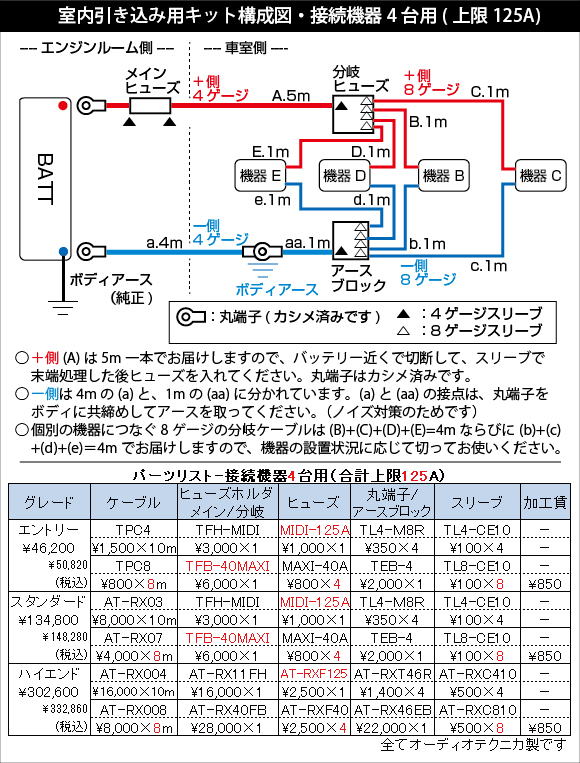

【室内引き込み用・接続機器4台用】 以下が接続機器4台用の構成図とパーツリストです。
写真は省略しておりますが、分岐先の8ゲージケーブルが長くなるとの、メインヒューズの容量、分岐ヒューズホルダと数量が変更になっています。2・3台用から変更になっている箇所は赤文字で示してありますのでご確認ください。

キット内容と注文のしかた☆ 【構成部品】 構成部品の品目・数量・長さは、接続機器の台数によって異なります。該当する商品↑のパーツリストでご確認ください。 【加工の内容】(接続図参照のこと) ①メインケーブルへの丸端子はカシメて取り付け済みです。 ②プラス側のメインケーブルのメインヒューズホルダは取り付けてありません。適宜カットして、ケーブル末端処理用のスリーブ(上記▲△の印)を通してから取り付けてください。 ③マイナス側のメインケーブルは二本に分かれていて、途中でボディアースするようになっています。必ずボルトなどで共締めしてください。 ④2台以上接続できる製品の場合、分岐用ケーブルは台数分つながった状態でお届けします。適宜カットしてください。 ⑤分岐用ケーブルを分岐ヒューズ/アースブロックに取り付ける際はスリーブ(上記△の印)を通してください。 ※②と⑤の末端処理スリーブは当方でカシメてお渡しすることも可能です。(工賃税込み550円)メッセージ欄にてカット寸法をご指定ください。 【注文のしかた】 ・注文をご入力いただく際は【ケーブルと基本パーツ】のドロップダウンでご希望のケーブルを選んでいただき、【端子処理】のところで、スリーブカシメ取り付けの有無をお選びください。
・一般的な国産車ならキット標準のメインケーブル・10メートル(+-それぞれ5メートルづつ)で十分足りますが、延長をご希望の場合は見積もりいたします。ご連絡ください。 メール/電話:03-5913.8450
